الزجاج المشكل بالنفخ :

 نفخ الزجاج واحد من الفنون القديمة جدا ، اعتمد حتى القرن الماضي على رئتي الانسان لتوليد القدرة اللازمة للتشكيل والصوغ . ولكن المطالب الحديثة للزجاج المشكل بالنفخ تحتاج الى تطوير طرق للإنتاج اكثر سرعة واقل كلفة .

‏فالآلة التي تصنع القوارير هي مجرد عملية صب تستخدم ضغط الهواء لإحداث تجويف . وهناك عدة انماط من الآلات لإنتاج الكتل الزجاجية المشكلة جزئياً parisons ، او القوارير المشكلة جزئيا او نماذج القوارير .

‏احدها من نمط التغذية بالمص ويستخدم ، مع بعض الاختلاف ، في انتاج بصلات المصابيح والاكواب . والاخر من نمط التغذية الكتلية gob-feed type ، ويستخدم لتصنيع كافة انواع السلع بالضغط ، او النفخ ، او بالجمع بين " الضغط والنفخ " .

‏في نمط التغذية بالمص ، يسحب الزجاج الموجود في صهريج ضحل دائري دوار الى قوالب بواسطة المص . وعندئذ يدور القالب مبتعدا عن سطح الزجاج ، وينفتح ، ويهبط مبتعدا ، مخلفا الكتلة الزجاجية التي يثبتها العنق . وبعدئذ يرتفع قالب القارورة الى موضع حول الكتلة ، ويجري الزجاج الى القالب بتأثير نفخة من الهواء المضغوط . يبقى القالب حول القارورة حتى تحدث عملية تجميع اخرى ، وهنا تهبط القارورة وترتفع لتغلق حول كتلة جديدة . هذه العمليات كلها آلية ، وسرعات 60 ‏وحدة في الدقيقة ليست نادرة .

‏يمتل جهاز التغذية الكتلوي gob feeder واحداً من اهم التطورات في تشكيل الزجاج . يجري الزجاج المنصهر بموجب هذه العملية من الفرن عبر حوض مزود بفتحة في نهايته السفلى . ينحدر الزجاج من خلالها ويقص بواسطة مقص آلي الى كتلة بالحجم المطلوب تماماً . ويتم ايصال الكتلة من خلال قمع الى قالب الكتلة الزجاجية ، الذي يبدا بتشكيل القوارير في وضعية معكوسة ، كما نلاحظ في الصورة 1-1 ‏يرتفع محور عنقي neck pin ‏الى المكان ويهبط غاطس plunger اخر من الاعلى ، وعندئذ يقوم الهواء المضغوط الناجم عن قوى " النفخ الثابت " بإرغام الزجاج على تشكيك العنق النهائي . يسد القالب من الاعلى ( اي اسفل القارورة ) ، ويسحب المحور العنقي ويحقن الهواء بـ " نفخ معاكس " عبر عنق حديث التشكل لكي يشكل الجوف الداخلي . يفتح قالب الكتلة ، وتنعكس الكتلة اثناء عبورها الى المرحلة التالية ، بحيث نصبح القارورة المتشكلة جزئياً في وضع قائم . يطوق الكتلة قالب النفخ blow mold ، الذي يعاد تسخينه لفترة وجيزة . وعندئذٍ يحقن الهواء للنفخ النهائي ، لتشكيل السطوح الداخلية والخارجية للقارورة في وقت واحد . ويدور قالب النفخ مبتعدا ، وتتحرك القارورة نحو الفرن الطويل .

‏

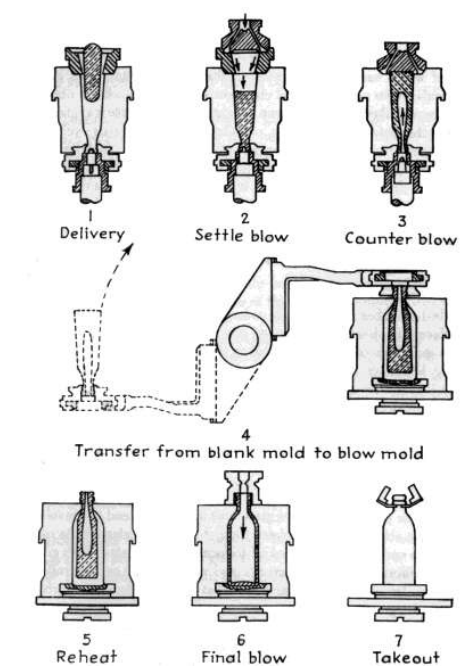

الصورة 1-1. التصنيع الآلي للقوارير بواسطة الآلة I-S .

تتألف آلات النفخ الآلية عادة من منصتين دائريتين ، تعرفان تحت اسم منصة الكتلة الزجاجية المشكلة جزئياً parison-mold table ومن منصة النفخ .

356يتحرك الزجاج حول محيط المنصة ، فتحدث مختلف العمليات التي تكلمنا عنها انفا ويمكن التحكم بحركة المنصة بواسطة الهواء المضغوط الذي يشغل كباسا ترديا ، وتنسق مختلف العمليات التي تجري على المنصة مع حركتها بواسطة الية توقيت تعمل بمحرك . وتشكل هذه الاداة واحدا من اكثر اجزاء المعدات حيوية وكلفة .
