معامل كسب المكبر بمقاومة تحييز ذاتي للمنبع R_s

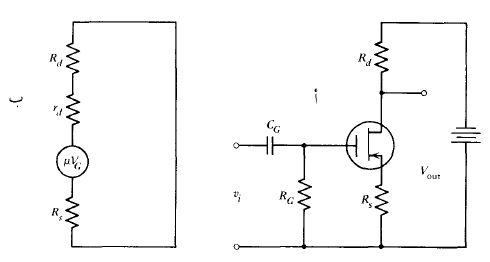

عند توصيل مقاومة R_s بالمنبع لتحقيق التحييز الذاني (شكل 1أ) تصبح الدارة المكافئة لمرحلة التكبير كالمبينة في شكل (1 ب) حيث v_G = v_i - I_DR_s وبتطبيق قانون كيرشهوف على الدارة المكافئة نجد أن

(1)

اي ان

(2)

شكل (1)

(3)

ومنها يمكن إيجاد جهد الخرج ومعامل كسب المكبر بمقاومة تحييز حيث نجده

(4)

وعند توصيل مكثف C_s على التوازي مع مقاومة التحييز فإنه يسهل إيجاد معامل الكسب لهذه الدارة بعد رسم دارتها المكافئة وإتباع نفس الأسلوب حيث نجد أن معامل الكسب هو

( 5)

حيث Z_s هومعاوقة دارة المنبع والمكونة من المقاومة R_Si والممانعة السعوية X_S = 1/2πfC_s حيث f هو تردد النبضات.
