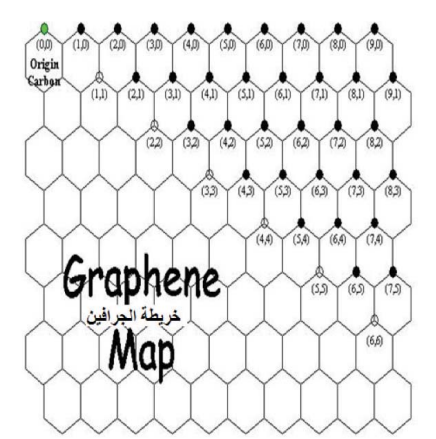

الشكل رقم (26) مثال للوح من الجرافيت مع ملاحظة كيفية احتواء ذرات الكربون على أرقام تشير إلى وضعها داخل لوح الجرافيت.
شكل رقم (26) ذرات الكربون محتوية على أرقام تشير إلى وضعها داخل لوح جرافيت (45).

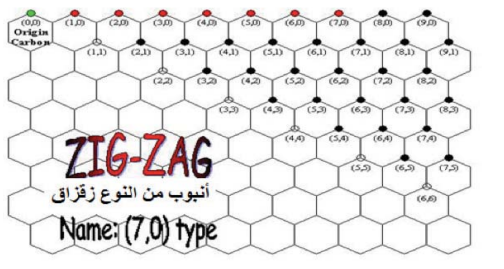

الشكل رقم (27) مثال لطي لوح من الجرافيت مكوّناً أنبوب كربون نانوي من النوع المتعرج. فبقطع الخطوط السوداء حول أحرف السداسيات نحصل في النهاية على أنبوب كربون نانوي من النوع المتعرج.

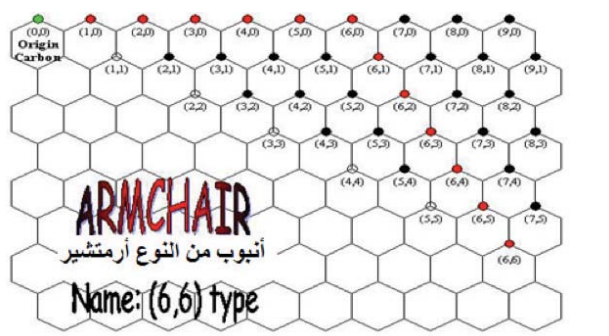

والشكل رقم (28) مثال لطي لوح من الجرافيت مكوّناً أنبوب كربون نانوي من نوع كتف الكرسي. وبالخطوات السابقة نفسها، سنحصل على الأنبوب النانوي.
شكل رقم (27) أنبوب كربون نانوي من نوع الزقزاق ناتج عن طيّ لوح من الجرافيت (45).
شكل رقم (28) أنبوب كربون نانوي من نوع كتف الكرسي ناتج عن طي لوح من الجرافيت (45).

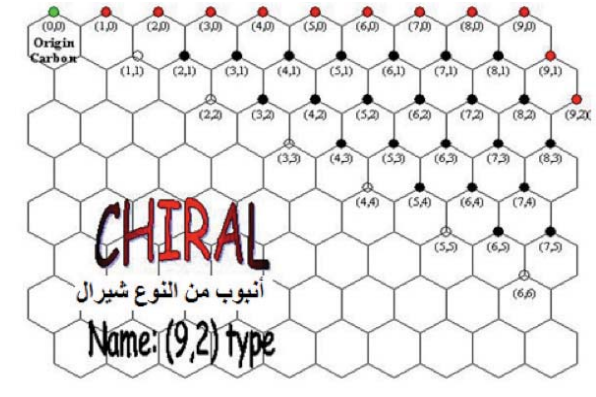

الشكل رقم (29) مثال لطي لوح من الجرافيت مكوّناً أنبوب كربون نانوي من نوع كايرل (45). وبالخطوات السابقة نفسها، سنحصل على الأنبوب النانوي.

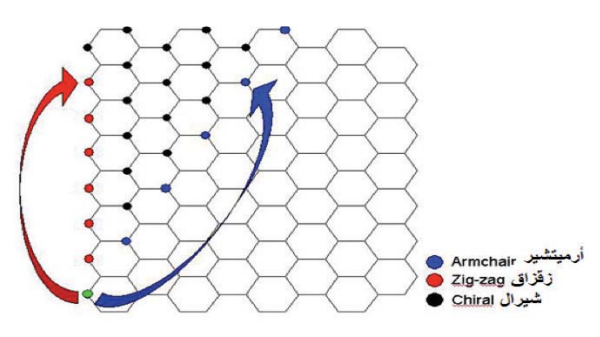

والشكل رقم (30) يوضّح كيفية طيّ لوح من الجرافيت مكوّناً أنبوب كربون نانوي في الحالات الثلاث.
شكل رقم (29) أنبوب كربون نانوي من نوع شيرال ناتج عن طي لوح من الجرافيت (45)
شكل رقم (30) مخطط توضيحي لكيفية تكوين أنبوب كربون نانوي في الحالات الثلاث (45).
____________________________________________
هوامش
(45) Adler; Hashibon, A.; Schreiber, N. ; Sorkin, A.; Sorkin, S. and Wagner, G. Visualization of MD and MC Simulation for Atomistic Modeling. Computer Physics Communication, 147, 665-9.
|
|
