الرسوم البيانية الدائرية Cricular (Clock) graphs
المؤلف:
د. فتحي عبد العزيز ابو راضي
المصدر:
خرائط التوزيعات البشرية ورسومها البيانية
الجزء والصفحة:
ص 334 ـ 336
2025-10-28
25
تستخدم طريقة الرسوم البيانية الدائرية Polar Charts or Spoke graphs لتمثيل بيانات المتغيرات المستمرة، مثل بيانات درجة الحرارة والمطر لمختلف محطات الأرصاد الجوية في بلد ما، ولكنها تستخدم كذلك لتمثيل بيانات التوزيعات الاقتصادية مثل توزيع متوسط نسبة العاملين في أقسام أحد المحلات التجارية الكبرى على شهور السنة أو توزيع العمالة فى مختلف النشاط الزراعي على مدار شهور السنة، أو تطور جملة المبيعات على مدار شهور السنة، أو تمثيل المفتنات المائية اللازمة للرى في إحدى المحافظات موزعة على شهور السنة، أو كميات الغذاء المستهلكة شهرياً في دولة ما أو تطور كمية الإنتاج الشهري لأحد المحاصيل الزراعية حجم الإنتاج الشهري من الثروة السمكية في بلد ما ، وتتفوق هذه الطريقة على طريقة الخطوط البيانية البسيطة التي تبدو فيها نهايات الرسم البياني بشكل يقطع استمرار تطور الظاهرة أو يخفى اتجاهها العام على مدى فترة التوزيع.

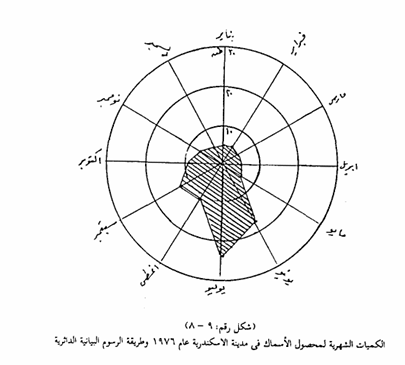

وتعتمد طريقة الرسوم الدائرية على رسم دائرة وتقسيمها إلى 12 قسماً تبعاً العدد شهور السنة بحيث يكون نصيب كل شهر 30 درجة من درجات الدائرة (360 درجة) ، ثم يرسم من مركز هذه الدائرة دوائر على مسافات متساوية من نصف قطر أكبر دائرة ، وتمثل هذه الدوائر كميات الظاهرة قيد البحث، على أن تراعى أن يشمل ذلك أقل الكميات وأكبرها فإذا كان مقدار أو كمية الظاهرة لا تقل عن الصف ففى هذه الحالة يصبح مركز الدائرة هو الصفر، فمثلاً إذا كانت لدينا بيانات عن كميات الإنتاج الشهري من الأسماك في مدينة الاسكندرية، فإنه يمكن تمثيل هذه البيانات برسم بياني دائري عن طريق رسم أنصاف أقطار على بعد متساوى من مركز الدائرة الرئيسية (الخارجية) يمثل كل منها شهرا من شهور السنة – تبعا لمقياس الرسم المختار بخط منحنى، وبذلك يتكون لدينا شكل دائرى يمثل الإنتاج الكلى للأسماك خلال تلك السنة وقد يستخدم هذا النوع من الرسوم لتمثيل عدة ظاهرات بحيث ينتج في النهاية وجود مجموعة من المنحنيات المتداخلة توقع بأشكال مختلفة أو بألوان متباينة على الرسم بنفس أسلوب الإنشاء وذلك بغرض المقارنة بين هذه الظاهرات، ولكن يشترط في هذه الحالة أن تكون تمثيل ببيانات جميع الظاهرات خاضعا لمقياس رسم واحد ، كما يمكن تظليل المساحة التي يحصرها كل منحنى على الرسم بظل أو لون معين لإبراز خصائص التوزيع التي يوضحها المنحنى الدائري.
وعلى الرغم من تغلب طريقة الرسوم البيانية الدائرية على مشكلة انفصام توزيع البيانات المستمرة على الرسم البيانية العادية طريقة الخط البياني البسيط مثلا إلا أن استخدامها ليس شائعا أو متداولا مثل بقية الطرق البيانية بسبب أن تذبذب ارتفاع وانخفاض الخط البياني البسيط الذي يمثل بيانات الظاهرة قيد التمثيل يمكن ملاحظته مباشرة على الرسم البياني العادي، بينما يظهر ذلك على الرسم البياني الدائري على شكل اقتراب أو ابتعاد عن مركز الدائرة، مما يتطلب دقة ومهارة خاصة عند قراءة وتفسير الشكل الناتج عنها.
