الأرجوجراف Ergograph
المؤلف:
د. فتحي عبد العزيز ابو راضي
المصدر:
خرائط التوزيعات البشرية ورسومها البيانية
الجزء والصفحة:
ص 355 ـ 357
2025-10-28
32
يعد الأرجوجراف أحد الأشكال التوضيحية الدائرية الشكل التي تعتمد على سلسلة كبيرة من القيم والحسابات التي ينتج عنها جدول يوضح عدد ساعات العمل للفرد فى شتى قطاعات الحياة اليومية مثل عدد ساعات العمل المكتبي وعدد ساعات العمل اليدوي أو في الزراعة وعدد ساعات العمل في أنشطة أخرى بالإضافة عدد ساعات النوم فى اليوم الواحد. أما على الأساس السنوى فإن الأنظمة الاقتصادية للسكان قد تتغير بتغير الفصول، وبناء على ذلك فإننا نفترض أن السنة 12 يمكن تمثيلها بدائرة واحدة أي (360) ونقوم بتقسيمها إلى 12 قسما يمثل كل قسم منها شهرا من شهور السنة بحيث يكون كل قسم مساويا 12/1 من قيمة الدائرة، أي 30 درجة، ونعتبر كل درجة من هذه الدرجات ممثلة ليوم واحد من أيام الشهر.

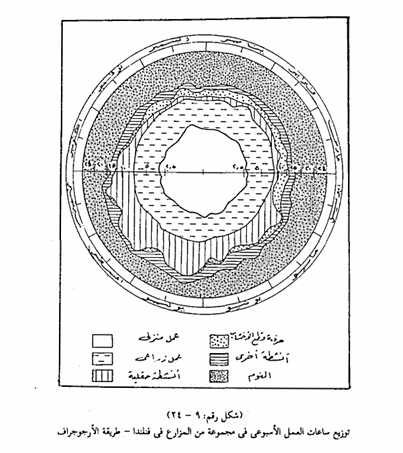

وتبدأ عملية تنفيذ الأرجوجراف برسم دائرة ذات نصف قطر يساوى أربعة وعشرون جزءا بالتساوى (أي يمثل عدد ساعات اليوم)، وفي بعض الأحيان يكون تقسيم نصف القطر على أساس المقياس اللوغاريتمي، ولكن يظل عدد الأقسام متساويا لعدد ساعات اليوم، وهي 24 ساعة وبعد ذلك نقوم بتقسيم ساعات العمل على نصف القطر لأول يوم من أيام السنة فنضع نقطة بعد عدد الساعات التي يعمل بها السكان في الأعمال اليدوية مثلا ثم نضع نقطة بعد عدد الساعات التي يشتغل فيها السكان فني حرفة أحرى في نفس اليوم كالزراعة أو الأعمال المكتبية مثلا، وهكذا حتى نستنفذ عدد ساعات اليوم بأكمله بما فيهما عدد ساعات النوم ويتم نفس هذا الإجراء على جميع أيام السنة على اعتبار أن الشهر ثلاثون يوما وكل يوم يمثل درجة واحدة من درجات الدائرة ويتم تحديد النقط الخاصة بكل نشاط على نصف النقط التي تختص بنشاط واحد على جميع أنصاف الأقطار لتكون لنا قطاعات داخلية تأخذ الشكل الحلقى وتحيط جميعها بمركز الدائرة، ثم يلي ذلك القيام بتظليل كل قطاع من القطاعات الداخلية ليمثل أحد الأنظمة التي يعمل بها السكان، ويجدد على قطر الدائرة مقياسا زمنيا يمثل عد الساعات بالإضافة إلى رسم دائرة خارجية أخرى تستخدم كدليل لشهور السنة المختلفة ورسم دليل يمثل التظليلات المختارة للقطاعات الداخلية في الشكل والممثلة لكل الأنشطة.
