الطرق البيانية بالرسوم التصويرية
المؤلف:
د. فتحي عبد العزيز ابو راضي
المصدر:
خرائط التوزيعات البشرية ورسومها البيانية
الجزء والصفحة:
ص 358 ـ 360
2025-10-28
31

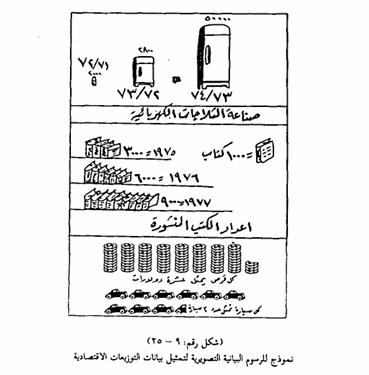

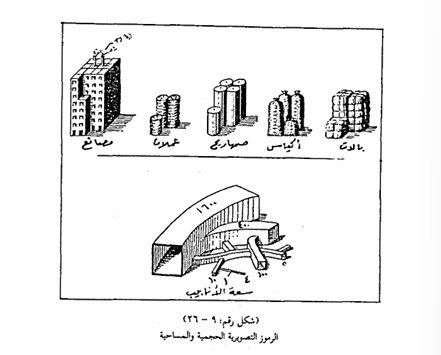

تعد هذه الرسم من أكثر الرسوم البيانية جذبا للشخص العادي الذي يكون اهتمامه الأساسي موجها نحو التطابق الشكلي بين أصل الظاهرة والشكل الممثل لها على الرسم أكثر من التعرف على طبيعة الظاهرة من حيث تطورها وتغيرها، وبالرغم من ذلك فإن هذا النوع من الرسوم ، يعتبر من أحسن طرق العرض البياني، كما أنه يمكن تحويل معظم الرسوم والأشكال البيانية إلى رسوم تصويرية على أساس إعطاء مفردات الظاهرة إشكالات تصويرية. فعلى سبيل المثال يمكن تمثيل الدخل القومى دولة ما في شكل عملة معدنية رصت فوق بعضها، أو تمثيل إنتاج القطن في منطقة ما ببالات من القطن رصت فوق بعضها أو بجوار بعضها، كما يمكن تمثيل إنتاج البترول ببراميل أو بخزانات، أو تمثيل عدد مصانع احدى الصناعات بوحدات مبانى تأخذ شكل بناية المصنع ، وبالمثل يمكن تمثيل إنتاج أحد مصانع الثلاجات أو أحد مصانع السيارات برسم الثلاجات أو عدد من السيارات كل واحدة منها تمثل عددا معينا من الثلاجات أو السيارات، كذلك عدد الكتب التي تصدرها أحدى دور النشر تصور بكتاب لكل عدد معين الكتب ، ويلاحظ عند استخدام هذه الطريقة بدلا من أسلوب الأعمدة البيانية أو مجمعات الأعمدة المكعبة Block-pilpes أن يكون الشكل البديل عبارة عن بالات أو مكعبات على الترتيب ذات قواعد متساوية ويكون ارتفاعها مساويا للجذر التكعيبي بعدد المرات التي تساويها الوحدة الكبيرة مضروبا في طول الوحدة الصغرية، ويمكن استخدام الجذر التربيعي بدلا من الجذر التكعيبي على أساس أن الوحدة المستعملة مساحة وليست حجما ومما يعاب على هذه الطريقة أنه ليس من السهل المقارنة بين الأشكال المختلفة، كما أنها لا تعطى فكرة دقيقة عن قيم الظاهرة، أو بعبارة أنها تعطى انطباعات زائفا عن المقياس الحقيقي للقيم خاصة إذا كانت بعض الأشكال التي تمثلها غير متناسقة مما يجعلها أكثر اختلافا عن بقية الأشكال بالرغم من تساويها جميعا في القيم التي تمثلها.
