توصيل الثنائيات على التوالي والتوازي

• توصيل الثنائيات على التوالي Diodes in series:

عندما لا تكون الفولتية المقننة العكسية PIV التي يتحملها الثنائي كافية ليخدم في تطبيق معين، يمكن حينها توصيل الثنائيات المتشابهة على التوالي. حيث يمكن توصيل اثنان من الثنائيات ذات 500PIV لتعمل كثنائي واحد يتحمل فولتية ذروة في الاتجاه العكسي PIV تبلغ 1000 فولت، وهكذا. وعندما نلجأ إلى هذا الإجراء يتعين علينا وضع مقاومة ومتسعة على التوازي مع كل ثنائي في السلسلة لمعادلة فرق PIV المنحدر (الواقف) على كل ثنائي وهذه فائدة المقاومة ولحماية الثنائي من الحواف الحادة للنبضات العابرة وهذه فائدة المتسعة، وترى تبيان ذلك في الشكل 1A.

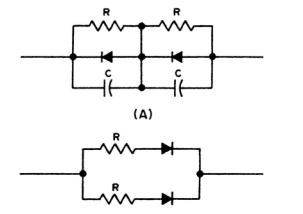

الشكل 1 في A الثنائيات الموصلة على التوالي يجب أن يوصل معها على التوازي مقاومات تعادل equalizing resistors ومتسعات لتبديد النبضات الحادة Spike-suppressing capacitors. في B ثنائيات موصلة على التوازي ويجب أن تمتلك مقاومات توالي لمعادلة التيار series current equalizing resistors.

رغم إن الثنائيات من نفس النوع وتمتلك عامل PIV نفسه، فهي قد تختلف بشكل واسع في قيمة المقاومة العكسية لكل ثنائي عندما تكون في حالة الغلق (أي انحياز عكسي). وبذلك تتوزع الفولتية

وهي منحازة عكسيا حسب قانون أوم، والثنائي الذي يمتلك مقاومة عكسية أعلى ستقف (تنحدر) عليه أكثر الفولتية المسلطة على المجموعة (راجع فيزياء السادس العلمي انحدار الجهد على المقاومات المربوطة على التوالي عندها قد ينهار الثنائي ويحدث تلف كبير. فإذا وضعنا مقاومة إغراق swamping resistor على طرفي كل ثنائي الممثلة بـ R كما مبين في الشكل 1A، ستصبح المقاومة الناتجة على طرفي كل ثنائي تقريبا متساوية، وستصبح الفولتية الواقفة على الثنائيات عندما تكون في حالة انحياز عكسي تقريبا متساوية. وكقاعدة جيدة rule of

thumb لمعرفة قيمة المقاومة التي نضعها أن نضرب PIV الخاصة بالثنائي في 500 أوم. فعلى سبيل المثال، ثنائي له PIV بمقدار 500 فولت توصل معه على التوازي Shunted مقاومة بمقدار 500 × 500 أو 250K.

وقدرات العمل للمقاومات ذات الأكسيد المعدني تقنن كالتالي: ربع واط تعمل عند 250 فولت RMS نصف واط 350 فولت، واحد واط 500 فولت، 2 واط 750

فولت.

انتقال الثنائي من حالة التوصيل الأمامية إلى حالة التوصيل العكسي لا يحدث فورا، يعني انتقال الثنائي من التوصيل إلى القطع يستغرق وقت بعض الثنائيات تستغرق وقت أطول من الأخرى حتى ترتفع قيمة مقاومتها إلى الاتجاه العكسي. ولغرض حماية الثنائيات ذات الغلق السريع لحين تنغلق كافة الثنائيات الأخرى، يتم وضع متسعة ذات سعة 0.01uF على طرفي كل ثنائي.

الشكل A1 يبين دائرة ثنائيات كاملة. يتعين على المتسعات أن تكون خالية من الحث (مثل متسعات السيراميك القرصية وأن تكون جيدة التوافق فيما بينها. استعمل متسعات ذات نسبة خطأ (سماحية) تبلغ 10% إذا كان ذلك ممكنا.

• توصيل الثنائيات على التوازي Diodes in parallel:

يمكن توصيل الثنائي على التوازي لزيادة إمكانياتها على نقل التيار، أي حملها على نقل تيار

أكبر من الذي ينقله الثنائي الواحد بمفرده. وبذا يتعين إضافة مقاومة للتعادل Equalizing resistors كما يظهر في الشكل B11. بدون هذه المقاومات قد يمرر الثنائي الواحد معظم التيار المجهز إلى الحمل وهذا قد يتلف الثنائي ويقع المحذور. ويتعين اختيار قيمة المقاومة لتمتلك انحدار جهد يبلغ واحد فولت عند ذروة التيار المتوقع. (V=IR)
