كاشف مسار التيار Current tracer الدائرة رقم 4

المؤلف:  م. احمد عبد المتعال

المصدر:  الإلكترونيات الرقمية وتطبيقاتها العملية

الجزء والصفحة:  ص354

2026-06-01

19

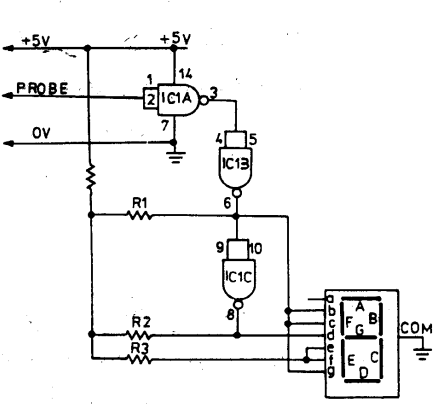

 الشكل (1) يعرض دائرة مجس منطقي مزود بوحدة عرض رقمية لتحديد الحالة المنطقية للدوائر المتكاملة TTL ، فيظهر الحرف H عندما تكون الحالة المنطقية عالية، ويظهر الحرف L عندما تكون الحالة المنطقية منخفضة.

الشكل (1)-

عناصر الدائرة:

R مقاومة كربونية 100Ω .

R₂, R₃ مقاومات كربونية 220Ω .

IC1 دائرة متكاملة تحتوي على أربع بوابات NAND طراز 7437.

وحدة عرض رقمية بمهبط مشترك Common cathode طراز 704 – DL.

نظرية التشغيل: فعند ملامسة طرف المجس المنطقي Probe لنقطة لها مستوى منطقي عال، فإن خرج البوابة

ICIA يكون منخفضاً وخرج البوابة IC_1B يكون عالياً فتضيء الشرائح B, C, G وفي نفس الوقت تكون الشرائح مضيئة فيظهر الحرف H.

وعند ملامسة طرف المجس المنطقي لنقطة لها مستوى منطقي منخفض فإن خرج البوابة IC_1A يكون عالياً وخرج البوابة IC_1B يكون منخفضاً، وخرج الـبـوابـة IC_1C يكون عـالـيـاً فتضيء الشريحة D، وفى نفس الوقت تكون الشرائح E,F مضيئة فيظهر الحرف L. والجدير بالذكر أن هذا المجس المنطقى مزود بماسكين: أحدهما يوصل بالجهد الموجب، والآخر يوصل بأرضي الدائرة المختبرة.
