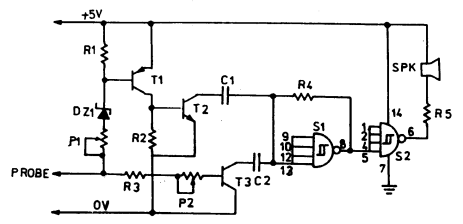

الشكل (1) يعرض دائرة مجس منطقي سمعي يستخدم لفحص الدوائر المتكاملة TTL، حيث يعطى هذا المجس نغمة ذات تردد عال عند الحالة المنطقية العالية، ونغمة ذات تردد منخفض عند الحالة المنطقية المنخفضة.
الشكل (1)
عناصر الدائرة :
R1, R2 مقاومة كربونية Ωk 1.
R3 مقاومة كربونية Ω10 k.
R4, R5 مقاومات كربونية 330Ω .
P1 مقاومة متغيرة Ωk 2.2.
P2 مقاومة متغيرة Ωk 100 .
C1 مكثف سيراميك μf 1.
C2 مكثف سيراميك 470 nf .
DZ1 ثنائی زینر جهده V 3.3 .
T ترانزستور PNP طراز 557 BC.
T3, T2 ترانزستورات NPN طراز 547 BC
IC1دائرة متكاملة تحتوى على بوابتين Schmitt NAND طراز 7413.
SPK سماعة مقاومتها 8Ω.
نظرية عمل الدائرة:
عند ملامسة طرفي المجس المنطقي لنقطة لها حالة منطقية عالية (أكبر من أو تساوى 2. 4V ) فإن الترانزستور T3 سيتحول لحالة الوصل وبالتالي يتصل المكثف C2 بالأرض من خلال T3 فيعمل C2 والبوابة والمقاومة 4R كمذبذب تردده يساوى:
فيصدر صوت نغمة ترددها 800 من السماعة SPK.
وعند ملامسة طرف المجس لنقطة لها حالة منطقية منخفضة (أصغر من أو تساوى V 0.8) فإن الترانزستور T1 يتحول لحالة الوصل، وتباعاً يتحول 2T لحالة الوصل نتيجة لفرق الجهد الناشئ على أطراف المقاومة R2 عند مرور التيار الكهربي عبر 1T وفي هذه الحالة فإن طرف المكثف 1C سيتصل بالأرض عبر T2 وينشأ عن ذلك مذبذب يتكون من المكثف C1 والمقاومة R4 والبوابة 1S ويكون تردده مساوياً.
ويصدر عن ذلك صوت نغمة ترددها 2700 HZ من السماعة SPK.
ملاحظات :
- تقوم البوابة S2 بملاشاة التشوية الذي يمكن أن يحدث في الموجة المربعة المتولدة من المذبذب نتيجة لتحميل المقاومة R4 على الخرج.
- تقوم المقاومة المتغيرة P2 بضبط قيمة جهد الإشارة العالية التي يعمل عندها المجس المنطقي.
- يقوم المقاومة المتغيرة P1 بضبط قيمة جهد الإشارة المنخفضة التي يعمل عندها المجس المنطقي.
- يقوم ثنائي الزينر DZ1 بمنع مرور تيار كهربي في المقاومات P1, P2 عندما يكون طرف المجس المنطقي Probe موصلاً بنقطة لها حالة منطقية عالية، وبالتالي يمنع تحول T1 لحالة الوصل.
