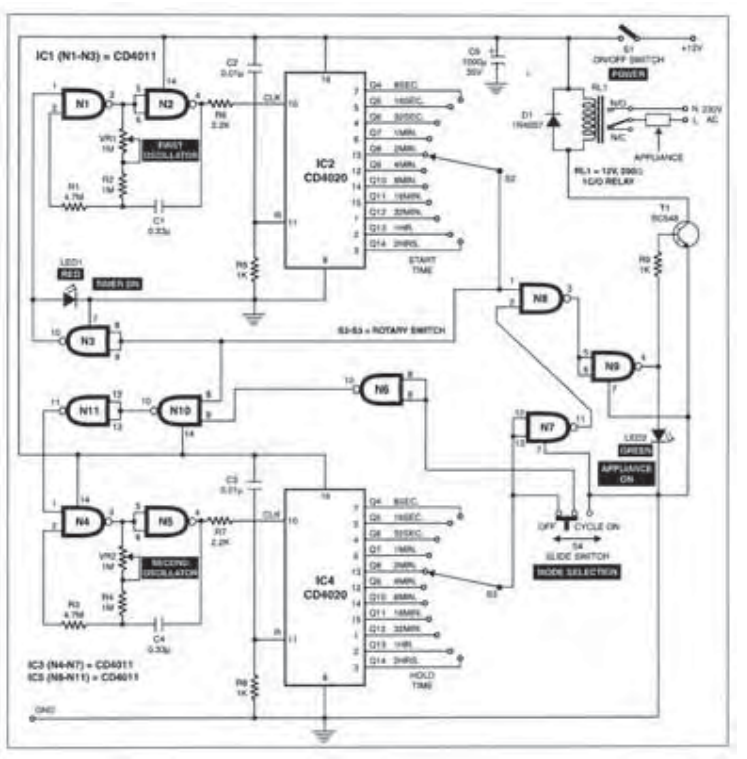

يبين الشكل التالي دارة مؤقت مبرمج يفيد في التطبيقات المنزلية والصناعية والتجارية وغيرها. بحيث يقوم بصورة اتوماتيكية بتشغيل الجهاز وإطفائه بعد وقت محدد مسبقاً. تتراوح المدة الزمنية بين 8 ثوان إلى ساعتين، ويتم تحديدها عن طريق المفتاحين 2S وS3.

تعمل هذه الدارة بطريقتين: في الطريقة الأولى يتم تشغيل الجهاز بعد فترة محددة يتم تحديدها بواسطة المفتاح 2S ويبقى الجهاز في حالة التشغيل لمدة يتم تحديدها بواسطة المفتاح 3S وبعد ذلك تتم عملية إطفاء الجهاز. أما في الطريقة الثانية فيتم تكرار عملية التشغيل والإطفاء بشكل دوري.

تتكون هذه الدارة من بوابات (لا / و) ذات مدخلين (الرقاقة CD4011 = IC1. IC3. C5 في الشكل). بالإضافة إلى عدادين ثنائيين ذي 14 خانة (الرقاقة 14، IC2) والترانزستور T1 الذي يشغل المرحل. تتم تغذية الدارة عن طريق مصدر تغذية مستمرة يعطي 500,12 ميلي أمبير لنفرض أننا نريد تشغيل جهاز بعد دقيقتين وأن يبقى في وضع التشغيل لمدة دقيقتين أيضاً. لذا نضع المفتاح الدوار S2 والمفتاح الدوار 3S على الوضع المبين في الشكل. في البداية عند إغلاق المفتاح S1 فإنه يتم شحن المكثف 2C والمكثف C3؛ مما يؤدي إلى تصغير العدادين IC2 وIC4 لتصبح جميع مخارجهما في وضع منخفض (من Q14-Q4).

وبما أن مخارج العدادات في وضع منخفض، فإن مخرج بوابة (لا / و) رقم N3 يصبح في وضع عال (H) وبالتالي يشغل المذبذب الأول المكون من بوابة (لا / و) ( 1N وN2) التي تنتج نبضة الساعة إلى الدارة IC2 بمعدل نبضة في الثانية. ويتم التأكد من أن المذبذب يعمل وأن المؤقت يعمل عن طريق إضاءة الثنائي الضوئي LED1. خلال الدقيقتين، يكون ملامس المرحلة RL1 مفتوحاً والترانزستور T1 في حالة القطع. ويتم ذلك عن طريق الدارة المكونة من بوابات (لا / و) N9, N7, N8 وبالتالي يبقى الثنائي الضوئي LED2 مطفئا.

يبقى المذبذب الثاني المكون من البوابات 4N وN5 مطافئا. عن طريق البوابات N6، N10 وN11. تزود هذه البوابات بنبضات الساعة إلى الدارة IC4 بمعدل نبضة في الثانية.

بعد 128 نبضة (تقريباً دقيقتين). يصبح المخرج Q8 من الدارة IC2 عالياً بحيث يؤدي الوظائف الثلاث التالية:

1- تعطيل عمل المذبذب الأول لأن مخرج البوابة N3 يصبح في وضع منخفض (L) من خلال المفتاح الدوار S2.

2- تشغيل المرحل RL1 من خلال البوابة 8N وN9 والترانزستورT1.

3- يجعل حالة مخرج البوابة 10N في وضع منخفض (L) لاحظ أن هذا المخرج موصول إلى مدخل البوابة N11، إذا يصبح مخرج البوابة N11 في وضع عال (H) وهو موصول إلى مدخل البوابة N4. وعليه يبدأ المذبذب الثاني بالعمل وينتج نبضات إلى العداد IC4 بمعدل نبضة في الثانية.

وبعد 128 نبضة تقريبا دقيقتين يصبح المخرج Q8 من الدارة IC4 في وضع عال (H). مما يؤدي إلى إطفاء المرحل عن طريق البوابة 9N، N7 والترانزستور T1، شريطة أن يكون المفتاح S4 كما في الشكل (off) وكذلك فإن المخرج Q8 في الوضع (H) يعطل المذبذب الثاني وبالتالي العداد IC4. وهكذا فإن المرحل يبقى مغلقاً لمدة دقيقتين.

في حالة وضع المفتاح S4 على الوضع Cycle on. فإن نبضات الساعة تستمر على العداد IC4 وبالتالي يتم تشغيل المرحل وإطفائه كل دقيقتين، وتبقى الدارة في هذا الوضع إلى أن يتم فتح المفتاح S1 وإغلاقه أو يتم وضع المفتاح S4 على الوضع off.

وكما بينا فإن المفتاح الدوار S2 يحدد وقت البدء في التشغيل والمفتاح الدوار S3 لتحديد فترة التشغيل. ويمكن التحكم بهذين الوقتين حتى 24 ساعة عن طريق تغيير قيمة R وC للمذبذبين.
