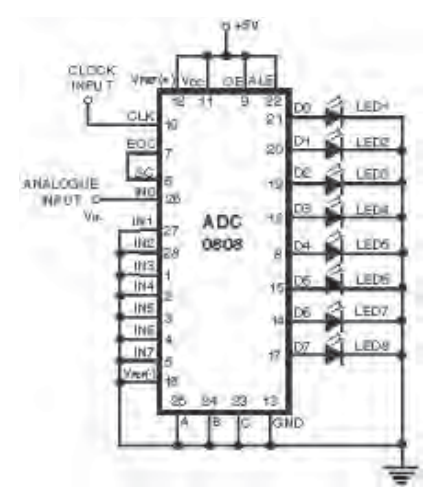

يبين الشكل التالي دارة لتحويل الإشارة التماثلية إلى رقمية باستخدام الرقاقة (ADC0808) التي تخرج 8 خانات ولها خطوط بيانات (DO-D7). وتعمل هذه الرقاقة حسب التقريب التتابعي (SuccessiveApproximation). يتم اختيار أحد المداخل عن طريق خطوط الاختيار (A,B,C). وفي هذا المثال تم اختيار المدخل IN عن طريق تأريض خطوط الاختيار (A,B,C). عادة ربط إشارات التحكم EOC (نهاية التحويل) (البدء في التحويلSC (، ALE (تمكين العناوين) وOE (تمكين الخرج) مع معالج دقيق. ولكن في هذا المثال تعمل الدارة على إشارة دخل متصلة دون الحاجة إلى استخدام المعالج الدقيق. ولذلك يتم ربط الأطراف ALE وOE بمصدر التغذية (+5V). أما طرف إشارة التحكم في الدخل SC فيتم وصله مع الطرف EOC للبدء في عملية التحويل.

عندما تبدأ عملية التحويل فإن إشارة EOC تصبح في وضع (عال). وبعد النبضة التالية تصبح EOC في وضع (منخفض) وبالتالي يتم تمكين الطرف SC للبدء في عملية التحويل التالية. وبالتالي فإن هذه الدارة تزودنا بمخرج يتكون من 8 خانات يناظر القيم الخطية لإشارة الدخل. يجب أن يتم معالجة إشارة الدخل بحيث يكون اتساعها على الأكثر يساوي (+5V)، أي قيمة التغذية للرقاقة.

لتعمل هذه الرقاقة بشكل صحيح، يكون تردد الساعة حوالي (KHz 550) يتم الحصول عليه باستخدام مذبذب متعدد الاهتزازات باستخدام الرقاقة (7404). ويتم إظهار المخرج باستخدام الثنائيات (LED1-LED8). بحيث يناظر كل ثنائي خطاً من الخطوط (D0-D7).
