اشباه الموصلات الموجبة p - type
لو اضفنا بعض ذرات مادة شائبة ثلاثية التكافؤ كالكاليوم او الالمنيوم او البورون الى بلورة السيلكون فان ظاهرة مختلفة سوف تحدث. تحوي ذرات الكاليوم على ثلاثة الكترونات في مدارها لخارجي متوزعة على هيئة 4s24p لذ لك فان وجود هذه الذرات في بلورة السيلكونة 3s23p2 يولد مكانات شاغرة في تركيبها الالكتروني تدعى بالفجوات holes - انظر الشكل (1) ويحتاج الالكترون الج طاقة قليلة جدا لكي يدخل في فجوة معينة ولكنه بهذه العملية يترك خلفه فجوة جديدة. فعند تسليط مجال كهربائي على بلورة السيلكون الشائبة هذه فان حركة الفجوات ستنتظم فيها وتنساق نحو القطب السالب مولدة بذلك تيارا يدعى تيار الفجوات currenthole هذا النوع من المادة يدعى بشبه الموصل من النوع الموجب p - type sehaicarducter وتدعى الذرات الشائبة الداخلة الذرات لمتقبلة acceptors لتقبلها الالكترونات من ذرات البلورة الاصلية.

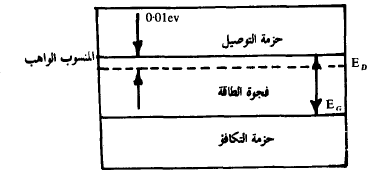

الشكل (1) : مخطط الطاقة لشبه موصل من نوع N
وكما هو الحال في الشوائب المانحة فان الشوائب القابلة تكون مستويات طاقة جديدة ضمن فجوة الطاقة وعلى مسافة قريبة جدا من حزمة التكافؤ يطلق عليها بالمنسوب القابل acceptor level – انظر الشكل (2)-تبغ قيمته حوالي، 0.01 ev بالنسبة للجرمانيوم و ev 0.16 بالنسبة للسيلكون. وان وجود هذا المنسوب يسهل من عملية انتقال الالكترونات من حزمة التكافؤ اليه وان انتقال الالكترون يؤدي الى تخلف فجوة في حزمة التكافؤ وهذ ه الفجوات تساعد على سريان التيار.

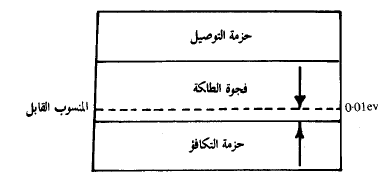

الشكل (2) : مخطط الطاقة لشبه موصل نوع P
