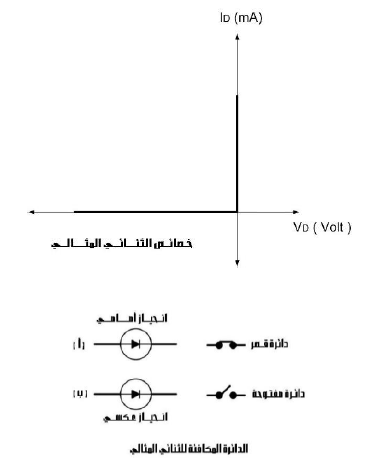

الشكل (1)

بالنسبة للثنائي المثالي يمكن تمييز حالتين :

أولا : في حالة الانحياز الأمامي نعتبر أن V_k يساوي صغراً (0 = V_k) . وهذا يعني أن الثنائي سيتحول إلى حالة ON عند جهد يساوي صغر.

ثانيا: في حالة الانحياز العكسي نعتبر أن التيار العكسي يساوي صغر مع استمرار زيادة الجهد العكسي.والشكل (1) يوضح خصائص الثنائي المثالي.

نستنتج من ذلك بأنه في حالة الانحياز العكسي يمكن اعتبار مقاومة الثنائي تساوي ما لا نهاية، أي يمكن الاستعاضة عن الثنائي بمفتاح مفتوح. هذا يعني أنه بالتحكم في الجهد المسلط على طرفي الثنائي يمكن استخدام الثنائي كمفتاح تلقائي Automatic switch .
