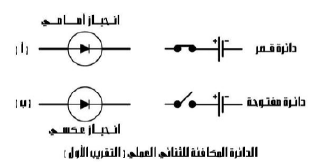

الشكل (2)

 في هذه الحالة نفترض:

أولا : أنه في حالة الانحياز الأمامي أن تيار الثنائي يزداد زيادة" سريعة عندما يكون الجهد المسلط على طرفيه يساوي V_k كما موضح بالشكل (2) أ.

ثانيا: في حالة الانحياز العكسي فإن التيار العكسي يبقى مساويا للصغر، وهنا يمكن اعتبار الثنائي في هذه الحالة كمفتاح مفتوح Open switch ومربوط على التوالي مع مصدر جهد قيمته V_k كما موضح بالشكل (2) ب.

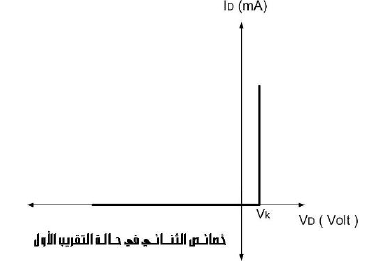

إن خصائص التقريب الأول في الثنائي العملي موضحة في الشكل (1) .

ب - التقريب الثاني:

الشكل (3)

الشكل (4)

في حالة التقريب الثاني يمكن تمييز دائرتين للثنائي .

أولا في حالة الانحياز الأمامي : نلاحظ أن هناك تغير في الجهد أو زيادة صغيرة في الجهد مقابل زيادة كبيرة في التيار عندما تصل إلى جهد العتبة V_k ، لذلك في هذه الحالة يمكن اعتبار الثنائي عبارة عن مصدر جهد قيمته V_k مربوط على التوالي مع مقاومة صغيرة وهي مقاومة الدايود في حالة الانحياز الأمامي، ويرمز لها بالرمز R_f ، حيث :

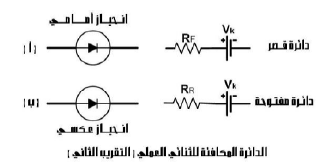

كما موضح بالشكل (4) أ فإن قيمة المقاومة R_f لا تتجاوز عدة أومات.

أما ثانيا في حالة الانحياز العكسي نلاحظ أن هناك زيادة صفيون بالتيار مقابل زيادة كبيرة' في جهد الانحياز العكسي، لذلك يمكن تمثيل الثنائي في هذه الحالة بمصدر جهد قيمته V_k مربوط على التوالي مع مقاومة R_f ، وهي مقاومة الثنائي في حالة الانحياز العكسي . وأن قيمة هذه المقاومة تكون عالية جداً، أي بالميكا أوم، حيث :

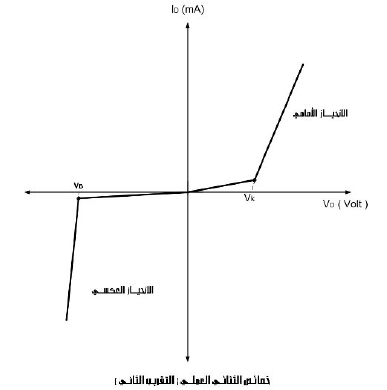

كما موضح بالشكل (4) ب فإن خصائص الثنائي العملي في حالة التثريب الثاني موضحة بالشكل (3) .
