مفهوم زوايا اللي أو زوايا الانحناء أدخل لوصف العلاقات بين الزوايا حول الروابط الأحادية وكذلك لوصف هندسية الحلقة الكيماوية، فاذا نظر أي شخص مباشرة خلال رابطة بين ذرتين فانهما يقعان فوق بعضهما البعض كما في الشكل (8-8)

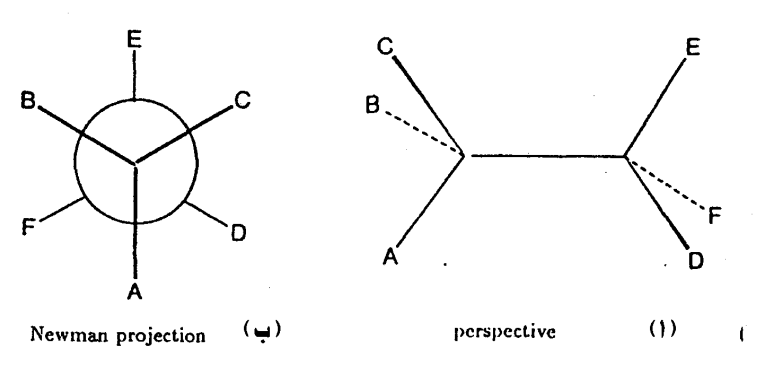

شكل (8-8)

• رسم منظوري   ب- مسقط نيومان

وتمثيل هذا بالرسم المعروف للعاملين في مجال الكيمياء العضوية Newman Projection حيث تظهر في هذا المسقط الذرات القريبة من المشاهد ممثلة بأقطار تبعد عن بعضها البعض بزوايا 120º والذرات البعيدة عن المشاهد تمثل بدائرة لها امتدادات لأقطارها تبعد عن بعضها البعض مسافات متساوية، والروابط للذرات القريبة ترسم بحيث تخترق الدائرة وبهذا يوضح مسقط نيومان التفرقة بين الذرات القريبة والبعيدة ونتائج حيود الأشعة السينية يمكن تعطينا قيما دقيقة للزوايا بين هذه الأقطار والطريقة الرياضية لتوصيف الشكل الهندسي Conformation يكون بحساب زوايا اللي حول كل رابطة حيث تقيس زوايا اللي الالتواء الذي يحدث لروابط الذرات المستبدلة Substituted التي تكون مرتبطة بذرة عند طرفيها.

زاوية اللي الموجبة هي الزاوية التي تكون في اتجاه عقارب الساعة والزاوية السالبة هي التي تكون في عكس عقارب الساعة.
