1- المركب cis – Pt(NH₃)₂ Cl₂:

حيث إن المجموعة الفراغية لهذا المركب هي P ̅1 فإن عدد المواقع المكافئة هو اثنان عند x, y, z، x', y', z' وحيث إنه يوجد عدد 2 من الجزيئات في الوحدة البنائية فإن كل موقع مكافئ يحتوي على جزيء واحد.

يوضح شكل (1-8) الإحداثيات الحقيقية x, y, z، ̅x,z ̅y, ̅  للوحدة البنائية وكذلك إحداثيات المتجه بين النقطتين W = 2z, V = 2y, U = 2x وباعتبار أن القمة الكبيرة في خريطة المتجهات هي المقابلة للمتجه بين Platinum- platinum Pt-Pt فإنه يمكن تعيين  x, y, zلذرة البلاتين من خرائط باترسون.

2- المركب Copper- glycyl- L-Glutanic acid

المجموعة الفراغية لهذا المركب C 2 2 2₁ وهي لا تحتوي على مركز تماثل والوحدة البنائية تحتوي على ثمانية مواقع متكافئة هي:

بالإضافة لأربعة مواقع أخرى نتيجة المركزة عند الوجه C أي عند 0، 1/2، 1/2 وهي:

وإحداثيات قمم الذرة الثقيلة في خرائط باترسون يمكن تعيينها من طرح إحداثيات كل المواقع المكافئة في الوحدة البنائية من المواقع الأخرى، وهذا موضح بالجدول (2-8).

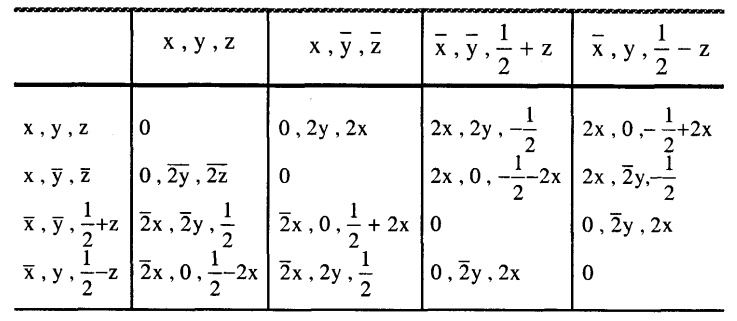

جدول (2-8)

والشكل (2-8) يوضح الوحدة البنائية الحقيقية وخريطة باترسون المقابلة وعمليا ليس من الضروري حساب خرائط باترسون في الأبعاد الثلاثية للوحدة البنائية كلها ولكن يكفي حساب هذا الجزء المسمى الوحدة غير المتماثلة asymmetric unit التي يمكن منها بناء كل الخريطة المتجهة في الأبعاد الثلاثية.
