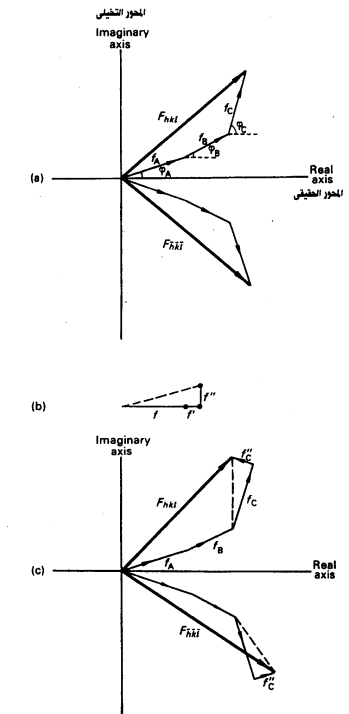

إن أي انعكاس ما هو إلا الجمع المتجهي للموجات المشتتة من الذرات المختلفة الموجودة في الوحدة البنائية وشكل (2-7) هو شكل متجهي فيه F_C, F_B,F_A هي سعة المتجهات _Aφ، _Bφ، φ_C هي أطوار الموجات المشتتة بواسطة الذرات C,B,A في وحدة بنائية لا تحتوي على مركز تماثل.

شكل (7-2)

ومع أن المحصلتين _hklF_{̅ ،h̅k̅l}F يختلفان في أطوارهما إلا أنه يكون لهما نفس القيمة العددية ولذلك فإن شدة الانعكاسين تكون واحدة وقانون فريديل ينطبق في هذه الحالة. ويلاحظ أننا افترضنا أن زوايا الطور _Aφ، _Bφ، ... تعتمد فقط على موضع الذرات المشتتة للموجات أي أن الذرات عند تشتيتها للأشعة لا تحدث أي تغير إضافي في زوايا الطور النسبية وفي العادة يكون هذا صحيحا إلا أنه يوجد بعض الاستثناءات وذلك في حالة بعض الذرات التي تكون حافة الامتصاص لها بالقرب من تردد الأشعة الساقطة إذ إنها تحدث تغيرا إضافيا في زوايا الطور، وهذا يسمى التشتت الشاذ وحيث إن معامل التشتت يتم حسابه بافتراض أن الإلكترونات في الذرة يمكن اعتبارها حرة وهذا الافتراض يجب أن يعدل في حالة التشتت الشاذ إذ يجب الأخذ في الاعتبار تفاعل الأشعة الساقطة على الإلكترونات المرتبطة بالنواة حيث إن هذا التفاعل هو الذي يحدث حافة الامتصاص، والشكل يوضح هذا التعديل إذ إن معامل التشتت البسيط يصبح كمية مركبة "f + f' + f والجزء التخيلي "f هو الذي يهمنا حيث إن هذه المركبة هي التي تدخل التغير في الطور. وتأثير وجود ذرات لها تشتت شاذ في حالة البلورات التي لا تحتوي على مركز تماثل موضح بالشكل. فالجزء التخيلي f_C" يجعل المحصلتين _hklF_{̅ ،h̅k̅l}F مختلفتين في القيمة وزاوية الطور.
