كاميرات التركيز Focusing Cameras
المؤلف:
أ.د. نعيمة عبد القادر أحمد / أ.د. محمد أمين سلمان
المصدر:
علم البلورات والاشعة السينية
الجزء والصفحة:
ص148
2023-09-25
892

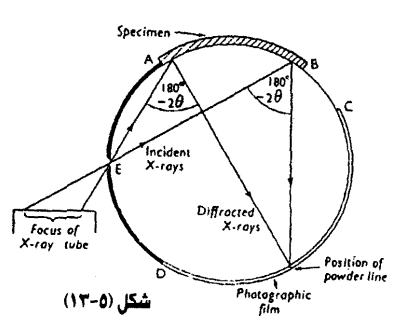

الكاميرات التي تكون فيها أشعة الحيود صادرة من منطقة ممتدة من العينة ثم تتقارب لتلتقي في نقطة على الفيلم تسمى كاميرات التركيز وتصميم مثل هذه الكاميرات يعتمد على النظرية الهندسية الآتية: (شكل 5-13)
كل الزوايا المحيطة على سطح دائرة وعلى نفس القوس تكون متساوية وتساوي نصف الزاوية المركزية المقامة على نفس القوس، فإذا افترضنا أن الأشعة المنعكسة بواسطة المستوى hk l تحدث من كل نقطة على العينة الموضوعة على القوس AB وأن الأشعة الساقطة على العينة تأخذ الاتجاهات المحددة بالاتجاهين EB, EA فبالتالي الأشعة المنعكسة من النقطتين A, B سوف تنحرف بزاوية θ2 ولكن كل من زاويتي الانحراف θ2 تساوي كل منهما الأخرى، الذي يعني أن الأشعة المنعكسة سوف تأخذ الاتجاهات وتلتقي في البؤرة على الفيلم الذي يوضع على سطح الدائرة، وهذه الطريقة تزيد من شدة الأشعة المنعكسة وذلك يقلل من زمن تعرض الفيلم للأشعة وهو المطلوب عمليا.
