تشتت الأشعة السينية بواسطة صف من الذرات
المؤلف:
أ.د. نعيمة عبد القادر أحمد / أ.د. محمد أمين سلمان
المصدر:
علم البلورات والاشعة السينية
الجزء والصفحة:
ص110
2023-09-21
947

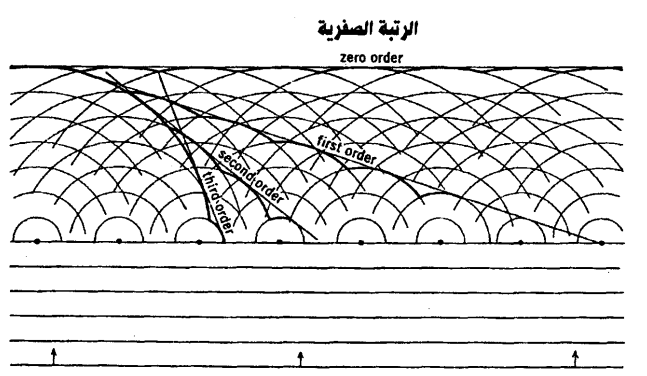

يوضح شكل (4-3) مجموعة من واجهات الموجة لأشعة X مصطدمة بصف من الذرات بينها مسافات متساوية. تقوم كل ذرة بتشتيت الأشعة حيث تحدث حولها مجموعة أغلفة جديدة لموجات دائرية ويشكل كل خط ممتد من الأغلفة موجة متحدة في اتجاه المماس المشترك، وهذا التشتت المتحد من الموجات يسمى حيودا ومن الواضح أنه تنشأ واجهة موجة على امتداد المماس لكل خط يمر بواجهة الموجة المستديرة وهذه الموجة هي الشعاع الأصلي (direct beam) ويوضح الشكل أنه توجد مماسات أخرى لأوجه الموجات الدائرية أي أنه ستنشأ واجهات موجات حيود على امتداد أي مماس مشترك لأغلفة للموجات الدائرية الناتجة عن التشتت بواسطة صف من الذرات.
شكل (4-3)
