هناك أربع عشرة شبيكة مختلفة كما يوضحهـا الشكل (1-2) والجدول (1-1)، وقد اصطلح على توزيع هذه الشبيكات على سبعة نظم بلورية طبقا للأنماط السبعة للوحدات الأساسية وهي: ثلاثية الميل، أحادية الميل، المعينية المستقيمة، رباعية الأضلاع المكعبية، مثلثية الأسطح، والسداسية.

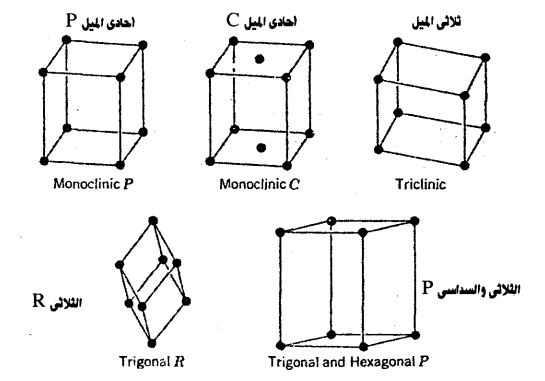

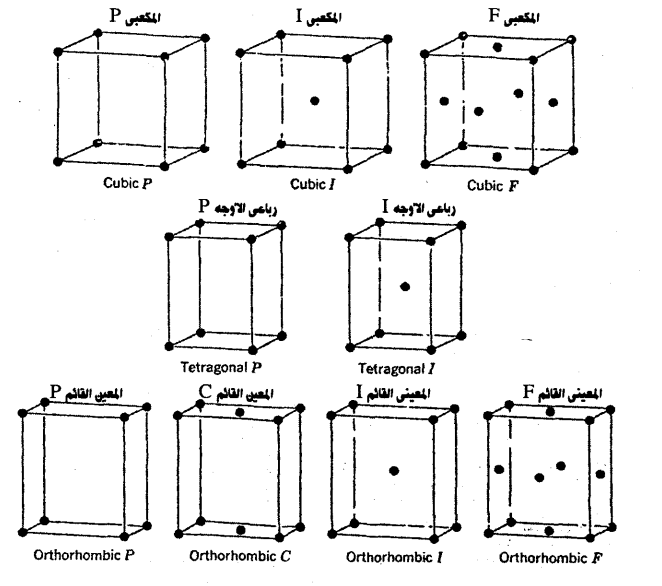

شكل (2-1) شبيكات براﭬيه

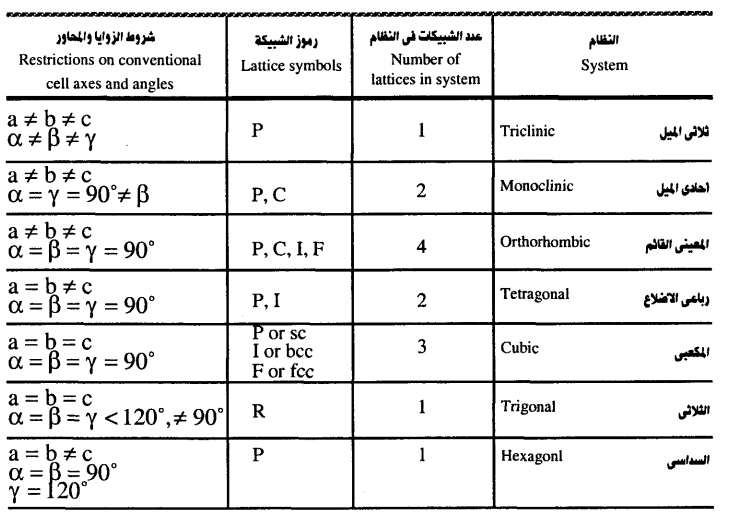

جدول (1-1)

ويمكن فهم هذا التقسيم من خلال العلاقات بين محاور الوحدات الأساسية والزوايا التي بينها (انظر الشكل 1-3) وسنتناول كل نمط أو نظام على حدة:

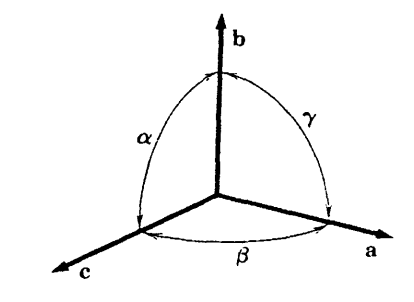

شكل (3-1)

المحاور البلورية c.b.a تنحصر الزاوية α بين b وc

1- يوجد في النظام ثلاثي الميل Triclinic نمط واحد هو البدائي ويرمز له بالرمز P، حيث تختلف أطوال المحاور الثلاثة فيما بينها وتختلف كذلك الزوايا.

2- أما في النظام أحادي الميل Monoclinic فهناك نمطان للشبيكة؛ حيث تكون الخلية في أولهما بدائية وفي الثاني غير بدائية ويرمز لها بالرمز C وتقع نقط الشبيكة عند مراكز الأوجه المستطيلة للخلية (في المستوى (ab.

3- هناك أربعة أنماط للشبيكة في حالة النظام المعيني المستقيم:

أ - أن تكون للشبيكة خلايا بدائية.

ب - أن تكون للشبيكة خلايا ذات قاعدة عند مركزها نقطة.

جـ - أن تكون للشبيكة خلايا عند مركزها نقطة. ويرمز لها بالرمز I.

د - أن تكون للشبيكة خلايا عند مركز كل وجه فيها نقطة ويرمز لها بالرمز F.

4- تكون أبسط الوحدات الأساسية للنظام رباعي الأضلاع على هيئة منشور رباعي قائم، وتكون الخلية بدائية كما يمكن أن يكون هناك نمط آخر يتمتع فيه جسم الخلية بنقطة عند مركزه.

5- هناك ثلاثة أنماط للشبيكة في حالة النظام المكعبي:

أ - المكعبي البسيط (.s.c).

ب - المكعبي الذي يوجد بمركز جسم خليته نقطة (I).

جـ - المكعبي الذي يوجد بمركز كل وجه من أوجه خليته نقطة (F) (انظر جدول 2-1).

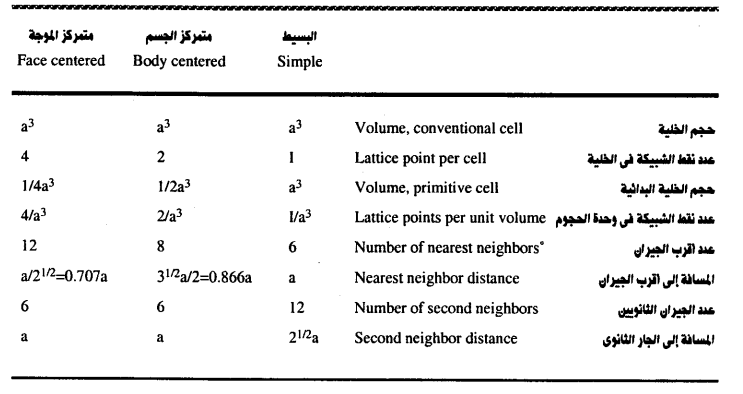

جدول (2-1)

ثوابت الشبيكات المكعبية (F,I,SC.)

6- تكون الخلية البدائية في النظام الثلاثي على هيئة مجسم معين الأوجه. وتكون الشبيكة بدائية.

7- أما في النظام السداسي فالخلية على هيئة منشور قائم، قاعدته على هيئة معين زاويته °60. وتكون الشبيكة بدائية والعلاقة بين الخلية المعينية والمنشور السداسي موضحة بالشكل (1-4).

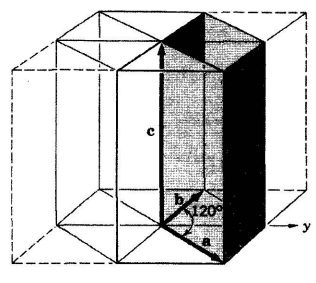

شكل (1-4)

العلاقة بين الخلية البدائية في النظام السداسي (الخط المتصل والمنشور ذي التماثل السداسي a = b ≠ c
