الترانزستور المتكامل Integrated transistor

المؤلف: الدكتور صبحي سعيد الراوي

المصدر: فيزياء الألكترونات

الجزء والصفحة: 618

11-10-2021

1518

الترانزستور المتكامل Integrated transistor

يصنع الترانزستور بنفس طريقة تصنيع الثنائي ويبين الشكل (1) الكيفية التي يتم بموجبها تصنيع الترانزستور على جزء من طبقة الاساس لبلورة احادية متكاملة. لهذا السبب فان الخطوات المتبعة في تصنيع الثنائي. ستكون هي نفسها هنا حتى عملية تغطية السطح للرقاقة كله باوكسيد السيلكون SiO₂ - أنظر الشكل (1أ)

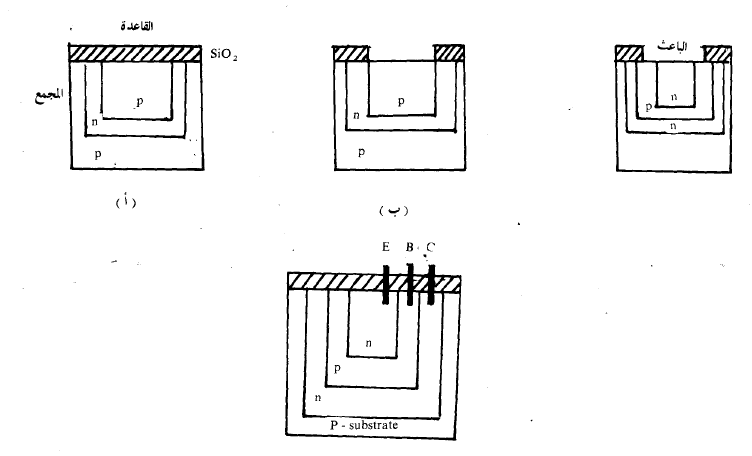

الشكل (1): طريقة تصنع الترانزسور المتكاملة.

لتكوين الباعث نحفرشباكا في طبقة ال SiO₂ لكشف الجزيرة من نوع P - الشكل (1ب) – وتنشر ذرات خماسية التكافؤ في جزيرة P . بهذه العملية نكون قد كونا جزيرة صغيرة من نوع - n فوق جزيرة P - الشكل (1ج ). بعدها نوقف النشاط الكيمياوي للتركيب وذلك بنفخ الاوكسجين على سطح الرقاقة لتكوين اوكسيد السيلكون مرة اخرى — أنظر الشكل ( 1د ) .

يتم ترسيب المعدن عن طريق حفر فتحات في طبقة SiO₂ ، ليقوم بالتوصيل الكهربائي مع الباعث والقاعدة والجامع وبهذه الطريقة نكون قد حصلنا على الترانزستور المتكامل-الشكل(1 ج)..
