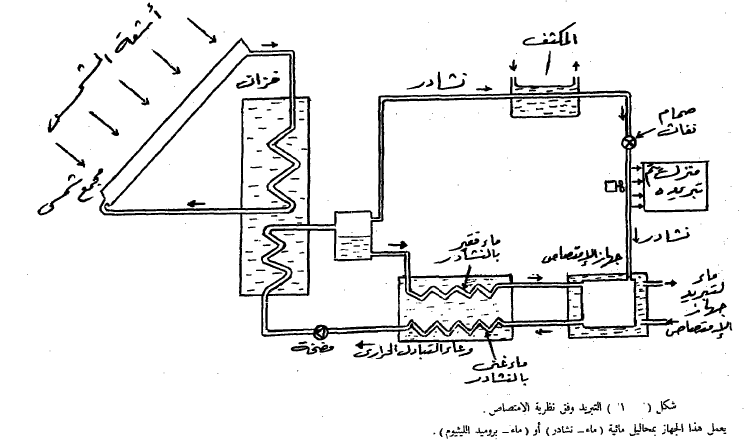

والجهاز الجديد الذي ثطبق فيه هذه الفكرة يتكون من وعاء يسمى المولد يوجد به بروميد الليثيوم المشبع بالماء ، ويمر فيه تيار من الماء المسخن بحرارة الشمس داخل مواسير التسخين وتصل درجة حرارته إلى حوالي ٩٢ درجة مئوية ، فيغلي السائل بقوة ، وتندفع السوائل - نتيجة الغليان — خلال ماسورة إلى وعاء يسمى غرفة الفصل ، تستطيع حجز بروميد الليثيوم بواسطة حواجز ، ويستمر البخار في التصاعد . بعد ذلك يمر بروميد الليثيوم خلال ماسورة إلى مستودع ، بينا يصل البخار إلى المكثف ، وفي المكثف يمر تيار من ماء بارد خارجي يستطيع تكثيف بخار الماء ليحوله إلى سائل مرة أخرى . ويلاحظ أن الضغط المطلق داخل المكثف يكون حوالي جزء من أربعة عشر جزءا من الضغط الجوي أي حوالي من ٠ ٥ إلى ٠ ٦ مليمتر زئبق ، ثم يمر الماء خلال منظم إلى أنابيب التبريد حيث ينخفض الضغط إلى حوالى من ٦ إلى ٨ مليمترات زئبق. وهذا الهبوط الفجاني في الضغط يجعل الماء يغلي عند درجة حرارة تقترب من أربعة درجات مئوية . وأنابيب التبريد هذه هي التي تستخدم لتبريد الهواء اللازم لتكييف الجو. يجمع بعض هذا الماء في وعاء خاص، ومعظم البخار يسير إلى غرفة الإمتصاص حيث يتعرض لمحلول بروميد الليثيوم مرة آخرى فيمتصه ليعيد الدورة مرة آخرى وهكذا .

ومن المعروف أن كفاءة الإمتصاص لبروميد الليثيوم تزداد عند درجات الحرارة المنخفضة . لذلك يمر بروميد الليثيوم خلال مستودع يقوم بتبريده جزئيا ، ثم ينقل بعد ذلك إلى داخل غرفة الإمتصاص حيث يتساقط فوق أنابيب التبريد لزيادة التبريد ويتم الإمتصاص والتشبع بالماء ثم يهبط السائل المشبع بالماء خلال أنبوبة إلى الجزء الخارجي للمستودع حيث يكتسب الحرارة من السائل في المستودع الداخلي فيسخن جزئيا ويعود إلى المولد ويكمل الدورة .

ويفضل عند تنفيذ هذا الجهاز إعداد مستودع يسخن من مصدر شمسي ، ويحتفظ به لإمداد الجهاز بالمياه الساخنة خلال الليل أو الأيام غير المشمسة .
