الرسم التخطيطي للقلب Electro-cardiograph, ECG

المؤلف:  احمد المجدوب القماطي

المصدر:  وظائف الاعضاء العام

الجزء والصفحة:

13-6-2016

6102

الرسم التخطيطي للقلب Electro-cardiograph, ECG



وهو عبارة عن رسم تخطيطي كهربائي (شكل1)، يعكس سير السيالة العصبية داخل العضلة القلبية من خلال جهاز التوصيل. يمكن الحصول على هذا التخطيط باستخدام جهاز رسم القلب ECG. يتكون الرسم التخطيطي من الموجات التالية :

1- الموجة (P) : تظهر هذه الموجة بسبب انتشار السيالة العصبية من العقدة جيب أذينية داخل العضلة الأذينية وهي في صورة متهيجة (إزالة استقطاب).

الفترة (Q-P) : تمثل الزمن اللازم لنقل السيالة من العقدة جيب أذينية إلى العقدة الأذينية البطينية.

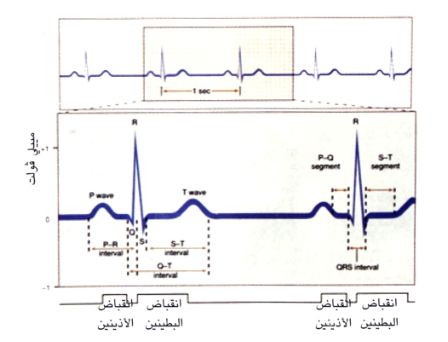

شكل1: الرسم التخطيطي للقلب

2- الموجة (QRS) : وهي الموجة التي تحدد بداية تهيج العقدة الأذينية – البطينية وبداية إزالة الاستقطاب البطيني. ينقبض البطينان مباشرة بعد انتهاء هذه الموجة.

الفترة S-T : تمثل الزمن اللازم لتقلص البطينين ودفع الدم خارجهما.

3- الموجة (T) : تنشأ بسبب إعادة استقطاب البطينين وذلك مباشرة قبل الانبساط.
