إن العنصر الأساسي لرسم الخارطة الستراتغرافية هو إيجاد المستوى أو الطبقة التي تسمى بالطبقة الدالة (Key bed) أو (Marker Bed)، أي أن الطبقة الدالة أو الطبقة المميزة تستعمل في تحضير الخرائط التركيبية تحت السطحية والخرائط الجيولوجية القديمة أو أية خارطة أخرى التي تبين الطبيعة أو الوضع للمستوى أو السطح للوحدة الستراتغرافية.

إن الخرائط الستراتغرافية التي تبين وضع جسم من الصخور له ثلاثة أبعاد نحتاج إلى اختيار مستويين أحدهما يمثل السطح الأعلى للوحدة الستراتغرافية المراد رسمها والثاني يمثل السطح الأسفل منها.

فيما يلي أنواع المستويات أو الطبقات الدالة التي يمكن استعمالها في رسم الخرائط الستراتغرافية ويمكن تقسيمها إلى ثلاثة مجاميع.

1 - الطبقات الدالة الصخرية.

2 - الطبقات الدالة البيولوجية.

3 - الانقطاعات التركيبية.

إن الطبقات الدالة الصخرية تستعمل في أكثر الأحيان لسهولة التعرف عليها في المقاطع الظاهرة على السطح وفي الآبار.

ومن المهم جداً اتباع الطبقة الدالة المختارة بدقة في المنطقة التي يراد رسم الخارطة فيها. إن الغاية أو الغرض من رسم أكثر أنواع الخرائط الستراتغرافية هو لتبيان الظروف أثناء مدة معينة من الزمن الجيولوجي أو الخطة المعينة منه. ومن هذا يتبين أن أي خطأ في ربط ومتابعة الطبقة الدالة يمكن أن يؤدي إلى تحضير الخارطة التي تقطع الفترة الزمنية المراد دراستها بصورة عامة كما أن ربط أو متابعة الطبقة الدالة تتم على أساس الميزات التالية:

1 - نوعية الصخور (Lithologic Identity).

2 - موقعها في العمود الطبقي.

3 - معرفة الفترة الزمنية.

إن ترتيب البيانات الضرورية لرسم الخارطة يجب أن تجمع كافة المعلومات الممكنة.

I - الوحدات الليثولوجية الدالة.

1 - طبقة رقيقة من حجر الجير.

2 - طبقة رقيقة من الحجر الرملي أو المدملكات.

3 ـ طبقة من الفحم الحجري.

4 - طبقة من الرماد البركاني.

5 ـ نطاق معين من المعادن الثقيلة.

6 - نطاق بقايا صخرية أو معدنية غير قابلة للذوبان.

7 - نطاق حصى فوسفاتي.

8 ـ أي بعد مفاجئ في مخطط للجس الكهربائي.

9 - سطح انعكاس زلزالي.

II- الوحدات الحياتية الدالة.

1 - نطاق مدى موضعي .

2 - نطاق تجمع .

III - الانقطاعات التركيبية

1 - عدم توافق مائل .

2 - عدم توافق متواز .

3 - عدم توافق Disconformity

إن ترتيب البيانات الضرورية لرسم الخارطة يجب أن تجمع كافة المعلومات الممكنة من المكاشف الصخرية أو الآبار، أي البيانات تحت السطحية في المنطقة المراد دراستها. وتختار أو ترسم خارطة أساسية بشكل يلائم طبيعة الدراسة وتثبت على الخارطة الأساسية نقاط السيطرة (Control Points) وتلخص المعلومات من كل بئر أو مقطع في كل نقطة سيطرة وترسم الخطوط الكونتورية أو تستعمل غيرها من الرموز لبيان الظواهر المراد دراستها.

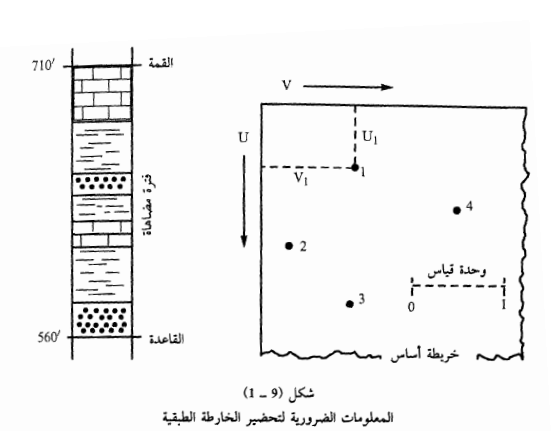

يبين الشكل (9 - 1) بصورة مختصرة المعلومات الضرورية لتحضير أو رسم الخارطة الستراتغرافية. إن الخارطة الأساسية على اليمين ثبت فيها عل كل نقطة سيطرة بئراً مكشف صخري أو مقلع أو أي شيء آخر يظهر فيها ولها رقم معين أو أحدثياتها الجغرافية مثبتة بشكل ما إن استعمالها  كأحداثيات على الخارطة سنوضحه فيما بعد إن النقطة الأساسية يجب أن يكون لها موضع ، جغرافي معلوم على اليسار في الشكل (9 - 1) يبين مقطع طبقي مقاس ارتفاع السطح الأعلى والسطح الأسفل للمقطع إضافة إلى نوعية الصخور المبينة وسنشير إلى هذا الرسم الأساسي كثيراً عند دراسة الأنواع من الخرائط الستراتغرافية يلاحظ في المناطق التي حصل فيها تقلص ملحوظ في القشرة الأرضية بأن المواقع الحالية للظواهر التكتونية والجيولوجية تختلف عن المواقع الأصلية لها لمثل هذه المناطق تحضر خارطة أساسية ترجع الظواهر الموجودة في الوقت الحاضر إلى مواقعها في زمن محدد في الماضي الجيولوجي.
