لقد حصل تقدم مهم في رسم الخرائط الطبقية عندما اكتشف الجيولوجيون إمكانية توزع التكوينات الصخرية على سطح عدم توافق يقع تحت السطح. وعلى سبيل المثال حصراً في مناطق صخور العصر الكربوني الأعلى فإن هذه الصخور تكون مفصولة عن الصخور الأقدم بسطح عدم توافق رئيسي إذ يمكن رسم خارطة للمنطقة تبين التكوينات التي كانت ظاهرة على السطح عندما كانت بحار العصر الكربوني الأعلى قد غطت سطح التعرية.

إن هذه الخرائط التي تسمى خرائط الجيولوجية القديمة استعملت من قبل (1933) Levorson. وإنها مهمة في البحث عن النفط والغاز لأنها تبين أعمار ونوعية الصخور التي تكون تحت عدم توافق رئيسي أن الخرائط التي تبين الجيولوجيا تحت وحدة طبقية تسمى خرائط تحت المكشف Subcrop Maps أو خرائط جيولوجية قديمة وبالطريقة نفسها يمكن رسم الوحدات الطبقية فوق جسم صخري معين وهذه الخارطة تسمى فوق مكشفية Super Crops Maps. إن الخرائط المكشفية وفوق المكشفية تعطي معلومات حول العلاقات الهندسية بين الوحدة الطبقية والكتل الصخرية التي تكون تحتها وفوقها. ولأجل الدراسة التحليلية الكاملة يجب مقارنة هذه الخرائط مع خرائط السمك الطبقي والخرائط الكونتورية التركيبية بمقارنة الخارطة تحت المكشفية التغييرات في السمك في وحدات طبقية متتالية مبينة في خرائط السمك يمكن الاستفادة منها لمعرفة الأهمية الاقتصادية لهذه الوحدات الطبقية.

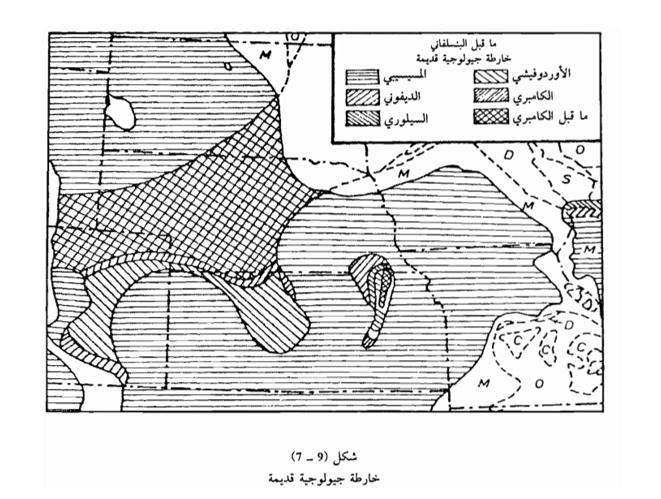

إن المعلومات التي نحتاجها لرسم الخرائط الجيولوجية القديمة هي الوحدة الطبقية على سطح المستوى القياسي كذلك الفترة الزمنية قبل الكربوني الأعلى. في مثالنا السابق أعلاه ويجب أن تكون الصخور مباشرة تحت هذا العصر فإن المعلومات تثبت في نقاط سيطرة معينة وترسم الخارطة الجيولوجية بتحديد الحدود الطبقية بين التكوينات الصخرية المختلفة. وإذا وضعت الخارطة بشكل صحيح ودقيق فإن الخارطة الجيولوجية القديمة تبين توزيع وتركيب الصخور في نفس طريقة الخارطة الجيولوجية على السطح ان الشكل (9 - 7) يمثل خارطة جيولوجية قديمة وتكون حدود صخور الكربوني الأعلى هي حدود هذه الخارطة إن هذه الخارطة تبين أن صخور الكربوني الأسفل قد تعرت في مناطق واسعة قبل ترسيب صخور الكربوني الأعلى حيث يعتقد أن المنطقة برمتها كانت مغطاة بصخور الكربوني الأسفل لأن صخور الكربوني الأسفل والموجودة على هي من الحجر الجيري وعليه يعتقد أن الساحل كان خارج نطاق هذه الحافات الخارطة.

من دراسة الجيولوجيا يتبين أن الحركات التركيبية حدثت في نهاية الكربوني الأسفل وبداية الكربوني الأعلى. كما أن الارتفاعات على بعض الحروف العالية تسبب عدم توافقات مائلة زاوية موضوعة بين قاعدة الكربوني الأعلى وفي الجزء الأعلى من الكربوني الأسفل إن هذه التراكيب المدفونة تحت السطح والتي لم تتوضح من وضع صخور الكربوني الأعلى الحالية ولكنها تشكل مكامن نفطية مهمة.

درس Levorson عدم التوافق الطبقي الاقليمي فوجد أن عدم التوافق يحصر طبقات في العمود الجيولوجي يختلف بعضها عن البعض بتركيبها ومكوناتها الصخرية وفي سنة 1942 بين Levorson أهمية هذه الطبقات لوجود مكامن نفطية تحت سطح عدم التوافق الرئيسي في مناطق كثيرة.
