توضح هذه الخريطة توزيع ونمو استخدام الأرض المدني خلال فترات زمنية مختلفة بدون التمييز بين فئات هذا الاستخدام، ولهذا فإنها تعتبر من أسهل أشكال خرائط التطور الزمنى للمدن ،  ويستلزم إنشاء هذه الخرائط الرجوع إلى الخرائط التاريخية لمنطقة المدينة، وكذلك سجلات الأرض المبنية بالمدينة في الفترات الزمنية المختارة، ثم الخرائط الطبوغرافية الخاصة بالمدينة والتي نشرت خلال الفترات الزمنية المختارة.

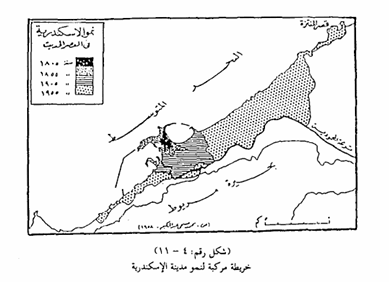

ولكي نرسم خريطة مركبة لنمو المدينة، نجمع أكبر قدر من الخرائط الطبوغرافية خاصة بمنطقة المدينة التي نشرت في فترات مختلفة، ويجب أن تكون هذه الخرائط موحدة الاتجاه المقياس (1 : 50,000 مثلا) بحيث تظهر كل منطقة المدينة في لوحة واحدة، وبحيث تسمح بظهور تفاصيل حدود المناطق المبنية Built-up arca في المدينة. وتبدأ عملية الرسم بترتيب الخرائط ترتيباً زمنياً، بحيث تبدأ عملية الرسم من أقدم خريطة في مجموعة الخرائط الطبوغرافية التي نضع فوقها لوحة ورق شفافة، ثم نتتبع عليها حدود المناطق المبنية في المدينة ونظلل هذه المناطق برمز مساحي معين - بطريقة التظليل المساحي - ثم ننقل هذا التظليل إلى دليل الخريطة ونكتب أمامه التاريخ الذي يدل عليه الامتداد العمراني ويجب أن نعين على الخريطة المرسومة بعض البيانات الأساسية مثل الطرق الرئيسية التي تربط المدينة وغيرها من المدن أو خطوط الطوب ودوائر العرض أو النهر الرئيسي في المدينة لأن هذه البيانات تكون ضرورية في المراحل التالية من رسم الخريطة المركبة لنمو المدينة ننتقل بعد ذلك إلى الخريطة الطبوغرافية التالية زمنياً، وتركب فوقها لوحة الورق الشفافة بحيث تنطبق البيانات الأساسية على بعضها البعض، ثم تتتبع مرة أخرى حدود المناطق المبنية في منطقة المدينة ، وسوف يظهر لنا أن هناك مساحات مبنية جديدة قد امتدت على أطراف أو بين مناطق التظليل السابق على الخريطة الأولى ، ثم نقوم بتظليل هذه المساحات الجديدة برمز مساحي آخر مختلف ونضيفه إلى دليل الخريطة ونكتب أمامه التاريخ الذي يدل على الامتداد العمراني الجديد ، وننتقل بعد ذلك إلى الخريطة الطبوغرافية الثالثة. ونكرر نفس العملية حتى ننتهى بتتبع حدود المنطقة المبنية في أحدث خريطة طبوغرافية للمدينة. وسوف ينتج من ذلك خريطة مركبة تبين مراحل نمو المدينة في الفترات التاريخية المختلفة.
