أساليب رسم المخططات بطريقة الأسهم

المؤلف: ابراهيم عبد الرشيد ناصر

المصدر: ادارة مشروعات التشييد

الجزء والصفحة: ص 136 - 145

2023-03-19

745

Drawing Of Arrow Diagrams

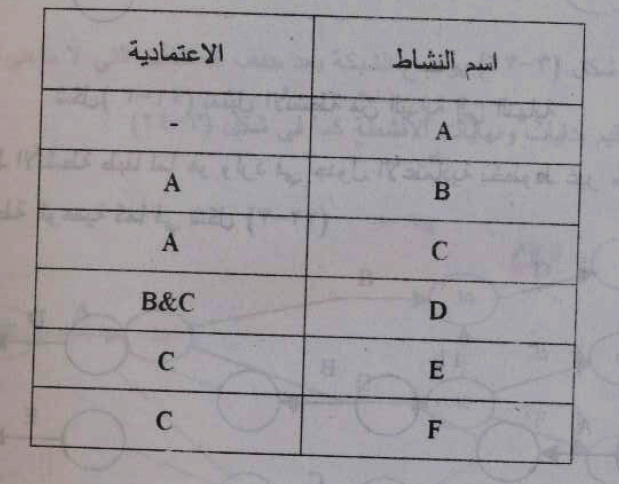

هناك طريقتان لرسم الشبكات بطريقة الأسهم وذلك بعد عمل جدول الاعتماديات أو علاقة الأنشطة مع بعضها البعض.

الطريقة الأولى : الأنشطة الابتدائية أولا والتدرج حتى نهاية المشروع أي برسم الأسهم من اليسار إلى اليمين. وتتلخص هذه الطريقة في اتباع الخطوات التالية مع استخدام المثال التوضيحي التالي:

1- يبدأ تمثيل الأنشطة برسم النشاط الأول الذي لا يعتمد على أنشطة قبله في أقصى اليسار وفي هذا المثال هو النشاط A والأنشطة الأخيرة التي لا يستتبعها في أنشطة في أقصى اليمين وفي هذا المثال الأنشطة D,E,A,F وبقية الأنشطة تأتي بينهما الأنشطة B,C كما في شكل 1 :

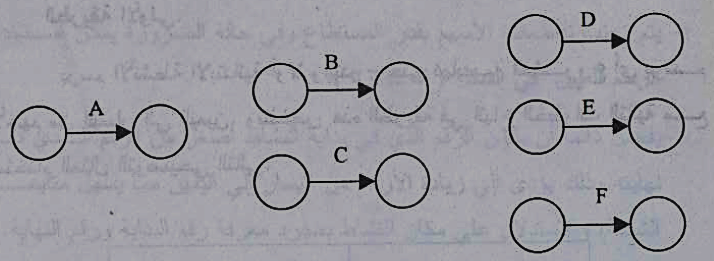

شكل ( 1) تمثيل الأنشطة من البداية إلي النهاية

ربط الأنشطة طبقا لما هو وارد في جدول الاعتمادية بخطوط غير متصلة تشبه الأنشطة الوهمية كما في شكل 2 :

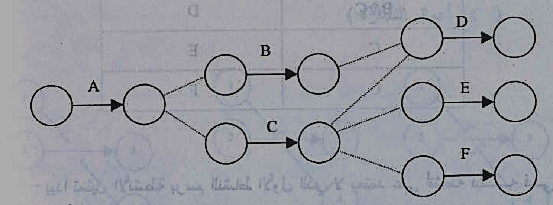

شكل (2) يمثل ربط الأنشطة مع بعضها البعض

3- حذف خطوط العلاقات التي ليس لها حاجة، وذلك بطرح السؤال التالي: لو تم إلغاء هذا الخط المنقطع وجمع بداية النشاط التالي مع نهاية النشاط السابق هل تتغير الاعتمادية فإذا كانت الإجابة بالنفي فيمكن إلغاء هذا الخط وإذا كانت الإجابة بنعم فيبقي هذا الخط ويعتبر نشاط وهمي ويعطى له اسم وبالتالي ينتج التخطيط المبين في شكل 3 :

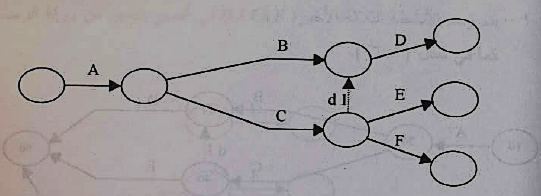

شكل 3 يوضح الشبكة بعد حذف العلاقات التي لا داعي لها

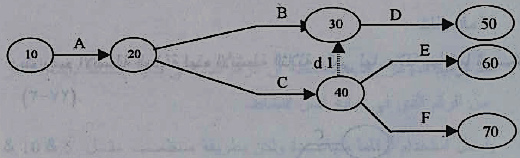

4- يتم ترقيم بدايات ونهايات الأنشطة كما في شكل 4 :

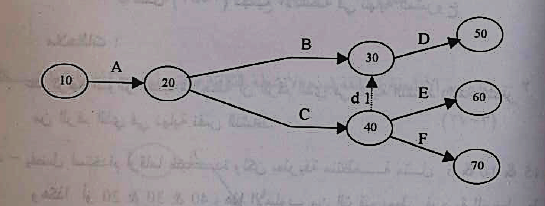

شكل 4 ترقيم بدايات ونهايات الأنشطة

5- بتجميع الأنشطة المنتهية للمشروع في نقطة واحدة نلاحظ ظهور نشاط و همـي آخر d2 لازم حتى لا تأخذ الأنشطة E,F نفس الترقيم، ويصبح التخطيط في صورته النهائية كما في شكل 5 :

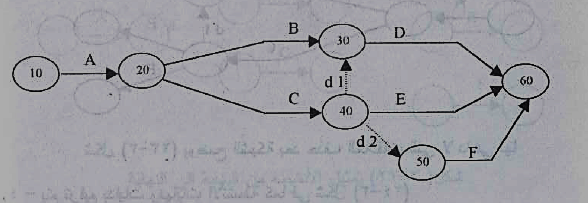

شكل 5 تجميع الأنشطة في نهاية المشروع

ملاحظات :

ا- عند ترقيم الدوائر يجب ملاحظة أن الرقم الذي في بداية النشاط دائما أصغر من الرقم الذي في نهاية نفس النشاط .

ب - يفضل استخدام أرقاما متباعدة ولكن بطريقة منتظمة مثل 15,10,5 وهكذا أو 20 40,30,وهذا الأسلوب من الترقيم يعطي فرصة للمخطط الإضافة أنشطة بين الأنشطة الموجودة فعلا دون إحداث تغيير في الترقيم الحالي .

الطريقة الثانية:

وفي هذه الطريقة يتم رسم الأنشطة من النهاية إلى البداية وذلك برسم الأنشطة النهائية أولا ثم التي تسبقها والتي تسبقها وهكذا حتى الوصول إلى بداية المشروع، ولذلك يكون الرسم من اليمين إلى اليسار أخذا اعتماديات الأنشطة في الاعتبار ويمكن شرح هذه الطريقة باستخدام نفس المثال السابق الذي تم استخدامه في شرح الطريقة الأولى كما يلي:

1 - يتم رسم الأنشطة الثلاثة الأخيرة D,E,F في أقصى اليمين من ورقة الرسم . كما في شكل 6 :

شكل 6 تمثيل الانشطة من النهاية الى البداية

۲ - يتم رسم الأنشطة السابقة لهذه الأنشطة الثلاثة والتي لها علاقة بها كما شكل 7 :

شكل 7 استكمال الانشطة

3- يتم تعديل الرسم بالغاء الأنشطة المتكررة مثل النشاط C حتى لو اضطر المخطط إلى استخدام أنشطة وهمية كما في شكل 8 :

شكل 8 الغاء الانشطة المتكررة

4- يتم تكرار الخطوة السابقة حتى ينتهي المشروع كما في الشكل 9 :

شكل 9 يمثل الشبكة قبل مرحلة التجمع النهائي

5- يتم ترقيم وتجميع الانشطة النهائية في نقطة واحدة كما في الشكل 10:

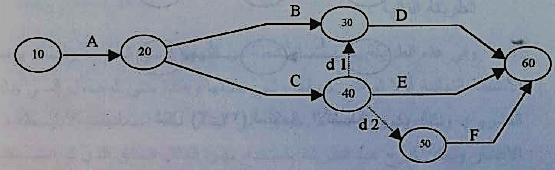

شكل 10 يمثل الشبكة بعد التجميع والترقيم

مثال/

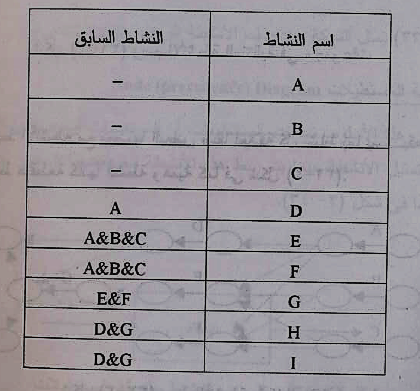

الجدول التالي يمثل مجموعة من بنود أحد مشروعات التشييد وعلاقة كل منها بالأنشطة الأخرى. والمطلوب تخطيط هذا المشروع بطريقة المسار الحرج مستخدما أسلوب الأسهم في الرسم. :

لرسم مثل هذا المشروع بطريقة الأسهم، واتباع أسلوب الأسهم من بداية المشروع والتسلسل حتى نهايته أي من اليسار إلى اليمين يتم اتباع الخطوات التالية:

1- يتم رسم الأنشطة الثلاثة الأولى A,B,C والتي لا تعتمد على أنشطة قبلها في أقصي اليسار والأنشطة الأخيرة H,I في أقصى اليمين وباقي الأنشطة بينهما طبقا للاعتماديات المذكورة في الجدول كما في شكل 11 :

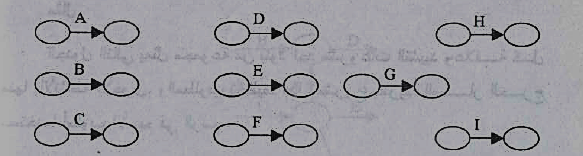

شكل 11 رسم الأنشطة المتتالية في مجموعات

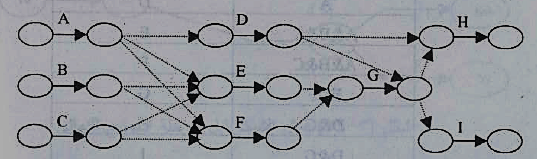

٢ - يتم ربط الأنشطة مع بعضها البعض طبقا لعلاقة كل نشاط بما يسبقه ويليه بخطوط منقطعة كأنها أنشطة وهمية كما في شكل 12 :

شكل 12 ربط الأنشطة طبقا للعلاقات بينها

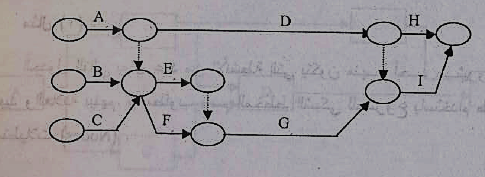

3- الآن يتم إزالة الأنشطة الوهمية التي لا داعي لها، وذلك بالإجابة على السؤال التالي: هل إزالة النشاط الوهمي يغير من الاعتمادية؟ فإذا كانت الإجابة بالنفي فيتم إزالة النشاط والعكس صحيح، فيصبح التخطيط النهائي كما في شكل 13 :
