عداد جايجر Geiger - Muller Counter

يعمل هذا الكاشف في قطاع جايجر (الشكل 1). ويتركب كما في الشكل (2) من اسطوانة معدنية هي المهبط ويغطي سطحها الداخلي بالجرافيت أو الكربون وذلك لضمان انتظام توزيع المجال الكهربي داخل الجهاز. وتملأ هذه الأسطوانة بغاز مناسب يتكون غالباً من خليط من غاز الأرجون الخامل (حوالي 90%) بالإضافة إلى غازات عديدة الذرات (Polyatomic) مثل الكحول الإيثيلي أو الكلور بنسبة تمثل أقل من 10% من الخليط وتحفظ هذه الغازات تحت ضغط يقدر بحوالي 200 ميلليمتر زئبق.

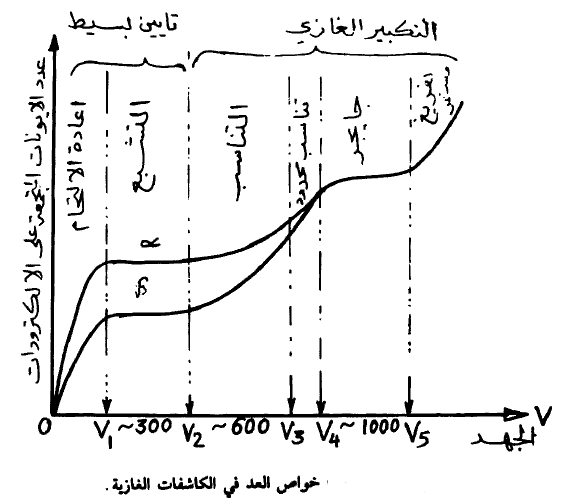

الشكل (1)

أما المصعد فعبارة عن سلك دقيق من التنجستن وذلك للحصول على مجال كهربي عالي بالقرب منه لأن شدة المجال تتناسب عكسياً مع مساحة مقطع السلك. ويزود عداد جايجر عادة بنافذة رقيقة من الميكا عندما يراد استخدامه للكشف عن أشعة α أو أشعة β. وهناك تصميمات عديدة من عدادات جايجر حسب الحاجة وطبيعة الاستعمال. كما وتزود بعض الأجهزة بنواقيس تطلق أصواتاً تتناسب وشدة الإشعاع. وتستخدم عموماً هذه الكاشفات كأجهزة مسح إشعاعي لمراقبة التلوث بالإشعاع وكذلك للكشف عن المعادن.

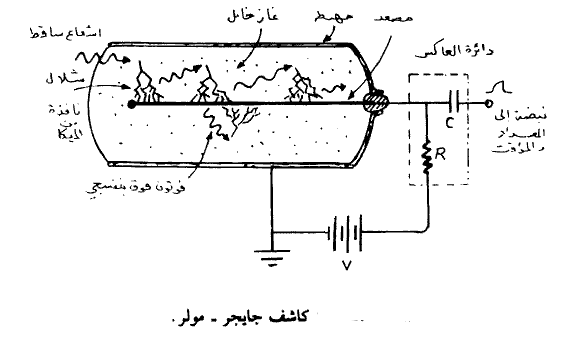

الشكل (2)

عند سقوط الإشعاع على الكاشف تنتج الإيونات وتتجه الإلكترونات نحو المصعد وحيث أن شدة المجال الكهربي ستكون كبيرة فإنه ينتج عن حركة الإلكترونات انطلاق شلالات منها نحو المصعد وعلى طول محور الأنبوبة وعند وصولها جميعاً إلى المصعد تنتج نبضة كهربية ذات سعة كبيرة تبلغ حوالي ثولت واحد. وفي واقع الأمر تمثل هذه النبضة كمية كبيرة من الشحنات الكهربية المتجمعة على المهبط والمصعد تبلغ حوالي 10⁹ - 10¹⁰ زوجاً من هذه الإيونات.

ونتيجة لتولد تلك النبضة الكبيرة فإن ذلك يعني تبسيطاً كبيراً في الإلكترونيات المرافقة للجهاز. إذ أننا لا نحتاج هنا إلى المضخم كما في حالة الكاشف التناسبي، بينما يمكن تمرير النبضة مباشرة إلى المعداد والمزقت ومن ثم تسجيل معدلات العد مباشرة.

ويتضح ذلك من الشكل (2) حيث نجد أننا نوصل فقط مقاومة (R) ومكثف (C) مع الكاشف فيما يعرف بدائرة العاكس Inverter حيث تنتج نبضة مربعة الشكل تقريباً وموجبة تغذي مباشرة المعداد والمؤقت.
