قدرة الثنائي

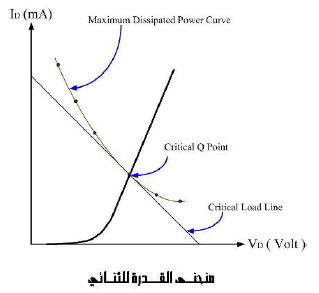

الشكل (1)
عادة يعطي المصنعون قيمة أعلى قدرة يمكن أن يتحملها الثنائي والتي يرمز لها بالرمز P_Dmax ، وهذه القدرة تمثل أعلى قدرة' يمكن أن يتحملها الثنائي دون أن تتلف بحيث إذا زادت القدرة المسلطة على الثنائي عن هذه القيمة فسوف يؤدي ذلك إلى تلف الثنائي. لذلك يجب معرفة حدود المنطقة الآمنة التي يعمل بها الثنائي وذلك برسم منحني أعلى قدرة على خصائص الثنائي كما في الشكل أعلاه .

بعد رسم منحني أعلى قدرة نلاحظ أن هذا المنحني سوف يتقاطع مع منحني الخواص بالثنائي عند نقطة معينة، هذه النقطة تمثل نقطة العمل الحرجة Critical Q Point ، وأن خط الحمل الذي يرسم مماس لمنحني القدرة عند هذه النقطة Q يسمى بخعن الحمل الحرج Critical Load Line . لذلك عند تصميم دائرة ثنائي يجب عدم تجاوز هذه الخطوط الحمراء وإلا فالنتيجة سوف تكون تلف الثنائي.
