المقياس الخطي Linear scale

المؤلف:  د. صفية جابر عبد

المصدر:  المساحة والمصورات العامة

الجزء والصفحة:  ص 114 ـ 115

2026-03-04

355

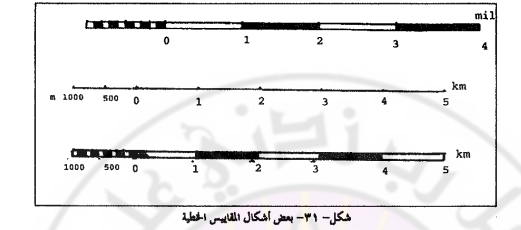

يرسم على شكل خط مستقيم مقسم إلى أجزاء متساوية، أو على شكل شريط من خطين متوازيين مستقيمين، ويكون عادة إلى سنتيمترات أو مضاعفاتها في أساس المقياس، وإلى ميليمترات أو التقسيم مضاعفات الملم في ذيل المقياس وإذا كانت وحدات القياس إنجليزية فإن أساس المقياس يقسم بالبوصة وذيله بأجزائها ولكن قد نصادف مقاييس خطية لا يتطابق تقسيمها مع ما ذكر، وهذا عائد إلى أنها مأخوذة من خرائط أخرى خضعت لعملية تكبير أو تصغير وبشكل عام فإن أساس المقياس هو الجزء الأطول من المقياس الخطي ذي التقسيمات الكبرى، أما ذيل المقياس فهو الجزء الصغير في أحد طرفي المقياس الخطي المقسم إلى أجزاء صغيرة بالمقارنة مع أساس المقياس، ويفصل عادة بين ذيل المقياس وأساسه وهو الرقم صفر أما الغاية من رسم الذيل في المقياس الخطي فهي قياس المسافات الصغيرة التي تقل عن جزء واحد من أجزاء أساس المقياس، سواء أكانت هذه المسافات منفصلة (منفردة) أم كانت جزءا من مسافة كبرى قمنا بقياسها علـــى أسـاس مسافة المقياس، وبقي جزء لم يتطابق مع أحد تدريجيات أساس المقياس فنجعله على الذيل  المقسم إلى أجزاء صغيرة لنعرف ما يعادله من مسافة على الطبيعة.

طريقة وضع المقياس الخطي تتلخص بما يلي:

ـ يرسم خط بطول مناسب 5 أو 10 سم على سبيل المثال. ـ يُقسم الخط إلى خمسة أقسام متساوية بواسطة المسطرة.

ـ تقام أعمدة من نقاط التقسيم على الخط بارتفاع 2ملم.

  ـ يكتب فوق كل عمود من أعمدة التقسيم عدد الكيلومترات أو الأمتار التي تمثلها المسافات المحصورة بين الأعمدة وذلك ابتداء من الصفر باتجـــاه اليمين.

ـ يتم تقسيم الجزء الأيسر من الخط إلى أجزاء أصغر من الأقسام الرئيسة ويقسم كل جزء إلى 1 أو 2 ملم كما في الأشكال السابقة.
