جهاز تسجيل منسوب سطح الماء في المجرى
المؤلف:
د. حسن أبو سمور ، د. حامد الخطيب
المصدر:
جغرافية الموارد المائية
الجزء والصفحة:
ص 110 ـ 111
2025-05-14
618

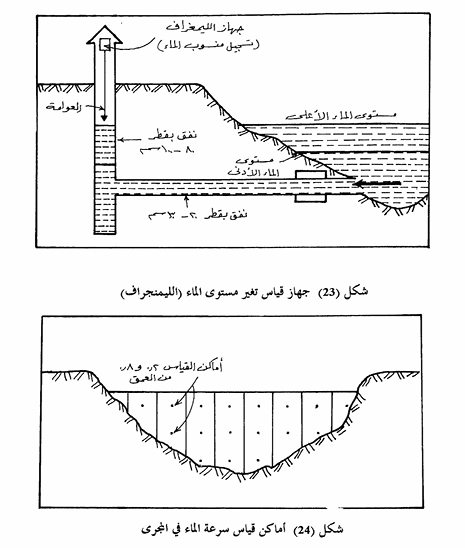

يستعمل جهاز تسجيل منسوب سطح الماء (المنجراف Limnigraf) لمعرفة تغير مستوى سطح الماء في مجرى النهر، يوضع جهاز الليمنجراف في غرفة (كابينة) صغيرة خاصة وذلك لحمايته من العوامل الجوية والعبث من قبل الآخرين، ويتم حفر نفقين الأول عمودي بقطر 80 سم - 100سم بحيث يوضع جهاز الليمنجراف فوقه تماماً، ويتصل هذا النفق العمودي بنفق أفقي يتصل بمجرى النهر وبقطر 20-30سم ويكون هناك خزان مائي بعد طرف المجرى يتم تنظيف النفق من أي رواسب تدخل الى النفق فتعيق دخول الماء وبذلك يبقى ماء النهر متصلا بالنفق العمودي عن طريق النفق الأفقي وحسب قانون الأواني المستطرقة فان مستوى الماء في النفق العمودي سيكون على نفس مستوى الماء في مجرى النهر، وينزل من جهاز الليمنجراف عوامة Floot حساسة لتغيير مستوى الماء فترتفع مع ارتفاع مستوى الماء وتنخفض مع انخفاضه وهذه العوامة مرتبطة بورقة مليمتريه تدورعلى بكرة مرتبطة بساعة وبوجود مؤشر محبّبر باستمرارونتيجة دوران البكرة ذات الورقة المليمترية يتم رسم خط بياني كل 24 ساعة ويمثل تغير منسوب سطح الماء خلال اليوم وفي اليوم التالي يتم تبديل الورقة المليمترية وتحليل الخط البياني وتسجيله كبيانات رقمية.
