في معظم أنظمة تجهيز الطاقة إلى المساكن الموجودة في الولايات المتحدة، ترد ثلاثة أسلاك من الخارج إلى لوحة توزيع الطاقة داخل المنزل، وإذا كان النظام قديم يرد إلى داخل المنزل سلكان.

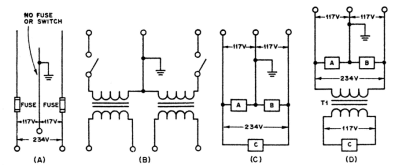

الشكل 1 دوائر خطوط القدرة ذات الثلاث أسلاك.

في ترى نهاية الأسلاك الواردة إلى المنزل. ويجب عدم استعمال فاصم عبر الخط المتعادل المؤرض في ترى إن وضع المفتاح عبر الخط المتعادل لا يمنع مرور الفولتية عبر الدائرة من كلا الخطين في الجانب. في ترى طريقة التوصيل لكلا نوعني المحولات التي تتغذى من 117 و234 فولت في 0 طريقة لتشغيل محولة تغذية لوح صمام Plate Transformer من مصدر 24 فولت لنحصل على 1177 وذلك للتخلص من ظاهرة الارتعاش الضوئي Ligh blinking المحولة 71 هي بمثابة محولة خافضة بنسبة تحويل 2 إلى 1

في نظام الثلاثة أسلاك، يكون استقطاب السلك الثالث متعادل neutral ومؤرض grounded وفيما بين السلكين تكون الفولتية اعتياديا 234 فولت. نصف هذه الفولتية تظهر بين كل من السلكين والسلك المتعادل، وكما مؤشر في الشكل (1) في هذا النوع من الأنظمة، يتم تقسيم أحمال المنزل العاملة على 117 فولت بالتساوي قدر الإمكان بين كلا جانبي المصدر أي بين كلا السلكين والسلك المتعادل نصف الحمل الكلي يوصل بين أحد السلكين والسلك المتعادل، والنصف الآخر للحمل يوصل بين السلك الآخر والطرف المتعادل. الأحمال الثقيلة مثل الأفران الكهربائية والمسخنات تصمم للعمل من 234 فولت وتوصل إلى المصدر فيما بين السلكين الغير مؤرضين.

ويتعين وضع فاصم عبر كلا أو أحد السلكين الغير مؤرضين، ولا يسمح بوضع فاصم أو مفتاح عبر الخط المتعادل والسبب في هذا إن فصل السلك المتعادل لا يفصل الطاقة عن المعدات أو الأجهزة. وهو ببساطة يترك الجهاز موصلا إلى جانب واحد من دائرة 234 فولت وعلى التوالي مع أي جهاز آخر قد يكون على الجانب الآخر للدائرة وركب له مفتاح على الطرف المتعادل أيضا. بالإضافة إلى إن فصل الخط المتعادل، يجعل الفولتية تنقسم بين الأحمال بشكل غير متساو (إلا إذا كان الحملين ذو قدرة متساوية). فقد تهبط دون الطبيعي أو ترتفع فوق الطبيعي. القدرة الكهربائية التي يحتاجها هواة الراديو تؤخذ عادة من مقبس التيار المتناوب ac lines حيث تعمل المعدات فقط عندما تكون القدرة المتناوبة متوفرة. أما الأجهزة النقالة، فإن مصدر الطاقة يكون في الغالب بطارية الخزن للسيارة car storage battery.

التيار والفولتية المستمرة de تستعمل في المرسلات والمستقبلات والمعدات الأخرى ذات العلاقة، ويتم الحصول عليها من خطوط الطاقة المتناوبة ac التجارية بمساعدة نظام يتألف من محولة خافضة مع مقومات ومرشح Transformer-rectifier-filter system.

 المحولة تغير الفولتية المتناوبة إلى قيمة مناسبة والمقومات rectifiers تغير التيار المتناوب ac إلى تيار مستمر نابض pulsating dc. ويستعمل مرشح filter لتنعيم النبضات إلى مستوى مقبول. والمطلوب هو تيار مستمر نقي pure dc لمنع اثر الطنين بفعل النبضات الآتي من الترددات 60 او 120 هرتز في أجهزة الاستقبال. أما إذا كان المطلوب فولتية مستمرة مستقرة رغم تغير تيار الحمل أو فولتية التجهيز المتناوبة، فيستعمل في هذه الحالة قسم لإقرار الفولتية يوضع بعد المرشح.
