مضاعف فولتية نصف الموجة Half-wave Voltage Doubler
المؤلف:
سرمد نافع
المصدر:
الالكترونيات للهواة الإصدار السابع
الجزء والصفحة:
ص48
2025-01-20
212
الشكل 18 يبين دائرة مضاعف فولتية نصف الموجة.

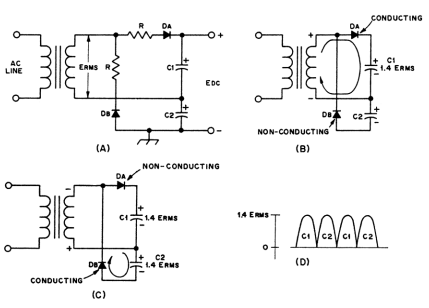

الشكل 1 وترى في A دائرة مضاعف فولتية نصف الموجة half-wave voltage-doubler في B تجد بيان للكيفية التي تشحن بها 1 من خلال نصف الدورة الأولى للفولتية الداخلة. خلال نصف الدورة القادمة (كما ترى في c)، المتسعة 2 قد شحنت من خلال ثانوي المحولة زائدا الفولتية المخزونة في 1 من نصف الموجة السابقة. في D ترى المستويات التي شحنت عندها كل متسعة خلال الدورة.
في B و C و D في الشكل 1 بيان لعمل الدائرة . وللتوضيح افرض أن استقطاب فولتية المحولة في لحظة تفعيل الدائرة هي تلك المبينة في B. خلال نصف الدورة الأول السالب DA توصل (DB في حالة عدم توصيل)، شاحنة C1 إلى ذروة الفولتية التي جرى توحيدها (ERMS 1.4) . المتسعة C1 تشحن وفق التقطيب المبين في .B. وخلال نصف الدورة الموجب لفولتية الثانوي، DA تكون في حالة قطع و DB في حالة توصيل شاحنة المتسعة C2 . كمية الفولتية المجهزة إلى C2 هو مجموع الفولتية الذروية لثانوي المحولة زائداً الفولتية المخزنة في C1(1.4ERMS). في خلال نصف الدورة السالب DB غير موصل و C2 تفرغ شحنتها في الحمل. فإذا لم يكن ثمة حمل موصل على طرفي C2، فإن المتسعات ستبقى مشحونة - C1 إلى ERMS 1.4 وC2 إلى ERMS2.8. عند توصيل الحمل إلى خارج المضاعف، فإن الفولتية على طرفي C2 تهبط خلال نصف الدورة السالب ويعاد شحنها إلى 2.8ERMS. خلال نصف الدورة الموجب.
الشكل الموجي على طرفي C2 يتطابق مع ذلك في دائرة مقوم نصف الموجة حيث تنبض C2 مرة واحدة في كل دورة . الشكل 1D يوضح المستويات التي تبلغها المتسعتان عندما تشحن خلال الدورة . عملياً أثناء الاشتغال فإن المتسعات لن تفرغ شحنتها إلى الصفر كما تلاحظ.

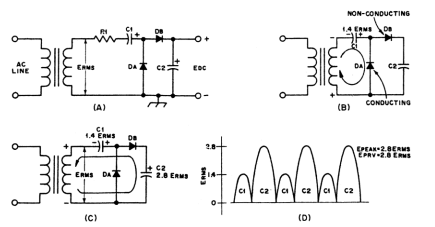

الشكل2 مضاعف فولتية موجة كاملة تراه في A. في B ترى مضاعف نصف دورة واحدة، وفي تراه في نصف الدورة القادمة. كل متسعة تستلم شحنه خلال كل نصف دورة من الفولتية الداخلة في D ترى توضيح لشحن المتسعات.
