لسنين عديدة كان من الشائع عمليا أن نصنع خانقات المرشح عبر الخط الموجب leads Positive الموصل إلى الواح صمامات تجهيز وإقرار القدرة المستمرة . وهذا يعني أن العازل بين لغات الملف الخانق والقلب ( الذي سيكون مؤرضا حسب ما تقتضي شروط السلامة يجب أن يثبت ولا ينهار أمام الفولتية الخارجة من المجهز . متطلبات العزل هذه يمكن أن تخفف إذا وضع الخانق على خط تجهيز القدرة السالب للمجهز كما ترى في الشكل 16. بهذه الطريقة فإن سعة الملف الثانوي للمحولة إلى الأرض ستبدو على التوازي مع خانقات المرشح حيث ستمرر الخانقات إلى الأرض. وعلى أي حال فإن هذا التأثير لا قيمة له في التطبيق العملي عدا حالة فيما إذا كانت التعرجات الخارجة يجب أن تقلل إلى رقم صغير جداً.

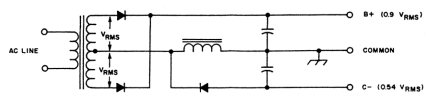

الشكل 1 في معظم التطبيقات يمكن وضع خائق المرشح عبر الجانب السالب بدلا من الجانب الموجب للدائرة. وهذا يقلل مخاطر انهيار الفولتية بين لفات الخائق والقلب فولتية التعرجات التي تظهر على طرفي الخانق يمكن أن تقوم لتجهزنا بفولتية انحياز سالبة مجانية free negative blas supply
