مواد الوصل:

يجب على المقاول توفير مواد تنفيذ الوصلات طبقًا للمخططات والمواصفات الخاصة ووثائق العقد، ويجب ان تكون مواد وطرق التنفيذ المستخدمة قادرة على وصل انابيب وعناصر شبكات التصريف مع بعضها باحكام ودون اي تسرب للمياه ما لم تسمح المواصفات الخاصة باستخدام وصلات تسمح بدخول المياه، ويجب ان تتوافق مع مواد

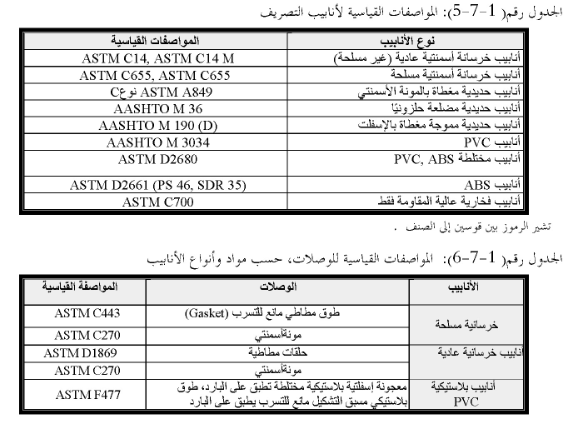

واقطار الانابيب والعناصر المستخدمة تعليمات الجهات المصنعة للأنابيب كما يجب ما لم تنص المواصفات ومع الخاصة ووثائق العقد على خلاف ذلك ان تحقق متطلبات المواصفات القياسية المبينة في الجدول رقم (1-7-6).

يجب على المقاول قبل المباشرة بتوريد مواد الوصل تقديم عينات عن المواد التي يقترح استخدامها مقرونة بنشرات المواصفات الفنية وطرق التنفيذ معدة من الجهات المصنعة او جهة اختصاصية تبين صلاحية المواد المقترحة للأعمال المقرر تنفيذها وتحقيقها للمواصفات المعتمدة، ولا يحق له المباشرة بالتوريد والتنفيذ قبل الحصول على موافقة المهندس.

طبقة الفرشة تحت الانابيب

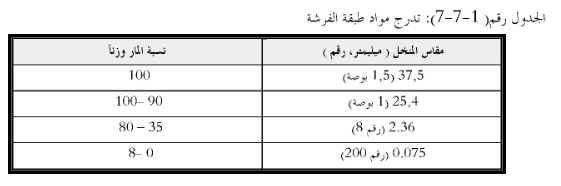

يجب ان تحقق طبقة الفرشة تحت تمديدات الانابيب متطلبات التدرج المبينة في الجدول رقم (1-7-7)، ما لم تنص المواصفات الخاصة على خلاف ذلك، ويجب الا يزيد مؤشر لدونة مواد طبقة الفرشة لكافة انواع الانابيب على ثمانية ( 8 ) بموجب اختبار 190 AASHTO  .

يجب تنفيذ طبقة الفرشة الركامية على كامل عرض الحفر وبسمك لا يقل عن خمسة عشر (15) سنتيمترا تحت الانابيب ذات الاقطار حتى ثلاثين (30) سنتيمترا، وعن عشرين (20) سنتيمترا تحت الانابيب التي يزيد قطرها على ثلاثين (30) سنتيمترا.

عندما تكون طبقة اسفل الحفر من التربة السيلتية (الطمي) او التربة الطينية يجب تنفيذ طبقة من الرمل بسمك لا يقل عن عشرة ( 10) سنتيمترات تفصل بين اسفل الحفر وطبقة الفرشة.

عندما تنص المواصفات الخاصة على تنفيذ طبقة الفرشة من المونة الاسمنتي، يجب تنفيذ الفرشة على كامل عرض الحفر وبسمك لا يقل بحال من الاحوال عن عشرة (10) سنتيمترات، ويجب ان يتكون المونة من خليط الاسمنت والركام، والا تقل كمية الاسمنت في الخلطة عن مائتان وخمسون (250) كيلوغرام اسمنت للمتر المكعب من الخلطة، والا تقل المقاومة للمكعبات القياسية بعد ثمانية وعشرين ( 28 يوما على عشرين (20) ميجا باسكال، وان تكون نسبة الماء الى الاسمنت بالحدود الدنيا التي تسمح بتشغيل الخلطة، والا يزيد الهبوط وحيثما وردت كلمة هبوط تعني التكوم) على خمسة وسبعين( 75) ميليمترا.

2-3-2-7-1 التنفيذ:

1- الحفر

يجب ان تتم أعمال الحفر للأنابيب وغرف التفتيش في المواقع وحتى الأعماق المحددة في المخططات والمواصفات الخاصة وحسب تعليمات المهندس طبقًا لمتطلبات البند (1-6) الاعمال المدنية في مشاريع المرافق العامة القسم، ما لم تنص المواصفات الخاصة على خلاف ذلك.

يجب ان تكون جوانب الحفر راسية ما لم يسمح بخلاف ذلك، وعند السماح بجوانب حفر مائلة، يجب ان يكون الحفر في الجزء السفلي راسيًا لمسافة لا تقل عن ثلاثين (30) سنتيمترا فوق اعلى الانبوب، كما يجب تجهيز الحفر الاضافي اللازم لحلقات الوصلات بعد اعداد قاع الحفر، كما يجب ازالة المواد غير المناسبة غير القادرة على توفير أساس مستقر للانابيب اثناء التنفيذ او التشغيل طبقًا لمتطلبات البند (1-6) من هذا القسم واستبدالها بمواد مناسبة.

يجب الا يقل عرض الحفر عن القطر الخارجي للانبوب مضافا اليه خمسة عشر (15) سنتيمترا من كل جانب ، كما يجب الا يزيد عرض الحفرية على القطر الخارجي للانبوب مضافا اليه نصف القطر او ثلاثين ( 30 ) سنتيمترا ايهما اكبر من كل جانب لكافة الانابيب التي يقل قطرها عن متر واحد (1م)، اما للأنابيب التي يزيد قطرها الخارجي على متر واحد 1م)، فان الحد الادنى لعرض الحفر يجب ان يوفر مسافة بين الجوانب الخارجية للانبوب وجوانب الحفر او عناصر الحفرية لا تقل عن ثلاثين (30) سنتيمترا ولا تزيد على ستين (60) سنتيمترا، ويجب ان يقوم المقاول بتخزين نواتج الحفر المناسبة للاستخدام في الاعمال التالية والتخلص من المواد الزائدة عن الحاجة والمواد غير المناسبة طبقا للفصل(1-3) من هذا القسم.

2- تنفيذ غرف التفتيش وفتحات التصريف والمصائد:

يجب ان تتم اعمال الحفر في مناطق انشاء غرف التفتيش وفتحات التصريف والمصائد وفق الابعاد والمناسيب المقررة وطبقًا لمتطلبات البند (1-6) الاعمال المدنية لمشاريع المرافق العامة، او حسب ما تنص عليه المواصفات الخاصة، ويجب ان تكون ابعاد الحفر كافية لتنفيذ كافة الاعمال من اعمال القالب وصب الخرسانة وتركيب الوصلات وتركيب العناصر مسبقة الصب او العناصر المصنعة حسبما تبينه المخططات والمواصفات الخاصة. كما يجب التحقق من مناسيب قاع الحفر بحيث تكون مناسيب السطح العلوي لغرف التفتيش وفتحات التصريف والمصائد بعد تركيب الهياكل والاغطية مطابقة لمناسيب الطبقة السطحية للطريق.

يجب قبل المباشرة بتنفيذ الاعمال اعداد السطح الذي سينفذ فوقه الاساس بتسويته ودكه بحيث يؤمن اساسا مستويا ومطابقا للمناسيب المعتمدة وقادرا على تحمل الاعمال التالية، كما يجب عند استخدام العناصر مسبقة الصب تنفيذ طبقة من الركام تحت الاساسات مسبقة الصب بسمك لا يقل عن عشرة (10) سنتيمترات مع التسوية والدك اللازمين.

يجب ان يتم تركيب القطع الخرسانية مسبقة الصب باستخدام الاليات والمعدات المناسبة القادرة على رفع وتنزيل القطع للأعماق والمواقع المحددة دون ان تلحق اية اضرار بالقطع وبجوانب الحفر او العناصر الاخرى، ويجب العناية الخاصة بالفتحات والعناصر المجهزة مسبقًا لوصل الانابيب والتحقق من مطابقة الفتحات وعناصر الوصل لأقطار واتجاهات الانابيب

عند تنفيذ الاعمال باستخدام الخرسانة المصبوبة في الموقع، فان جميع الاعمال الخرسانية يجب ان تتم بالقالب وباستخدام نوع الخرسانة الذي يحقق المتطلبات النوعية المنصوص عليها في المخططات والمواصفات الخاصة، كما يجب ان تتم اعمال انتاج وصب وانضاج الخرسانة طبقًا لمتطلبات القسم الثامن (8) من هذه المواصفات العامة ما لم تنص المواصفات الخاصة ووثائق العقد على خلاف ذلك، كما يجب تنفيذ فتحات وصل الانابيب وتركيب العناصر، بالأبعاد والمواقع والمناسيب المنصوص عليها، ولا يجوز بحال من الاحوال تجهيز هذه الفتحات بعد صب الجدران، ويجب ان تكون عناصر الوصل مركبة بحيث تدخل بالجدران لكامل السمك وان تبرز خارجها لمسافة كافية صل الانابيب.

يجب تعبئة الفواصل بين القطع مسبقة الصب باستخدام المونة الاسمنتي او المواد المطاطية مانعة التسرب او مواد التعبئة من المعجونة او اي نوع اخر حسب ما تنص عليه المواصفات الخاصة ووثائق العقد، ويجب عند استخدام المونة الاسمنتية ان تتكون المونة من خليط الاسمنت والرمل بنسبة واحد (1) اسمنت الى اثنين (2) رمل، حديث الخلط ولا يسمح باستخدام اي مونة مضى على خلطه اكثر من ثلاثين (30) دقيقة، كما يمنع اعادة خلطه باضافة الماء.

يجب تنفيذ الوصلات من الحلقات المطاطية بحيث توفر وصلا مرنا مانع للتسرب، اما الوصلات من المعجونة فيجب ان تطابق متطلبات ASTM C990 ويجب ان تنفذ طبقًا لتعليمات الجهة المصنعة.

عند تنفيذ الجدران باستخدام الاجر، فان الاجر المستخدم يجب ان يكون مطابقًا للمتطلبات النوعية المنصوص عليها في المواصفات الخاصة والمخططات، ويجب نقعه بالماء مدة لا تقل عن اربع وعشرين ( 24) ساعة قبل استخدامه، كما يجب ان يتم تركيبه على طبقة من المونة الاسمنتي المطابق للمتطلبات المذكورة اعلاه، ويجب ان تكون الجدران المنفذة صحيحة ومستوية ومطابقة للابعاد والمناسيب المبينة في المخططات ووثائق العقد، ويجب ان تترك اثناء التنفيذ الفتحات المناسبة لوصل الانابيب لاحقا او يتم تركيب عناصر الوصل اللازمة في المواقع وعند المناسيب وبالابعاد المحددة في المخططات والمواصفات الخاصة، كما يجب طلاء الجدران بطبقة المونة الاسمنتي المكون من خليط الاسمنت والرمل الناعم بنسبة واحد الى واحد كما يجب تنفيذ طبقة من المواد مانعة التسرب عندما تنص المواصفات الخاصة على ذلك.

يجب العناية الخاصة بكافة الاعمال الخرسانية والاسمنتية بالمحافظة على الترطيب وتنفيذ اعمـال منع التبخر، وتوفير الشروط المناسبة لمنع ظهور اية تشققات وعند ملاحظة مثل هذه التشققات يجب على المقاول اتخاذ الاجراءات اللازمة لاغلاقها باستخدام المواد المعتمدة والمقبولة فنيا دون اية تعويضات اضافية لقاء ذلك، واذا فشل المقاول بناء على الاختبارات بتحقيق ذلك، يجب عليه وعلى نفقته الخاصة ازالة الاعمال غير المقبولة واعادة التنفيذ طبقا للمواصفات المعتمدة.

يجب عدم المباشرة بتركيب هياكل واغطية غرف التفتيش وفتحات التصريف والمصائد قبل الانتهاء من اعمال رصف الطرق وتنفيذ الطبقات السطحية، ويجب تغطية غرف التفتيش وفتحات التصريف والمصائد بالواح معدنية قادرة على تحمل الاحمال الناتجة عن معدات واليات تنفيذ الطبقات الاسفلتية، وتتم ازالة هذه الالواح بعد الانتهاء من التنفيذ ويباشر بتركيب الهياكل والاغطية، ويجب العناية بتطابق اسطح الاغطية والهياكل مع اسطح الرصف.

يجب تركيب الاغطية والهياكل على قاعدة من الخرسانة الاسمنتية المسلحة يتم تنفيذها طبقا للمخططات والمواصفات الخاصة، ولا يجوز التركيب قبل انتهاء فترة انضاج الخرسانة وبلوغها المقاومة اللازمة التي يجب الا تقل عن ثمانين (80) بالمائة من المقاومة التصميمية المنصوص عليهـا بعـد ثمانية وعشرين(28) يوما، ما لم تسمح المواصفات الخاصة بخلاف ذلك.

عند ملاحظة عدم تطابق سطوح الاغطية والهياكل مع السطح النهائي للرصف يجب على المقاول تعديل مناسيب غرف التفتيش وفتحات التصريف والمصائد بقص الخرسانة او اضافة الارتفاع المناسب للخرسانة المنفذة وفق الطرق الفنية المتبعة دون ان يحق له المطالبة بأية مبالغ اضافية لقاء ذلك.

3- تمديد الانابيب وتنفيذ الوصلات

يجب تنفيذ تمديدات الانابيب من الانواع والاقطار وفي المواقع وطبقًا للميول والمناسيب المبينة في المواصفات الخاصة والمخططات ووثائق العقد باستخدام الطرق والمعدات المقبولة فنيا، ويجب ان يتم التمديد على طبقة الفرشة المعدة استنادا كاملا وثابتا على كامل طول الانابيب.

يجب تحميل ونقل وتنزيل الانابيب بعناية لمنع الحاق اية اضرار بها، ويجب على المقاول استبدال كافة الانابيب المتضررة او الانابيب المكسورة باخرى سليمة على حسابه الخاص.

يمكن بموافقة المهندس اصلاح الانابيب الحديدية المجلفنه طبقا لمواصفة AASHTO M36، ويجب عند تضرر طبقة الحماية الاسفلتية تنفيذ طبقة حماية جديدة باستخدام مواد مطابقة لمواصفة 190 AASHTO M.

يجب ان يتم تمديد الانابيب وكافة عناصرها طبقًا لتعليمات الجهات المصنعة، ويجب تنظيف كافة الانابيب والعناصر اية مخلفات او مواد غريبة قبل تمديدها، كما يجب ان يتم التحقق من مواقع ومناسيب الانابيب بالطرق المساحية المعتمدة لمثل هذه الاعمال، ويجب الا يزيد انحراف الانابيب عن الاستقامة الواصلة بين غرفتي التفتيش على اثنتي عشرة (12) ميليمترا، وعلى ثلاثة (3) ميليمترات في المنسوب، كما يجب ما لم تسمح المواصفات الخاصة بخلاف ذلك الا يقل ميل سطوح الجريان في الانابيب عن خمسة (5) بالألف .

يجب ان تكون نهايات الانابيب المتجاورة متطابقة وذات سطح جريان مستمر ويجب تنفيذ الوصل بينها باستخدام الطرق المبينة في نشرات الجهات المصنعة وباستخدام المواد المنصوص عليها في تلك النشرات.

عند تمديد الانابيب على فرشة من الخرسانة الاسمنتية، يجب قبل تنفيذ الفرشة تمديد الانابيب وتثبيت موقعها ومنسوبها باستخدام كراسي من القطع الخرسانية القادرة على تحمل وزن الانبوب وتثبيت موقعه ومنسوبه وعدم السماح بتحركه اثناء صب خرسانة الفرشة، وبعد ان يتحقق المهندس من استقرار الانبوب يتم البدء بصب الخرسانة من جهة التحشية الكاملة تحته حتى التحقق من تامين استناد على كامل الطول وعدم تشكل فراغات، مع واحدة للانبوب عن التحشية ضغط يؤدي الى رفع الانبوب، ثم يباشر بصب الخرسانة على جانبي الانبوب بالسمك وحتى الارتفاع المحدد في المخططات او المواصفات الخاصة او حسب تعليمات المهندس.

يجب تنفيذ الوصل بين الانابيب باستخدام المواد والطرق المنصوص عليها من قبل الجهات المصنعة او في المواصفات الخاصة او المخططات او تلك المبينة في بند الوصلات من هذا البند، ويجب ان تؤمن طريقة الوصل ثبات الانابيب بالنسبة لبعضها اثناء التنفيذ والتشغيل كما يجب ان تؤمن عدم تسرب المياه من الانابيب ما لم تسمح المواصفات الخاصة بخلاف ذلك.

4- اختبار الشبكة

يجب على المقاول وبحضور المهندس المشرف اختبار شبكة التصريف المنفذة المكونة من انابيب غير مثقبة ووصلات مانعة للتسرب فور الانتهاء من التمديدات ووصل كافة العناصر وذلك باستخدام احدى الطريقتين التاليتين حسب ما تنص عليه المواصفات الخاصة او حسب ما يقترح المقاول ويوافق المهندس:

ا- اختبار الضغط الساكن بالمياه:

تتلخص هذه الطريقة بتوفير مصدر للمياه يرتفع عن اعلى الانبوب الجاري اختباره مسافة واحد واثنين بالعشرة (1.2) متر، وبحيث لا يزيد هذا الارتفاع عن نهاية الانبوب من الجهة الاخفض على ستة (6) امتار وذلك بواسطة انبوب راسي، ويجب السماح بفترة امتصاص في الانابيب لمدة ساعة واحدة (1) ، ومن ثم يتم قياس المياه المتسربة باضافة الماء للتعويض عن النقص بواسطة وعــاء قياس (مدرج) خلال نصف ساعة، مع اخذ القياسات على فترات منتظمة كل عشر دقائق وتسجيل حجم المياه اللازم في كل قياس لاعادة مستوى الماء الى المستوى الاصلي عند بداية القياسات.

يجب الا تزيد كمية الماء اللازمة للتعويض عن النقص عن الكميات التالية حسب اقطار الانابيب المختبرة: - ستة بالمائة ( 6%) ليتر بالساعة لكل مائة ( 100 متر للانابيب ذات الاقطار حتى ثلاثين ( 30) سنتيمترا. - اثنا عشر بالمائة (12%) ليترا بالساعة لكل مائة متر للانابيب التي يزيد قطرها على ثلاثين( 30) سنتيمترا.

ب- اختبار الضغط بالهواء

يجب ان يتم ضغط الشبكة بعد سدها باحكام في الجزء المختبر بتطبيق ضغط هواء يعادل ضغط عمود مائي ارتفاعه مائة (100) ميليمتر عبر انبوب على شكل U، ومن ثم يتم فحص كافة عناصر الشبكة عند هذا الضغط بواسطة محلول صابوني ومراقبة ظهور اي فقاعات صابون ويجب على المقاول اجراء الاصلاحات اللازمة في كافة النقاط التي يلاحظ فيها التسرب بما في ذلك استبدال العناصر والانابيب عند اللزوم ومن ثم يكرر الاختبار حتى التحقق الكامل من عدم وجود اي تسرب لفقاعات الصابون ويجب بعد ذلك اعادة تطبيق ضغط هواء يعادل ضغط مائة (100) ميليمتر ماء ومراقبة الهبوط في الضغط ويجب الا ينخفض الى اقل من خمسة وسبعين (75) ميليمترا خلال خمس (5) دقائق.

ويجب على المقاول اصلاح كافة العيوب التي تظهر نتيجة الاختبار على حسابه الخاص دون ان يحق له المطالبة بأية تعويضات اضافية، كما يجب عدم السماح للمقاول باعادة الردم قبل فحص واختبار الشبكة والموافقة عليها واستلامها من قبل المهندس، ويتحمل وحده النتائج المترتبة عن عدم التزامه بذلك.

5- اعادة الردم:

لا يسمح بإعادة الردم قبل الانتهاء من تمديد الانابيب وكافة عناصرها وتنفيذ غرف التفتيش وانهاء كافة الوصلات يسمح واختبار التمديدات واستلامها من قبل الجهة المعنية، وتصلب الخرسانة وبلوغها مقاومة تكفي لتحمل الضغوط الناتجة عن الردم واليات الدك ولا تقل عن ثمانين (80) بالمائة من المقاومة التصميمية.

يجب اعادة الردم باستخدام المواد المقبولة فنيا طبقا للفصل (1-6) من هذه المواصفات العامة والمواصفات الخاصة ، ويجب عندما تكون الانابيب محمية من التاكل بأية مواد مراعاة عدم الحاق اي ضرر بمواد الحماية، كما يجب ان يتم الردم بغض النظر عن مواده بشكل متوازن على جانبي الانابيب.

عند ملاحظة اية هبوطات في الانابيب اثناء فرد ودك مواد الردم، يجب اعادة الحفر واعداد الطبقة السفلية تحت الانابيب واعادة تمديد الانابيب طبقًا للمواصفات الخاصة او هذه المواصفات العامة، ويتحمل المقاول وحده كافة التكاليف المترتبة على ذلك، ولا يحق له المطالبة بأية تعويضات إضافية.

يجب ان يتم الردم حول انابيب الصرف وفوقها لارتفاع لا يقل عن ثلاثين (30) سنتيمترا باستخدام مواد حبيبية متدرجة قابلة للدك يتم تنفيذها على طبقات لا يزيد سمك الواحدة على خمسة عشر (15) سنتيمترا، ودكها باستخدام معدات دك يدوية او الية لا تلحق الضرر بالتمديدات وتحقق درجات الدك المتجانسة على كامل عمق الطبقة المدكوكة، ويجب ان يستمر الدك حتى بلوغ درجة دك لا تقل عن خمسة وتسعين (95) بالمائة من الكثافة الجافة القصوى عند نسبة رطوبة لا تختلف عن الرطوبة المثالية باكثر من اثنين (2) بالمائة حسب اختبار بروكتور المعدل AASHTO T 180.

عندما تنص المواصفات الخاصة على استخدام مواد اعادة ردم معالجة بالاسمنت او خرسانة اسمنتية حول الانابيب، فان تنفيذ ذلك يجب ان يتم طبقًا للمواصفات الخاصة، ويجب ترطيب السطوح التي ستنفذ فوقها وتنظيفها من " المواد الغريبة، كما يجب الا تقل كمية الاسمنت في الخلطة الخرسانية عن مائة وخمسين ( 150 كيلوغراما للمتر المكعب، والا تقل المقاومة المكعبية بعد ثمانية وعشرين 28 يوما على عشرة (10) ميجا باسكال ، كما يجب الا يزيد الهبوط (التكــوم Slump) على خمسة وسبعين (75) ميليمترا، ويجب استخدام الخلطة وردمها وفردها خلال ساعة واحدة بعد التجهيز .

بعد استكمال اعمال الردم حول الانابيب وفوقها بسمك لا يقل عن ثلاثين ( 30 ) سنتيمترا واختبار وقبول الدك ما يجب ان تتم اعمال اعادة ردم الاجزاء المتبقية من الحفر طبقًا لمتطلبات البند (1-6) من هذه المواصفات العامة، وباستخدام المواد المقبولة فنيا على الا يقل تصنيفها عن 24- حسب تصنيف 145 AASHTO على طبقات مع معدات الدك المستخدمة، ودكها بشكل متجانس لكامل سمك كل طبقة حتى درجات دك لا تقل عن خمسة 95 بالمائة من الكثافة الجافة القصوى المحددة من اختبار بروكتور المعدل حسب 180 AASHTO T وعند نسبة رطوبة لا تختلف عن المثالية باكثر من اثنين (2) بالمائة، ويجب على المقاول وضع الاشرطة التحذيرية في اعلى كل طبقة من طبقات اعادة الردم، ويجب ان يبين نوع الخدمة وعمقها بشكل واضح.
