3-8-1 التكسية الحجرية:

1-3-8-1 الوصف:

يتضمن هذا العمل توفير المواد وتنفيذ الاعمال اللازمة لتكسية الميول باستخدام الحجارة المفككة او المربوطة بالمونة، او التكسية الحجرية المعبأة في السلال (Gabions)، وفق الابعاد وفي المواقع المحددة في المواصفات الخاصة ووثائق العقد الأخرى.

2-3-8-1 المواد:

1- المواد الحجرية:

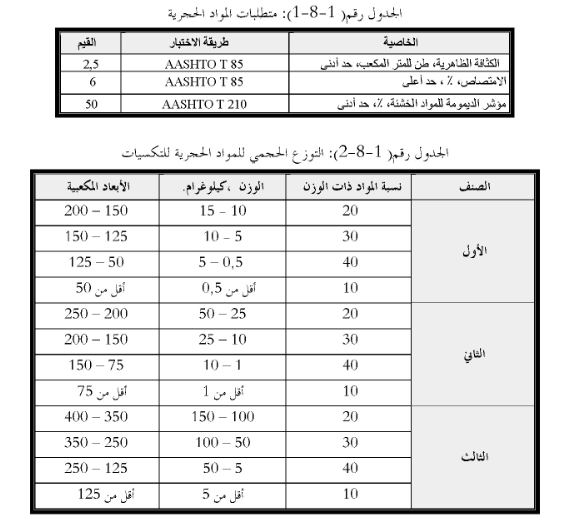

يجب ان تكون المواد الحجرية المستخدمة لتكسية وحماية المنحدرات من الصخور الصلبة المقاومة للعوامل الجوية والمياه وان تكون خالية من التشققات ومن المواد الطينية والمواد الاخرى القابلة للتحلل والمواد الضعيفة، ويجب، ما لم تنص المواصفات الخاصة على خلاف ذلك، ان تحقق المتطلبات النوعية المبينة في الجدول رقم (1-8-1)، كما موضح ادناه .

 تحقق مواد التكسية الحجرية المفككة او المربوطة بالمونة متطلبات التوزع الحجمي المبينة في المواصفات الخاصة و وثائق العقد او احد التوزيعات المبينة في الجدول رقم (1-8-2)، ويجب الا يقل البعد الاصغر للحجر عن 20سم او ثلث (1/3) بعده الاقصى ايهما اكبر ، يجب ان تكون المواد من الحجارة ذات الزوايا لتامين الاحتكاك الكافي بين الأحجار.

اما الاعمال التكسية بالسلال فيمكن استخدام الاحجار المدورة ويجب ان يترواح مقاس الاحجار المستخدمة بين مائة ومائتي (100 – 200) ميليمتر، ووزنها بين اثنين وخمسة عشر (2-15( كيلوغراما، كما يجب الا تقل نسبة الاحجار التي يزيد وزنها على خمسة ( (5 كيلوغرامات عن خمسين (50) بالمائة.

يجب على المقاول قبل المباشرة بالتنفيذ بمدة لا تقل عن خمسة عشر يوما اختيار مصادر المواد الحجرية واجراء الاختبارات اللازمة عليها وتقديم تقرير فني عن المصادر ونوعية المواد المتوفرة وكمياتها التقديرية للمهندس للحصول على ان يحصل المقاول على موافقة الجهات المالكة على استخدام تلك المصادر.

2- المونة الاسمنتية:

يجب ان تكون المونة الاسمنتية المستخدمة للتكسية بالحجارة المربوطة بالمونة من خليط الرمل والاسمنت والماء، بنسبة واحد (1) اسمنت الى ثلاثة (3) رمل بالمونة ويجب ان تحقق متطلبات مواصفة ASTM C270، ويجب ان يكون الاسمنت المستخدم من الاسمنت البورتلاندي العادي او مقاوم للاملاح ومطابقًا لمتطلبات المواصفة القياسية ASTM C150 ما لم تسمح المواصفات الخاصة بصنف اخر، ويجب توريد الاسمنت من مصادر معتمدة، وان ترفق مع الاسمنت شهادات ضمان المصدر مصدقة ومعتمدة.

كما يجب ان يكون الماء المستخدم في الخلط مطابقا لمتطلبات البند (1-5-3( من هذه المواصفات، ويجب ان يكون الرمل المستخدم مطابقًا لمتطلبات المواصفة 45 AASHTO M.

3- السلال المعدنية :

يجب، ما لم تنص المواصفات الخاصة على خلاف ذلك، ان تكون الاسلاك المستخدمة في صناعة وتجميع السلال بما في ذلك اسلاك الاطراف والربط والوصل من الاسلاك المطابقة لمواصفة 641 ASTM ، ويجب الا يقل قطر تلك الاسلاك عن ثلاثة ( 3 ) ميليمترات ويجب ان تكون مجلفنة ومغطاة بالزنك بمعدل لا يقل عن اربع وعشرين بالمائة (24) من الكيلو غرام للمتر المربع، ويجب عندما يطلب المهندس ذلك، التحقق من التغطية بموجب اختبار 56 AASHTO T 65M/T، ويمكن قبول المواد بناءا على شهادة ضمان المصدر، او الاختبار ASTM E376 حسب ما يامر به المهندس.

يجب تصنيع السلال بحيث لا تزيد ابعاد فتحاتها على مائة (100 ميليمتر ويجب توريد السلال على شكل قطع تسمح بتجميع السلال بالمقاسات المحددة على المخططات او في المواصفات الخاصة، وعندما يزيد طول السلال على مثل ونصف (1.5) عرض قاعدتها او الف ومائتي ( 1200 ميليمترا ، ايهما اصغر، يجب تقسيمها الى خلايا متساوية الطول والعرض بواسطة عناصر وسطية تفصل بين الخلايا المتجاورة من نفس نوع الشبك ومقياس

الاسلاك التي تتألف منها السلال المعدنية, يجب ان تكون السلال المجمعة وكافة المواد المستخدمة في التجميع قادرة على تحمل الضغط الناتج عن تعبئتها بالاحجار.

3-3-8-1 التنفيذ:

1- التكسية من الحجارة المفككة

عندما تنص المواصفات الخاصة او وثائق العقد الاخرى على تنفيذ التكسية من الاحجار المفككة، يجب على المقاول قبل المباشرة بتنفيذها، اعداد السطوح والميول التي ستنفذ فوقها والهائها بحيث تشكل سطحا ثابتا ومستويا وفق المقطع العرضي المعتمد، ويجب معالجة كافة مناطق الهبوطات والارتفاعات كما يجب انهاء الميول ضمن تفاوت لا يزيد على حدود الانماء المبينة في المواصفات الخاصة ووثائق العقد الاخرى او متطلبات انهاء اعمال الردم المبينة في البند (1-4) من هذا القسم.

كما يجب على المقاول قبل المباشرة بتنفيذ التكسية من الحجارة تنفيذ خندق عند التقاء الميل مع سطح الارض الطبيعية بالابعاد المبينة على المخططات او وثائق العقد الاخرى، ويجب، ما لم تنص وثائق العقد على ابعاد محددة الا يقل عرض الخندق عن سمك طبقة الحماية المقرر تنفيذها وعمقه لا يقل عن ستين (60) سنتيمترا.

يجب ان يتم وضع مواد التكسية بطريقة لا تضر بالميول التي يتم تنفيذ حمايتها، ويجب وضع التكسية من المفككة بالسمك المطلوب وبحيث تستقر وفق زاوية الاحتكاك الداخلي في دفعة واحدة او على طبقات، وفق ما تنص عليه المواصفات الخاصة او وثائق العقد الاخرى، ويجب ان يتم التنفيذ بحيث تكون الحجارة ذات المقاس الاكبر في الجزء السفلي من الميل، كما يجب اتخاذ الوسائل المناسبة للفرش بحيث يتم تجنب الانفصال بين المقاسات ، ويجب ملئ الفراغات بين الاحجار الكبيرة بمواد حجرية ذات مقاسات اصغر.

2- التكسية بالحجارة المربوطة بالمونة

يجب على المقاول قبل المباشرة بالتنفيذ اعداد السطوح وفق الطريقة المبينة في الفقرة (1) اعلاه ويفضل اختيار الحجارة بحيث تكون نسبة الحجارة التي لها وجه مستوي واحد على الاقل حوالي خمسين (50) بالمائة، كما يجب فرش حجارة التكسية وصفها بطريقة تجعل وجوه الحجارة المستوية هي الظاهرة وتكون الفراغات بين الحجارة المتجاورة بحدود خمسين الى مائة ميليمتر بعد الانتهاء من فرش الحجارة وتنظيفها من كافة المواد الطينية والغريبة وترطيبها بشكل جيد، يتم. تحشية المونة في الفواصل بالطريقة التي يوافق عليها المهندس حتى تتغلغل بين الحجارة لعمق يتراوح بين خمس وعشرين الى خمسين (25-50) بالمائة من سمك الحجر ذي المقاس الاكبر المستخدم، على الا يقل العمق عن مائة (100) ميليمترا، ويجب ان تكون المونة المستخدمة مطابقة لمتطلبات المواد المبينة في الفقرة (1-8-3-2)، وان يتم الانتهاء من فرشها وتحشيتها قبل بداية زمن الشك الاولي، كما يجب على المقاول القيام باعمال الترطيب والمعالجة برشها وغمرها بالمياه او تغطيتها باكياس الخيش الرطبة وتغطية هذه الاكياس باغطية بلاستيكية، ومعاودة ترطيب اكياس الخيش مرتين على الاقل يوميا ثم اعادة تغطيتها بالبلاستيك، او تنفيذ اغشية الانضاج حسب ما تنص عليه المواصفات الخاصة ويامر به المهندس ويجب الا تقل مدة المعالجة عن المدة المحددة في المواصفات الخاصة او ثلاثة أيام ايهما اكبر.

3- التكسية بالسلال المعدنية

عندما تنص المواصفات الخاصة ووثائق العقد الاخرى على تنفيذ تكسية حجرية معباة في سلال معدنية فان هذه الاعمال يجب تنفيذها في المواقع المحددة في وثائق العقد او خطيا من قبل المهندس .

يجب تجميع السلال المعدنية بحيث يتم تجميع الجوانب والقاعدة بالكامل، اما الغطاء فيثبت من ا احد جوانبه فقط ، ويجب يتم التجميع باستخدام الطرق والمواد الموصى بها من قبل الجهة المصنعة، ويجب ان تحقق كافة مواقع ومواد التجميع مقاومة لا تقل عن تلك المحددة للسلة.

بعد تجميع السلال وفحصها وقبولها من قبل المهندس، يتم وضع هذه السلال فارغة في المواقع المحددة على المخططات ووثائق العقد الاخرى، ويتم الربط بين العناصر المتجاورة بواسطة اسلاك تربيط لها نفس مواصفات اسلاك تجميع السلال ، كما يتم ربط قاعدة السلال من الجهة الامامية والخلفية مع سلال الصف المنفذ سابقا في حال وجوده.

بعد وضع وربط السلال مع بعضها وشدها لتاخذ الوضع الاقرب الى المسار المحدد، يتم تعبئة السلال بالمواد الحجرية المطابقة للمواصفات المعتمدة، ويجب ان تعبئة المواد على طبقات لا تزيد على ثلاثين ( 30 ) سنتيمترا للسلال التي يزيد ارتفاعها على ستين سنتيمترا اما السلال التي يقل ارتفاعها عن ذلك فتتم تعبئتها على طبقتين متساويتين تقريبا، بعد الانتهاء من تعبئة مواد كل طبقة يتم ربط الواجهة الامامية للسلة مع الواجهة الخلفية ب واسطة اسلاك ربط لها نفس مواصفات اسلاك التربيط المستخدمة في التجميع، ويتم لفها حول فتحتين مجاورتين من السلة لتشكيل الربط الكافي، ومن ثم تستانف تعبئة المواد حتى امتلاء السلة لحد يسمح بتغطيتها بواسطة الغطاء والحصول على سطح علوي شبه مستوي، بعد الانتهاء من تعبئة واغلاق السلال في كل صف. يجب اعادة الردم خلفها بمواد مطابقة لمتطلبات مواد اعادة الردم المنصوص عليها في المواصفات الخاصة، ويجب ما لم تنص المواصفات الخاصة على نوع محدد ان تكون مواد اعادة الردم من الصنف .
