اعادة الردم - الاعمال المدنية في مشاريع المرافق العامة

المؤلف: وزارة الاشغال العامة والطرق ( قطاع الطرق )

المصدر: المواصفة العامة لإنشاء الطرق

الجزء والصفحة: ص 92-95 القسم الاول ( الاعمال الترابية )

2023-09-13

976

4-6-1 اعادة الردم

قبل المباشرة باعمال اعادة الردم يجب الانتهاء من اعداد وتنفيذ اساس المرافق العامة وتمديد الخطوط وتنفيذ غرف التفتيش والعناصر الاخرى التابعة للمرافق العامة وتنفيذ طبقة الحماية حول الانابيب واستلام اعمال المرافق العامة من قبل ممثل الجهة ذات العلاقة.

يجب ان يتضمن اعداد اساس المرافق العامة الدك الوقائي لقاع الحفرية وذلك بحرث طبقة التربة وترطيبها او تجفيفها حتى نسبة رطوبة لا تزيد او تنقص عن الرطوبة المثالية بأكثر من اثنين (2) بالمائة ويجب الدك حتى درجة دك لا تقل عن من الكثافة الجافة القصوى المعتمدة من اختبار بروكتور المعدل للتربة المدكوكة ما لم تنص المواصفات الخاصة على درجات دك، اعلى ويجب معالجة المناطق الضعيفة او المناطق التي لا تحقق درجات الدك المعتمدة.

يجب ان يتم تنفيذ طبقة فرشة المرافق العامة بالسمك المقرر باستخدام مواد مطابقة للمواصفات المعتمدة لدى الجهات المعنية، كما يجب فرد وتسوية ودك هذه المواد حتى درجة دك تساوي درجة الدك المطلوبة للطريق عند المنسوب المحدد او تسعين (90) بالمائة ايهما اكبر ، ويجب ان يكون السطح الناتج قادرًا على تامين اساس متين ومستقر لتحمل الانابيب والاعمال التالية، كما يجب ان يكون مطابقا للمناسيب والميول المبينة في المخططات ووثائق العقد الاخرى وان يكون مستويا بحيث يكون استناد الانبوب عليه كاملا في كافة النقاط.

لا يسمح بالمباشرة بتنفيذ اعمال الردم حول المنشآت الخرسانية غرف التفتيش - غرف الصمامات الاساسات ،وغيرها) قبل بلوغ كافة الاعمال المنفذة من الخرسانة المصبوبة في الموقع مقاومة لا تقل عن ثمانين( 80) بالمائة من المقاومة المنصوص عليها في وثائق العقد، ويجب ان تكون هذه العناصر قادرة على مقاومة الاحمال والقوى تفريغ وفرد ودك مواد الردم و حركة المعدات عن اعمال والاليات.

يجب قبل المباشرة باعمال اعادة الردم معالجة كافة المناطق التي حصل فيها انهيارات او تخلخل في تربة جوانب الحفرية وذلك بزيادة القص حتى حدود الانهيارات او التخلخل وازالة المواد المفككة وغير المستقرة واعادة الردم باستخدام نفس المواد المستخدمة في اعادة ردم حفرية المرافق العامة.

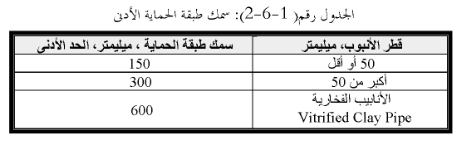

يجب ان يتم تحديد سمك طبقة الحماية حول وفوق الانابيب طبقًا لمواصفات الجهات صاحبة العلاقة، ويجب الا يقل السمك حول وفوق الانابيب عن القيم المبينة في الجدول (1-6-2)، ما لم تنص المواصفات المعتمدة لدى الجهات المعنية على خلاف ذلك.

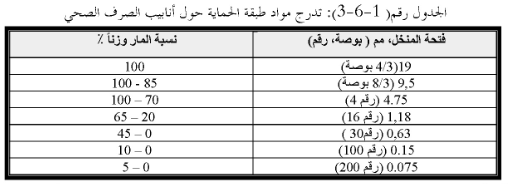

يجب تنفيذ طبقة حماية الانابيب وعناصر المرافق العامة على جانبي الانابيب والعناصر وكامل عرض حفرية الخدمات باستخدام مواد حبيبية لا يقل تصنيفها عن (6-1-A ولا يزيد مقاسها الاقصى على تسعة عشر ( 19 ميليمترا ) ويمكن استخدام التدرج المبين في الجدول ( 1-6-3)، لم تنص المواصفات الخاصة والمواصفات المعتمدة لدى الجهات ذات العلاقة على خلاف ذلك.

يجب الا تحوي المواد المستخدمة للردم حول الانابيب مواد عضوية قابلة للتحلل، او املاح قد تلحق الضرر بالأنابيب ووصلاتها، مثل املاح الكبريتات والكلور بنسب تزيد عن واحد ( 1 ) بالمائة وزنا ، ما لم تنص المواصفات الخاصة بالجهات ذات المرافق على قيم اقل، كما يجب الا تحوي اية مواد طينية والا يزيد مؤشر لدونتها على ستة (6%).

يجب قبل المباشرة بتنفيذ طبقة حماية المرافق العامة ازالة كافة المواد المفككة والغريبة والمخلفات من قاع الحفر، ويجب ان يتم فرد مواد طبقة حماية الانابيب بشكل متزامن على جانبي الانبوب على طبقات يتم تحديد سمكها بما يتوافق ومعدات الدك المستخدمة، على الا يتجاوز سمك الطبقة الواحدة خمسة عشر ( 15 سنتيمترا، ويجب ان تكون المواد قد تم ترطيبها مسبقًا حتى نسبة رطوبة بحدود اثنين (2) بالمائة زيادة او نقصا عن الرطوبة المثالية، ويجب دكها بواسطة معدات دك مناسبة قادرة على الدك، دون ان تلحق اية اضرار بالأنابيب وعناصرها وغرف التفتيش، مثل الدكاكات الصغيرة او الصفيحية ذات التشغيل اليدوي حتى درجة دك لكامل عمق الطبقة الجاري دكها، لا تقل عن وتسعين( 95 بالمائة من الكثافة الجافة القصوى حسب اختبار بروكتور المعدل 180 AASHTO T لنفس المادة، ويستمر فرد المواد والدك حتى تغطية الانابيب بطبقة الحماية وفق السمك المعتمد كما يجب على المقاول اتخاذ كافة الاحتياطات اللازمة لحماية الانابيب وعناصرها المختلفة وغرف التفتيش من اية اضرار ويجب عليه اصلاح اية اضرار قد تلحق بالأنابيب او عناصرها او رف التفتيش والعناصر الاخرى، نتيجة عمله دون ان يحق له اية مبالغ اضافية عن ذلك.

يجب ان يتم الردم فوق طبقة الحماية باستخدام مواد لا يقل تصنيفها عن 4-2-A و الا يزيد مؤشر لدونتها على عشرة (10) بالمائة.

يجب ان تكون نسبة رطوبة المواد المستخدمة في اعادة الردم مطابقة للرطوبة المثالية ولا تختلف عنها باكثر من اثنين(2) بالمائة، كما يجب فردها على كامل عرض الحفر في طبقات متساوية لا يزيد سمكها على خمسة عشر (15) سنتيمترا،

ودكها حتى درجة دك لا تقل عن خمسة وتسعين (95) بالمائة من الكثافة الجافة القصوى المقررة من اختبار بروكتور المعدل 180 AASHTO T.

يجب على المقاول استخدام الاليات والمعدات القادرة على تنفيذ اعمال اعادة الردم طبقا للمواصفات وتحقيق درجات الدك لكامل عمق الطبقة المدكوكة ويجب عند الضرورة تعديل سمك الطبقة المنفذة لتتوافق مع ا الية الدك المستخدمة وتحقيق درجة الدك المطلوبة، كما يجب الا يؤدي عمل الياته وطريقة التنفيذ الى الحاق اية اضرار بالمرافق العامة وعناصرها ويتحمل وحده المسئولية التامة عن الاضرار الناتجة . عمله عن وعليه القيام بكافة الاصلاحات ودفع كافة التعويضات المناسبة من حسابه.

لا يسمح للمقاول ول بتنفيذ الطبقة التالية من اعادة الردم قبل اجراء اختبارات الدك والحصول على موافقة المهندس على نتائج اختبارات درجات دك الطبقة المنفذة، ويجب ان تستمر اعمال اعادة الردم حتى منسوب اسفل طبقة قاعدة الطريق، او طبقات الرصيف او الجزر او سطح الارض الطبيعية حسب حالة الموقع.

يجب على المقاول اجراء كافة الاختبارات اللازمة للتحقق من مواصفات المواد المستخدمة في طبقة الحماية او اعادة الردم، ولا يسمح بتوريد اية مواد قبل الحصول على موافقة المهندس الخطية عليها، استنادا الى نتائج الاختبارات، وتعتبر موافقة المهندس مبدئية ويتم القبول النهائي على اساس نتائج اختبارات لعينات ممثلة للمواد الموردة فعلا . ويجب على المقاول التخلص من كافة المواد التي يتبين انها غير مطابقة للمواصفات، كما يجب عليه ازالة كافة الاعمال المنفذة باستخدام مواد غير مقبولة واعادة تنفيذها طبقًا للمواصفات وباستخدام مواد مقبولة ولا يحق للمقاول المطالبة بأية تعويضات لقاء ذلك.

يجب على المقاول وضع الاشرطة التحذيرية في اعلى كل طبقة من طبقات اعادة الردم.

ويجب ان يبين نوع الخدمة وعمقها بشكل واضح منعا لأي ضرر قد يلحق بالخدمة نتيجة تنفيذ الاعمال .
