2-5-1 طبقة القاعدة غير المعالجة

1-2-5-1 الوصف:

يشتمل هذا البند على متطلبات وطرق تنفيذ طبقة القاعدة باستخدام المواد المتوفرة المطابقة لمتطلبات المواصفات الخاصة وهذه المواصفات العامة دون اية اضافات لتحسين خواصها، ويمكن استخدام التربة الطبيعية المتوفرة في الموقع من نواتج الحفر او المجلوبة من مواقع الاستعارة كما تشتمل الاعمال توريد المواد المطابقة لهذه المواصفات العامة والمواصفات الخاصة وفردها ودكها في طبقات وفق السمك والمناسيب والميول المبينة في المخططات ووثائق العقد الاخرى، واتخاذ اجراءات تخفيف الغبار، وصيانة طبقة القاعدة لحين وضع الطبقات التالية.

2-2-5-1 المواد:

يجب ان تكون المواد المستخدمة في تنفيذ طبقة القاعدة غير المعالجة مطابقة للمتطلبات المنصوص عليها في المواصفات الخاصة او هذه المواصفات العامة، ويجب الا يقل تصنيف المواد الترابية المستخدمة عن (4-2-A) حسب تصنيف 145 AASHTO M، او التصنيف المنصوص عليه في المواصفات الخاصة.

كما يجب الا يقل تصنيف المواد المستخدمة عن (6-1-A-) عندما تكون الطبقات التالية اسفلتية او عند تنفيذ طبقة القاعدة في مناطق ذات منسوب مياه مرتفع.

ويجب الا تقل نسبة كاليفورنيا للتحمل (CBR) لعينة التربة المغمورة المستخدمة في طبقة القاعدة الترابية عن ثلاثون ( 30 ) بالمائة، ويجب الا يقل سمك طبقة القاعدة غير المعالجة عن عشرين (20) سنتيمترا.

يجب كلما امكن ذلك استخدام المواد المستخرجة من اعمال الحفر عندما تكون مطابقة او يمكن تحسينها بالخلط مع مواد ترابية اخرى لتصبح مطابقة لمتطلبات مواد طبقة القاعدة غير المعالجة المنصوص عليها في هذه المواصفات العامة او المواصفات الخاصة على ان يتم اتخاذ القرار بذلك بناءً على نتائج اختبارات عينات ممثلة لهذه المواد.

عندما تكون المواد الناتجة عن اعمال القطعيات وعناصره غير كافية او لا تحقق المواصفات المطلوبة فيجب على المقاول اختيار مواقع استعارة المواد والحصول على الموافقات اللازمة لاستخدامها وتنظيفها وتنسيقها عند انتهاء اعمال الاستعارة وفق الشروط الواردة في البند (1-4 اعمال الردم" من هذا القسم.

يجب على المقاول، قبل المباشرة بتوريد المواد بأسبوعين على الاقل من التاريخ المتوقع للمباشرة بنقل المواد من المصدر / المصادر المقترحة، تقديم تقرير فني يتضمن مصادر المواد المقترحة والكميات التقريبية في كل منها، ونتائج الاختبارات على عينات ممثلة لها في كل مصدر ، ويجب ان تشتمل على الاختبارات الاساسية التالية:

1- التصنيف حسب طريقة 145 AASHTO M.

2- علاقة الكثافة والرطوبة حسب طريقة 180 AASHTO T.

3- نسبة كاليفورنيا للتحمل ( CBR) للمواد المغمورة وفق طريقة ASTM D1883، او اي مؤشر قوة اخر تنص عليه المواصفات الخاصة .

على المقاول الحصول على موافقة المهندس الخطية على المواد والمصادر قبل المباشرة بتوريد المواد وتنفيذ الاعمال، وتعتبر كافة المواد الموردة والاعمال المنفذة قبل الحصول على موافقة المهندس مرفوضة ويجب ترحيلها وازالة كافة الاعمال المنفذة باستخدامها، ولا يحق للمقاول المطالبة بأية تعويضات لقاء ذلك.

لا تعتبر موافقة المهندس على المصدر موافقة نهائية ولا تعفي المقاول من مسئوليته عن جودة المواد والعمل المنفذ.

يجب ان تكون المياه المستخدمة في ترطيب مواد طبقة القاعدة نظيفة وخالية من اية مواد غريبة ولا تحتوي نسبة من الاملاح تؤدي الى زيادة نسبة الاملاح الكلية في التربة على واحد( 1) بالمائة.

3-2-5-1 المعدات:

يجب على المقاول توفير العدد الكافي من المعدات اللازمة والكادر الفني المؤهل لتشغيلها وادارتها لتنفيذ طبقة القاعدة طبقا للمخططات والمواصفات الخاصة، وهذه المواصفات العامة وانجاز العمل ضمن المدد المحددة في خطة العمل والبرنامج الزمني المعتمد ويجب ان تكون جميع المعدات بحالة فنية جيدة وذات انواع وقدرات تتناسب مع طبيعة العمل وظروف التشغيل، وان تشتمل كحد ادنى على:

1- اليات الحفر والنقل

2 اليات الفرد والتسوية

3- صهاريج مزودة برشاشات مياه قابلة للمعايرة.

4- دكاكات ذات نوعيات واوزان مناسبة للمواد المستخدمة ولسمك الطبقات.

كما يجب ان تكون جميع الاليات المستخدمة مستوفية لشروط ومعايير حماية البيئة والضجيج والاهتزازات المعمول بها في المناطق الحضرية، والا يؤدي عملها الى اية اضرار بالأبنية والمنشآت المجاورة او خطوط المرافق العامة المختلفة ، ويتحمل المقاول وحده اية اضرار تنتج عن استخدامه طرق تنفيذ او اليات ومعدات غير مناسبة، ويجب عليه تنفيذ اعمال الاصلاح او دفع التعويضات المترتبة على ذلك.

4-2-5-1 التنفيذ

يجب على المقاول قبل المباشرة بتنفيذ طبقة القاعدة، بما لا يقل عن خمسة عشر (15) يوما، ان يقدم تقريرا يشتمل على خطة العمل والفترة الزمنية المبنية على الشروط الفعلية للموقع، كما يجب ان يتضمن التقرير بيانا بالآليات المقرر استخدامها مبينًا فيه اعدادها وحالتها الفنية وقدرتها على تنفيذ الاعمال وفق خطة العمل والفترة الزمنية ، ولا يحق للمقاول المباشرة بتنفيذ طبقة القاعدة الترابية قبل الحصول على موافقة المهندس على خطة العمل والفترة الزمنية اللازمة للتنفيذ.

كما يجب على المقاول اعداد خطة التحكم بالمرور وتنفيذ بنودها واتخاذ كافة الاجراءات اللازمة لحماية المشاة والجوار. يجب ان يتم نقل المواد المعتمدة وفق مسارات محددة على شبكة الشوارع ووفق برنامج لا يؤدي الى عرقلة حركة المرور، النقل في مركبات قلابة ذات صناديق معدنية مغلقة ومغطاة لمنع تطاير الغبار وتلويث الشوارع.

يتم تفريغ حمولات المركبات، على السطوح المعدة مسبقا، في اكوام يتم توزيعها بشكل متساو تقريبا بحيث تعطي بعد فردها ودكها طبقة تحقق سمك طبقة القاعدة المطلوب.

يتم فرد المواد وتسويتها بواسطة الجريدر، كما يجب فرد المواد في طبقات لا يزيد سمكها بعد الدك على عشرين (20) سنتيمترا، ويجب في جميع الاحوال تنفيذ طبقة القاعدة غير المعالجة التي يزيد سمكها على عشرين (20) سنتيمترا على طبقتين متساويتين.

يمكن توريد المواد رطبة او جافة، ويجب اضافة الماء وتقليب التربة وخلطها حتى بلوغ نسبة رطوبة لا تختلف باكثر من اثنين ( 2 ) بالمائة عن الرطوبة المثالية المحددة من اختبار بروكتور المعدل لنفس المواد، وعند ملاحظة ان نسبة الرطوبة اعلى من الحدود يجب تقليب التربة وتهويتها لتصبح الرطوبة ضمن الحدود المناسبة للدك.

فور الانتهاء من الفرد والترطيب وتسوية المواد في سطوح مستوية ومتجانسة وتحقق السمك، والميول والمقاطع العرضية المبينة في المخططات او وثائق العقد الاخرى، يجب المباشرة بالدك باليات دك مناسبة للمواد والسمك ويمكن ان تكون دكاكات ذات اطارات حديدية ملساء ساكنة او اهتزازية او دكاكات ذات اطارات شبكية و لا يسمح باستخدام الدكاكات ذات حوافر الغنم لدك الطبقات الركامية، ويجب الاستمرار بالدك حتى تصبح نسبة الكثافة الحقلية الى الكثافة الجافة القصوى المحددة من اختبار بروكتور المعدل 180 AASHTO T ، لا تقل عن خمسة وتسعين(95) بالمائة عندما تكون الطبقات التالية طبقات ركامية ما تحت اساس او اساس او مائة (100) بالمائة اذا كانت الطبقات التالية طبقات اسفلتية.

تحديد درجة الدك لكل طبقة منفذة باتباع طريقة المخروط الرملي حسب اختبار 191 AASHTO T، او طريقة الجهاز النووي حسب 310 AASHTO T او اي طريقة لا اتلافية معتمدة ويجب عند استخدام طريقة المقياس النووي او اي طريقة لا اتلافية معتمدة اخذ ثلاث قراءات باتجاهات مختلفة لكل موقع ويعتبر معدل القراءات

كثافة الموقع، ويتم حساب درجة الدك باخذ نسبة الكثافة الحقلية من الكثافة الجافة القصوى المحددة من اختبار 180 AASHTO T، ويعتبر الحد الادنى المقبول لدرجة الدك لتحديد معامل الدفع بالطريقة الاحصائية هو درجة الدك المحددة، مطروحا منها اثنين (2) بالمائة.

5-2-5-1 الحفاظ على الطبقات المنفذة:

يجب على المقاول اتخاذ كافة الاجراءات والاحتياطات اللازمة لحماية وصيانة طبقات القاعدة المنفذة، والحفاظ على استواء سطوحها وميولها من اية اضرار والحفاظ على الطبقات ضمن درجات الدك المطلوبة لحين وضع الطبقات التالية.

يجب على المقاول في نهاية كل يوم عمل تشكيل ودك سطح طبقة القاعدة الى مقطع عرضي متجانس كافي: بتصريف المياه، كما يجب تنفيذ الاجراءات اللازمة لتصريف المياه أيا كان مصدرها ومنع تجمعها على سطح الطبقات المنفذة، ومنع جريانها على حواف الطبقات المنفذة بطريقة تسبب جرف المواد، كما يجب الا تؤدي المياه الى اية اضرار بالمباني والمنشآت المجاورة.

يتحمل المقاول وحده مسئولية الحفاظ على ثبات جميع طبقات القاعدة، ويجب عليه استبدال جميع المقاطع التي يرى المهندس انها تلفت او انزاحت بسبب العوامل الطبيعة كالتآكل والتعرية الناتجة عن الرياح او الماء.

لا يجوز ترك طبقة القاعدة المنفذة مكشوفة لمدة طويلة تزيد على اسبوعين بعد اختبارها وقبولها من قبل المهندس المشرف، واذا حدث ذلك، يجب على المقاول قبل المباشرة بتنفيذ الطبقات التالية اجراء الاختبارات اللازمة للتحقق من الرطوبة ودرجات الدك وتنفيذ اعمال الاصلاح اللازمة على نفقته الخاصة، ويجب على المقاول كذلك تنظيف طبقة القاعدة ورشها بالماء في الاوقات وبالكميات المحددة حسب تعليمات المهندس قبل تنفيذ الطبقات اللاحقة وللمهندس الصلاحية التامة بان يوقف جميع الاعمال الاخرى في المشروع حتى يقوم المقاول باجراء الصيانة الصحيحة لطبقة القاعدة المنفذة والمستلمة، كما ان له مطلق الصلاحية في اعادة فحص وتقييم طبقة القاعدة.

6-2-5-1 متطلبات الانهاء:

يجب انجاز طبقة القاعدة غير المعالجة طبقًا للابعاد والميول والسمك المبينة في المخططات والمواصفات الخاصة ، ويجب الا يزيد الفرق بين سمك الطبقة المنفذة والسمك المطلوب على اثنين 2 سنتيمترا، او عشرة (10) بالمائة من السمك المعتمد ايهما اقل يجب الا تختلف مناسيب السطح النهائي للطبقة المنفذة عن المناسيب المقررة باكثر من عشرة (10) ميليمترات نقص او (5) مليمترات زيادة اذا كانت الطبقة التالية طبقة اسفلتية، او عشرون ( 20 ميليمترا اذا كانت الطبقات التالية ركامية، ويجب ان التحقق من المناسيب على اساس قياس مناسيب السطح النهائي للمقاطع العرضية، المأخوذة كل خمسة وعشرين (25) مترا، على الا يقل عدد المقاطع عن خمسة ( 5 ) كل الفي (2000) متر مربع من الطبقة المنفذة، ويجب ان يتم القياس في خمس (5) نقاط مميزة على الاقل من كل مقطع عرضي.

يجب ان يتم التحقق من استواء السطح بالنظر وبالقياس بواسطة قدة مستقيمة معدنية طولها ثلاثة امتار، في خمسة مواقع بين المقاطع العرضية، ويجب الا يزيد الفراغ بين اسفل القدة والسطح المنجز بين اي نقطتي استناد متجاورتين على عشرين( 20) ميليمترا.

7-2-5-1 قبول الاعمال:

لقبول الاعمال يجب على المقاول ضبط جودة اعمال طبقة القاعدة غير المعالجة بالقيام بكافة الاجراءات اللازمة لضمان تحقيق المواد المستعملة وطرق التنفيذ المستخدمة والاعمال المنفذة لمتطلبات الجودة المنصوص عليها في هذه المواصفات العامة ووثائق العقد الأخرى.

ويجب على صاحب العمل التاكد من جودة الانتاج بالتحقق من قيام المقاول بتنفيذ اجراءات ضبط الجودة بالطريقة الصحيحة، اما بالاشراف المباشر على تنفيذ اجراءات ضبط الجودة، او بتنفيذ اجراءات تاكيد الجودة بشكل مستقل غير منحاز على عينات ممثلة وباعداد كافية للحكم على مستوى التنفيذ والبت في قبول الاعمال المنفذة من عدمه وذلك وفق الاسس المفصلة في القسم الحادي عشر (11) من هذه المواصفات العامة، ما لم تحدد المواصفات الخاصة ووثائق العقد الاخرى خلاف ذلك.

1- ضبط الجودة:

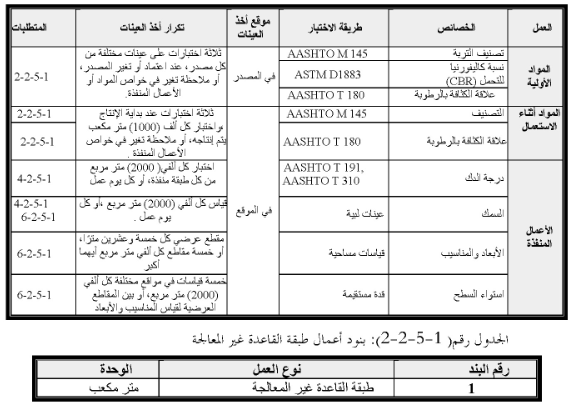

على المقاول ضبط جودة المواد والاعمال المنفذة ورصد وتوثيق وتحليل النتائج ورسم بيانات الجودة للخواص الحرجة، ويجب عليه القيام بجميع الاختبارات والقياسات المبينة في الجدول رقم (1-5-2-1)، و يجب على المقاول تزويد المهندس بنسخ عن جميع الاختبارات اولا بأول، كما يجب على المقاول تطبيق جميع البنود الواردة في البند (11-1-1 من هذه المواصفات العامة.

2- التأكد من الجودة:

يحق للوزارة في اي وقت التاكد من جودة المواد والاعمال المنفذة بالقيام او الامر بالقيام تحت اشرافها المباشر باختبار مواد طبقة القاعدة غير المعالجة، وفحص العمل المنفذ لكل او بعض بنود ضبط الجودة المحددة في الجدول رقم (1-2-5-1) من هذه الفقرة.

كما يحق للوزارة مراجعة سجلات المقاول لضبط الجودة ومقارنة تلك السجلات احصائيا بالنتائج التي تحصل عليها بالطريقة التي تحددها لتاكيد الجودة، حسب ما هو محدد في القسم الحادي عشر (11) من هذه المواصفات العامة، ويحق لها كذلك الكشف على مختبر المقاول ومعداته وجهازه الفني وطرق الفحص والاختبار والتنفيذ التي يتبعها للتاكد من كفاءة الجهاز الفني للمقاول ومعداته ومطابقة طرق الفحص والاختبار والتنفيذ للطرق المعتمدة.

1-5-2-8 القياس:

تقاس طبقة القاعدة غير المعالجة بالأمتار المكعبة او حسب ما تنص عليه المواصفات الخاصة للأعمال المنفذة والمقبولة فنيا الابعاد والمناسيب المبينة على المخططات او حسب تعليمات المهندس. ويجب عدم اجراء اي قياس لأغراض الدفع للمواد والاعمال التي تنفذ خارج الحدود المبينة في المخططات والمواصفات الخاصة او المحددة من قبل المهندس.

9-2-5-1 الدفع

يجب ان يتم الدفع عن كميات الاعمال المنفذة فعلا والمقبولة فنيا ضمن الحدود والابعاد المعتمدة بموجب اسعار العقد او عن الاسعار المخفضة نتيجة اعمال تاكيد الجودة عندما تنص وثائق العقد على ذلك، وتعد المبالغ المدفوعة تعويضا تاما . استخراج وتوريد وخلط ونقل وفرد وترطيب ودك المواد وانهاء الاعمال، بغض النظر عن مصادر المواد، طبقا لهذه المواصفات العامة والمواصفات الخاصة ووثائق العقد الاخرى، وتوفير وتشغيل الاليات والمعدات والعمالة واجراء الاختبارات والقياسات وكلما يلزم لتنفيذ الاعمال طبقا للمخططات والمواصفات الخاصة والعامة والرسوم والدفعات للغير، ويكون الدفع بموجب البند المبين في الجدول (1-5-2-2)، وبما لا يتعارض مع وثائق العقد .
