• التحكم في الأسطوانات أحادية الفعل

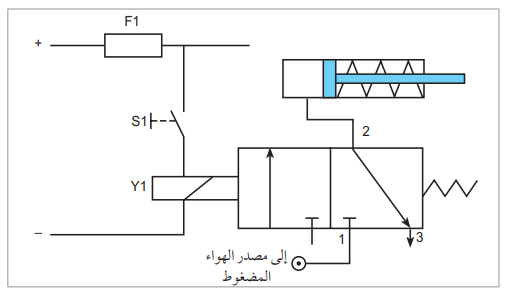

الشكل (25) يعرض مخططاً كهروهوائياً للتحكم في أسطوانة أحادية الفعل باستخدام صمام 2/3 بملف وزنبرك.

شكل (25)

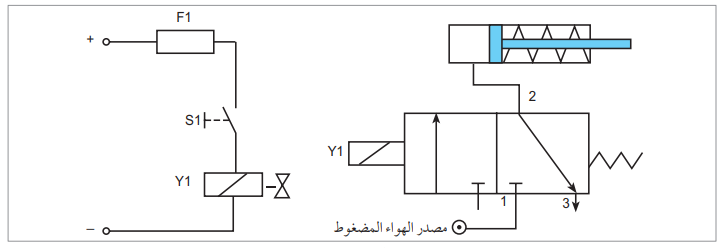

في الوضع العادي (من دون الضغط على ضاغط التشغيل) يكون الصمام في الوضع الأيمن بفعل الزنبرك. وكما هو واضح من مسار الهواء المضغوط داخل الصمام. فإن خط الهواء المضغوط يكون مغلقاً وتكون الأسطوانة أحادية الفعل موصولة مع خط العادم، وبالتالي تكون الأسطوانة متراجعة إلى الوراء. عند الضغط على ضاغط التشغيل، يصل فرق الجهد إلى طرفي ملف الصمام فيأخذ الصمام الوضع الأيسر أي يصبح المسار 1 ← 2 داخل الصمام مفتوحاً فتتحرك الأسطوانة إلى الأمام. وعند رفع الضغط على ضاغط التشغيل S₁ تتراجع الأسطوانة إلى الوراء فوراً. وعادة يتم فصل الدارة الكهربائية عن الدارة الهوائية، وبالتالي يتم رسم الدارة أعلاه كما هو موضح في الشكل (26).

شكل (26)

• التحكم بالأسطوانات ثنائية الفعل بواسطة صمام 2/4

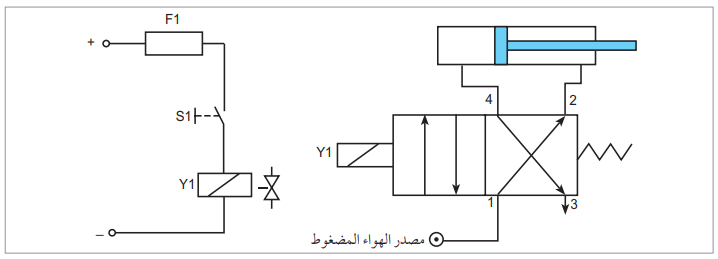

الشكل (28) يعرض مخططاً إلكتروهوائياً للتحكم بأسطوانة ثنائية الفعل باستخدام صمام 2/4 بملف وزنبرك.

شكل (28)

في الوضع الطبيعي (من دون الضغط على ضاغط التشغيل) يكون الصمام في الوضع الأيمن، وحسب مسارات الهواء في الصمام فإن الأسطوانة سوف تتراجع إلى الوراء. عند الضغط على ضاغط التشغيل، تأخذ مسارات الهواء الوضع الأيسر في مخطط الصمام؛ مما يسبب اندفاع الأسطوانة إلى الأمام. وتبقى الأسطوانة مندفعة إلى الأمام طالما بقي مصدر الجهد موصولاً على طرفي الملف Y₁.

• التحكم بالأسطوانات ثنائية الفعل بواسطة صمام 2/4 بملفين كهربائيين.

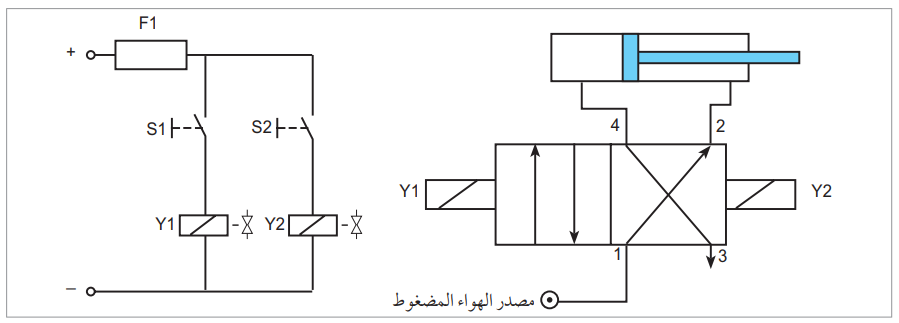

الشكل (29) يعرض مخططاً إلكتروهوائياً للتحكم بأسطوانة ثنائية الفعل باستخدام صمام 2/4 بملفين كهربائيين. عند الضغط على ضاغط التشغيل S₁، يصل فرق الجهد لتشغيل الملف Y₁ فيأخذ الصمام الوضع الأيسر، أي أن الأسطوانة تتقدم إلى الأمام. ويبقى الصمام على هذا الوضع حتى لو تم رفع الضغط عن كبسة التشغيل S₁ أما عند الضغط على كبسة التشغيل S₂ فإن الصمام يأخذ الوضع الأيمن وتتراجع الأسطوانة إلى الوراء.

شكل (29)

• التحكم بعمل الأسطوانات باستخدام المفاتيح الحدية.

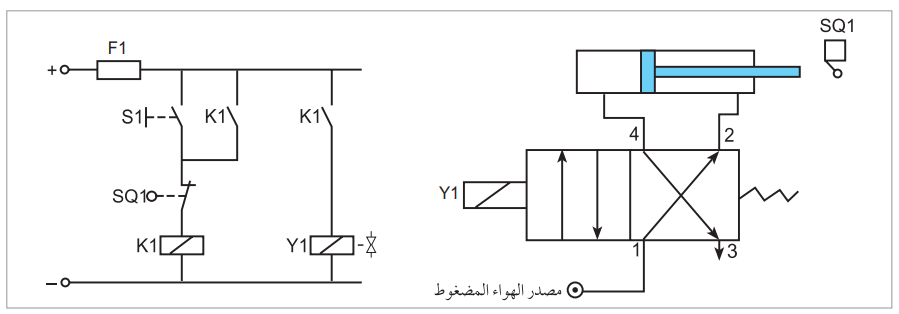

بالرجوع إلى الشكل (30) عند الضغط على الضاغط S₁ يعمل المرحل K₁ وبالتالي يعمل الصمام Y₁، فيتغير وضع الصمام إلى الوضع الأيسر فتتقدم الأسطوانة إلى الأمام. وتستمر الأسطوانة بالتقدم إلى الأمام حيث أن المرحل يبقى في وضع التشغيل حتى لو تم رفع الضغط عن الضاغط S₁، بفعل وجود الملامس K₁ الموصول على التوازي مع كبسة التشغيل في دارة تشغيل المرحل K₁. وعندما تصطدم الأسطوانة بالمفتاح التلامسي SQ₁، يفتح الملامس في المفتاح التلامسي؛ مما يسبب فصل مصدر الجهد عن ملف المرحل. وبالتالي ينقطع الجهد عن الصمام Y₁ فتعود الأسطوانة إلى الوراء.

شكل (30)

• التحكم بالأسطوانات باستخدام المؤقتات الزمنية

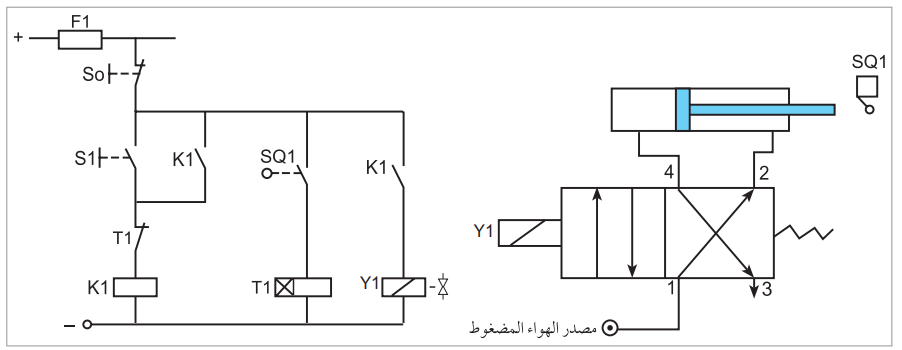

يعرض الشكل (31) الدارة الهوائية والدارة الكهربائية للتحكم بأسطوانة ثنائية الفعل تتقدم إلى الأمام، وتبقى في الوضع الأمامي لمدة زمنية معينة ثم تعود إلى الوراء.

شكل (31)

عند الضغط على الضاغط S₁ يعمل المرحل K₁, ويبقى في حالة التشغيل حتى لو تم رفع الضغط عن الضاغط S₁ بفعل الملامس K₁, الموصول على التوازي مع كبسة التشغيل. فيصل الجهد إلى الصمام Y₁, فيأخذ الصمام الوضع الأيسر وتتقدم الأسطوانة إلى الأمام. وعند وصول الأسطوانة إلى المفتاح التلامسي SQ₁ يعمل المفتاح التلامسي على إيصال مصدر الجهد إلى المؤقت  T₁الذي يبدأ بعد الوقت. وعند انقضاء المدة الزمنية المعير عليها المؤقت يفتح التلامس المغلق للمؤقت فيقوم بفصل الجهد عن ملف المرحل K₁، فيتحول المرحل إلى حالة الفصل وينقطع الجهد عن الصمام Y₁، فيأخذ الصمام الوضع الأيمن وتعود الأسطوانة إلى الوراء بفعل وجود الزنبرك في الصمام الاتجاهي.
