• مواصفاته

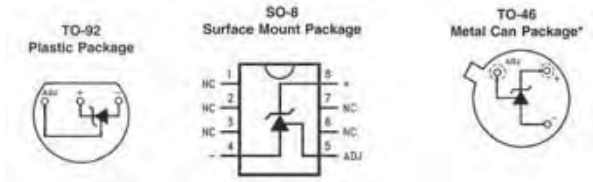

1- له ثلاثة أطراف شكل (16).

شكل (16)

2- مبدأ العمل التحكم في الجهد عن طريق التغير في درجة الحرارة m V/K10+

3- علاقة الجهد مع الحرارة علاقة خطية.

4- الجهد على طرفيه V2.98 على درجة حرارة ºC 25 وتيار mA1

5- مدى التيار μA400 إلى mA5.

6- المدى الحراري  ºC55 – إلى ºC 150 +

7- مدى الخطأ أقل من درجة واحدة في مدى 100 درجة.

8- الممانعة صغيرة.

هناك مجسات شبيهة مثل (335LM ، LM235) ولكن المدى الحراري لها أقل من LM135

• تطبيقاته

1- مجسات حرارية بسيطة

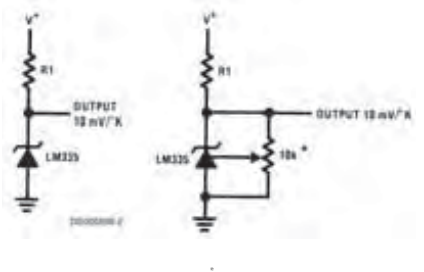

يبين الشكل (17) دارة بسيطة تستخدم المجس LM135 لقياس درجات الحرارة ويمكن إضافة مقاومة متغيرة كما هو مبين في الشكل لعمل ضبط جهد المخرج، فعند ارتفاع درجة الحرارة يرتفع الجهد على طرفي المجس mv 10 لكل درجة كليفن، ويمكن استخدام هذه الدرة البسيطة بإضافة دوائر تكبير أو مقارنة لزيادة الحساسية واستخدامها في العمليات الصناعية.

شكل (17)

ملاحظة: الطرف ADJ لا يستخدم في جميع التطبيقات، ويوضع المجس الحراري في الوسط المراد قياس درجة حرارته.

2- التحكم في درجة الحرارة

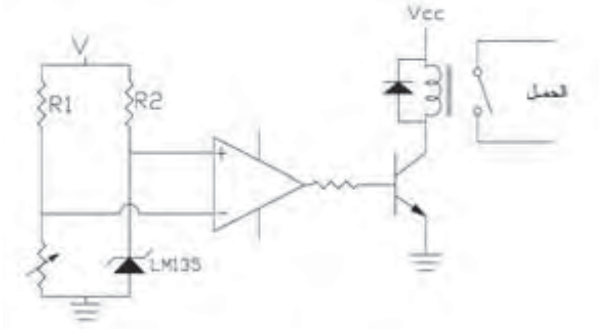

الدارة في الشكل (18) توضح كيفية التحكم في درجة حرارة غرفة عن طريق تشغيل مكيف هواء بارد.

ممكن ضبط درجة الحرارة المرادة عن طريق المقاومة المتغيرة (نقطة مرجعية). عند ارتفاع درجة الحرارة يزداد الجهد على المجس الحراري حسب العلاقةm V/K10+ حتى يصل إلى درجة الحرارة المطلوبة وينقل مكبر العمليات إلى التشبع الموجب عند ارتفاع درجة الحرارة عن النقطة المرجعية ويعمل الحمل، وعند انخفاضها مرة أخرى يقل الجهد على المجس، وينتقل مكبر العمليات إلى الصفر أو التشبع السالب، وبما أن الترانزستور من نوع NPN فإنه لا يعمل على الجهد السالب. ويفصل المرحل ويتوقف الحمل عن العمل.

3- ميزان حرارة فهرنهايتي F°

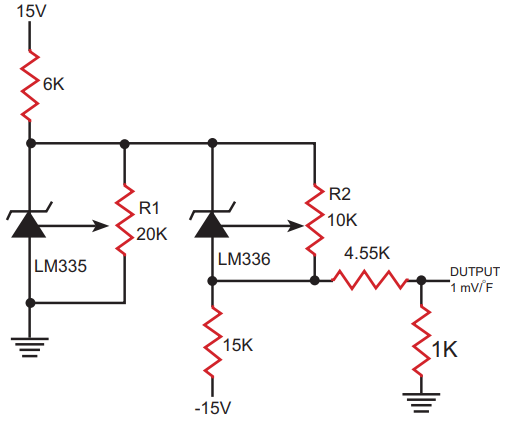

الدارة في الشكل (19) توضح كيفية عمل ميزان حرارة إلكتروني فهرنهايتي بحيث يكون المخرج mV/ºF1 ويتم ضبط المقاومة R₂ على جهد V2.554 والمقاومة R1 لضبط المخرج لإعطاء الجهد المناسب لدرجة الحرارة.

كل زيادة في درجة الحرارة درجة واحدة فهرنهايتية تعمل على رفع الجهد mV1، أي أنه إذا كانت درجة الحرارة 50 درجة فهرنهايتية يكون الجهد على المخرج mV50.

شكل (19)

فعند ارتفاع درجة الحرارة يؤدي إلى رفع الجهد على المجس، وكما هو مبين من الدارة في الشكل المجس موصول بالتوازي مع المقاومة المتغيرة، فعند ارتفاع الجهد على المجس يرتفع على المقاومة؛ مما يؤدي إلى رفع التيار المار عبر المقاومة، ويمر التيار عبر المقاومة KΩ 1؛ مما يرفع الجهد عليها إذن ارتفاع درجة الحرارة يؤدي إلى رفع الجهد على المقاومة KΩ 1.

4- ميزان حرارة مئوي ºC

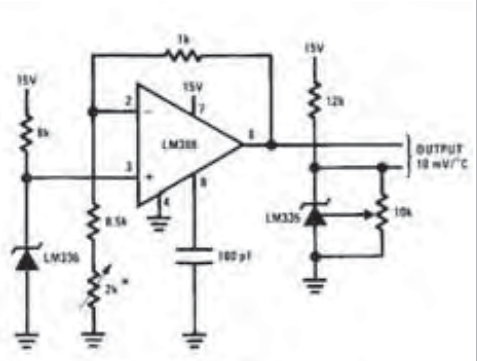

الدارة في الشكل (20) تبين عمل ميزان حرارة إلكتروني بحيث يكون المخرج m V/ ºC10 الفرق بين الدارتين.

شكل (20)

ويكون ضبط جهد المخرج عن طريق المقاومات المتغيرة. ويستخدم أيضاً هنا المجس الحراري LM336 وهو يعمل على مدى حراري حتى 75 درجة مئوية وهو يستخدم مع مكبر عمليات غير عاكس ليعطي فرقاً في الجهد مع الدارة الثانية.

5- مجس لتدفق الهواء Air Flow Detector

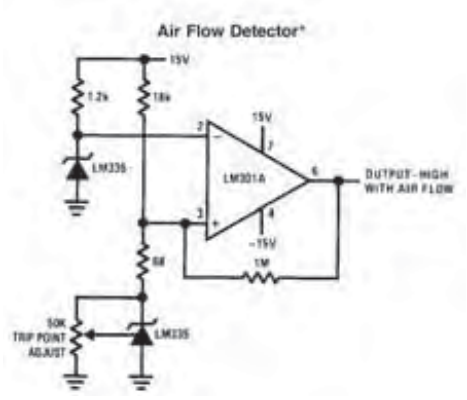

يبين الشكل (21) دارة إلكترونية تعمل على تحسس تدفق الهواء، بحيث تعمل على التسخين الذاتي للمجس عند تدفق الهواء.

شكل (21)

والدارة هنا تعمل على مقارنة حرارة مجسين وعمل تكبير مناسب للإشارة الخارجة – ملاحظة معامل التكبير هنا كبير لزيادة الحساسية.

يوضع المجس الأول في مكان لا يكون فيه مرور لتيار الهواء (بعيداً عن تدفق الهواء) ويوضع المجس الثاني في المكان المراد قياس تدفق الهواء فيه. وتكون درجة حرارة الوسطين للمجسين متساوية. فعند تدفق الهواء وتعرض المجس الثاني إلى تيار الهواء ترتفع درجة حرارته (نتيجة لتصادم ذرات الهواء مع المجس) فيرتفع الجهد على المجس، ويرتفع جهد المخرج على مكبر العمليات.
