علم الفيزياء : الفيزياء الحديثة : الألكترونيات :

شاشات العرض الرقمية (وحدة الشرائح السبعة) 7 Segment Displays

المؤلف: جهاد دريد / عثمان إرفاعية / باسل عبد الحق / يوسف شقير / إبراهيم محمود

المصدر: الالكترونيات الصناعية

الجزء والصفحة: ص144–145

2023-08-21

576

تستخدم شاشات العرض الرقمية كمؤشر رقمي في العديد من أجهزة القياس وكذلك بعض الأجهزة الكهربائية وتتكون من ثمانية ثنائيات باعثة للضوء، ويمكن التحكم بإضافة كل ثنائي على حدة، علماً بأن الثنائي ذا اللون الأحمر هو الأكثر شيوعاً واستخداماً في بناء شاشات العرض.

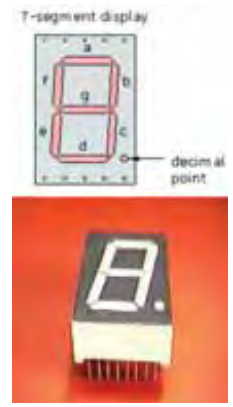

الثنائيات مرتبة ومرقمة كما في الشكل (28)، وعليه فإن توصيل جميع الثنائيات مع مصدر جهد كهربائي مقداره 5 فولت سيظهر الرقم ثمانية وهكذا بالنسبة لبقية الأرقام من 0 إلى 9.

الشكل (28)

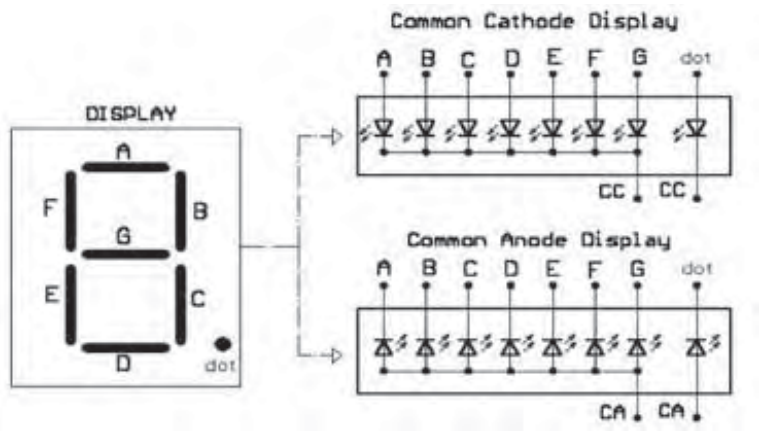

أما بالنسبة للثنائي (d.p) فهو يمثل الخانة العشرية، ويمكن بناء شاشات العرض بطريقتين كما في الشكل (29).

الشكل (29) توصيلة المصعد المشترك والمهبط المشترك

1- توصيلة المصعد المشترك Common Anode Displays)): في هذه الشاشات جميع المصاعد (Anodes) للثنائيات موصولة مع الطرف الموجب لمصدر الجهد لإضافة أي ثنائي في هذه التوصيلة يجب توصيل المهبط الخاص بالثنائي (a, b, c, d, e, f, g, d, p) بإشارة مقدارها صفر فولت.

عند ربط هذه التوصيلة بمصدر الجهد الموجب يجب مراعاة مواصفات الثنائي (20) كما في الشكل (30) وعليه يجب إضافة مقاومة مع المهبط، مثال على ذلك:

إذا كان جهد المصدر 5 فولت

شكل (30)

2- توصيلة المهبط المشترك Common Cathode Displays)):

في هذه الشاشات جميع المهابط (Cathodes) للثنائيات موصولة مع الطرف السالب (جهد يساوي صفراً) للمصدر ولإضافة أي ثنائي في هذه التوصيلة يجب توصيل المصعد الخاص بالثنائي (a, b, c, d, e, f, g, d, p) بمصدر الجهد الموجب مع الأخذ بعين الاعتبار مقاومة الحماية للثنائيات كما في المثال السابق.

مثال:___________________________________________

تطبيقات 7 Segment Displays

إظهار أرقام من خلال المفاتيح (تحويل من النظام الثنائي إلى BCD)

يوجد I_C جاهزة Decoder خاص بكل نوع من أنواع شاشات العرض (ممكن الاستعانة بكتب المكافئات للتعرف على هذه I_C) (مثل 74249، 74248، 74247 التي يطلق عليها 7 BCD to (Segment Decoder/Driver.

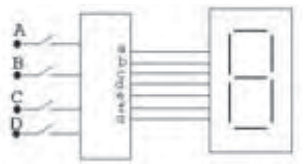

من الدارة في الشكل (31) عند الضغط على المفتاح D يظهر الرقم (1) وهكذا. ممكن استخدامه في كثير من التطبيقات مثل إظهار أرقام الغرف في الفنادق، أجهزة العد ... الخ.
