1. دارة وماض Flasher

يعد المتحكم الدقيق 16F84 من شركة Microchip من المتحكمات الدقيقة المستخدمة في كثير من التطبيقات بحيث يمكن برمجته بثوان ولعدة مرات (حوالي ألف مرة).

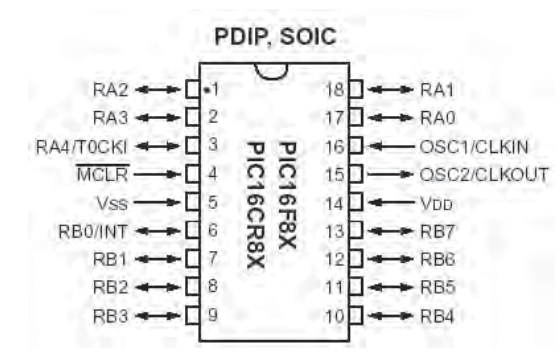

وكما هو موضح في الشكل له 18 طرفاً. يستعمل 13 طرفاً. RA4- RAO RB7- RBO كمداخل ومخارج. عند برمجتها كمخارج يمكن وصل ثنائي ضوئي مباشرة مع هذه المخارج لأنها تخرج تياراً مقداره 20 ميلي أمبير.

يتم توصيل الطرف VDD مع مصدر تغذية مستمر 5 فولت بينما يوصل الطرف VSS مع الأرضي. يستخدم الطرف 4 لمسح محتويات الذاكرة في هذه الرقاقة.

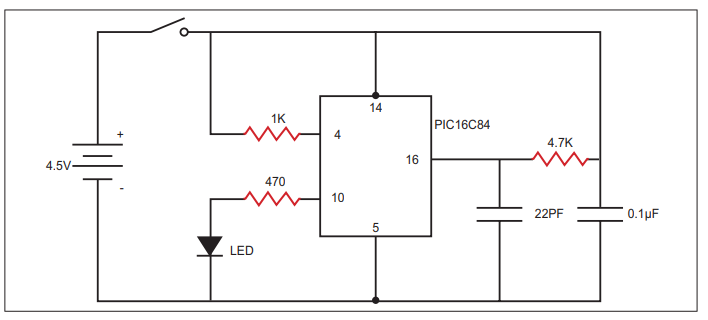

أما المنافذ 15، 16 فيتم استخدامها من أجل توصيل المذبذبات. يبين الشكل التالي دارة وماض (Flasher) باستخدام المتحكم الدقيق PIC 16C84.

يتم استخدام مذبذب من نوع RC، والمخرج RB4 لتوصيل الثنائي الضوئي. ويكون البرنامج الذي يؤدي عمل الوماض مكتوباً بلغة التجميع (Assembley language) كما يلي:

LIST P = 16C84

MOVLW 0

TRIS 6

OPTION

LOOP SLEEP

INCF 6,F

GOTO LOOP

END

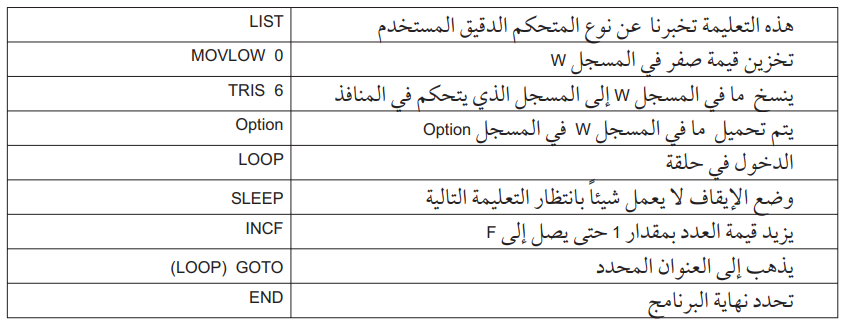

وتوضح هذه التعليمات عمل البرنامج:

يستخدم هذا البرنامج المؤقت الموجود داخل هذه الرقاقة، لإطفاء الثنائي وتشغيله الضوئي وذلك عند طريق تفعيل التعليمة SLEEP. وبالتالي يتم زيادة المسجل B كي يتم تغيير حالة المنافذ RBO – RB7. وبعدها يعود إلى وضع SLEEP بانتظار التكرار التالي (next loop).

2- عداد ثنائي باستخدام المتحكم PIC 16 F84

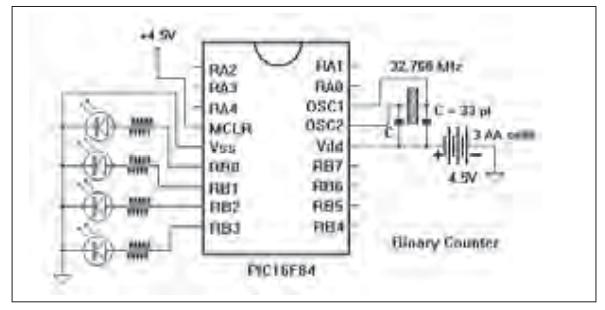

يبين الشكل التالي دارة عداد ثنائي باستخدام المتحكم الدقيق PIC16F84 .

ويكون هذا البرنامج لهذا العداد الثنائي كما يلي:



CLRF PORTB

LOOP:

INCF PORT B,F

BTFSS INTCON, TOIF

goto $-1

BCF INTCON, TOIF

goto loop

end

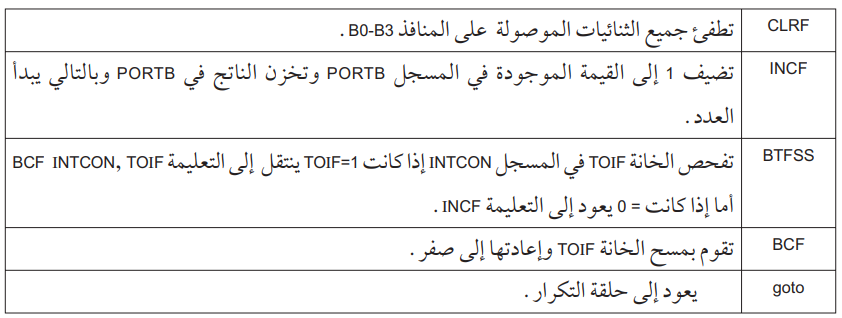

وتوضح هذه التعليمات عمل البرنامج كما يلي:
