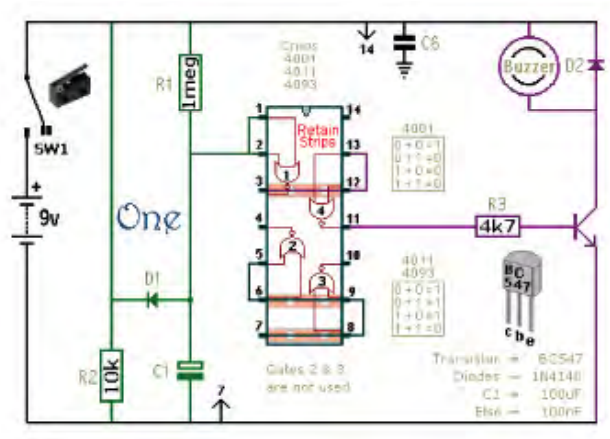

يبين الشكل التالي دارة إنذار بسيطة، تعمل على البطارية وتسحب تياراً صغيراً في وضع الإيقاف (Stand By). تستخدم بالأساس الدارة المتكاملة (CMOS4093) أو الدارات المتكاملة (CMOS4001) أو (CMOS4011). تجدر الإشارة إلى أن الدارة المتكاملة (CMOS4093). هي دارة قادح شميت ومع أنه يمكن استخدام كليهما، إلا أن الدارة المتكاملة (4093 CMOS) لها أداء مفتاحي (Switching Performance) أفضل يلاحظ عادة عندما تكون الفترة الزمنية أطول.

وتعمل هذه الدارة كما يلي:

عندما يكون المفتاح (SWI) مفتوحاً فإن الدارة لا تسحب أي تيار، وبعد إغلاق المفتاح بحوالي 90 ثانية فإنها تحدث صوتاً عن طريق الجرس (Buzzer). ويمكن تحديد الزمن الذي بعده يتم تشغيل الجرس بالاعتماد على المقاومة R1 والمكثف C1. يمكن استخدام هذه الدارة في تطبيقات أخرى، بحيث يتم استبدال الجرس (Buzzer) بمرحل صغير أو عازل ضوئي. وفي حالة استخدام مرحل، يجب أن تكون مقاومة ملفه على الأقل 250 أوماً. وعند استخدام العازل الضوئي، يتم وصل مقاومة مقدارها (1K) على التوالي مع الثنائي الضوئي.

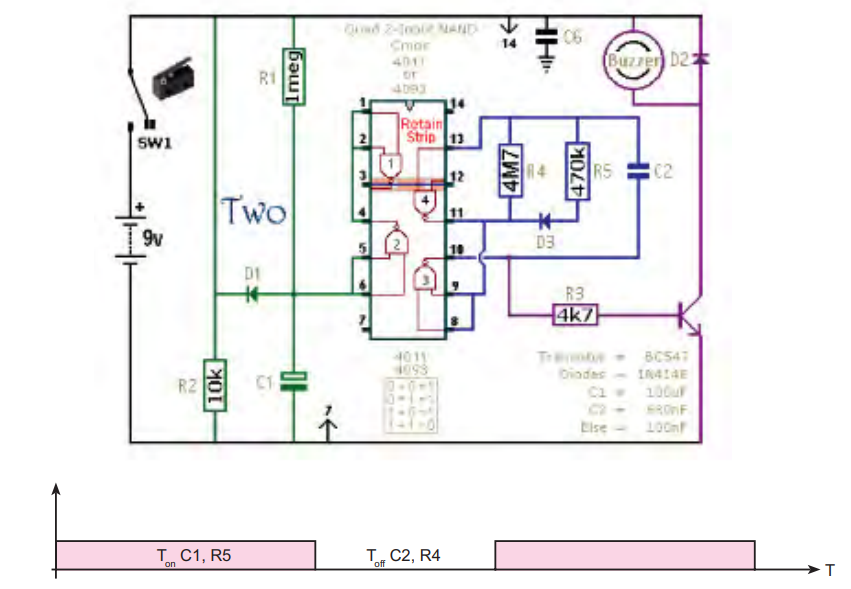

وباستخدام الرقاقة 4011 يمكن تعديل الدارة بحيث تعطي إنذاراً صوتياً متقطعاً. تعتمد طول فترة الصوت (T_on) على المقاومة R5 والمكثف C5، بينما يحدد الزمن بين الأصوات (T_off) عن طريق المقاومة R4 والمكثف C5.
