يمكن تقسيم الدارات الرقمية المتكاملة ليس بناء على الوظيفة فقط، ولكن اعتماداً على تكنولوجيا التصنيع المستخدمة وذلك إلى عائلات منطقية. تختلف العائلة عن الأخرى من حيث تركيبها، وجهود الدخل المناسبة لها والتي تمثل المستويين المنطقيين صفراً وواحداً بالإضافة إلى سرعة أدائها، ومقدار القدرة التي يمكن أن تقدمها في خرجها، والقدرة التي تستهلكها لأداء عملها، وبشكل عام يمكن المقارنة بين العائلات وتقييمها بناء على العناصر التالية:

1- قدرة المخرج Fan-out

ويعرف بعدد الأحمال القياسية التي يمكن لمخرج بوابة تغذيتها بالتيار دون الإخلال بعمله بشكل اعتيادي. الحمل القياسي هو مقدار التيار الذي يسحبه مدخل بوابة أخرى.

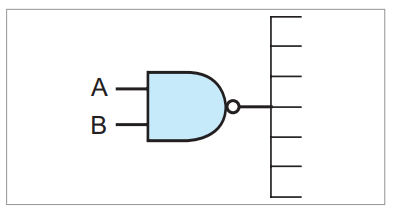

الشكل (1): عدد مداخل البوابات التي يمكن أن توصل بمخرج البوابة

2- تبديد القدرة

مقدار القدرة التي تبدد داخل البوابة، التي يجب توفيرها من قبل مصدر التغذية للدارة.

3- زمن التأخير Propagation Delay

مقدار متوسط الزمن اللازم لإحداث تغيير على مخرج البوابة عند حدوث تغيير على مدخلها.

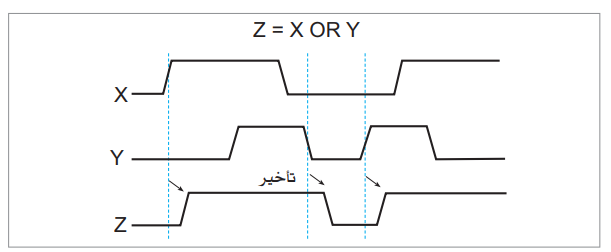

الشكل (2): زمن التأخير

4- منطقة الضوضاء Noise margin

الحد الأدنى من جهد الضوضاء الذي يمكن أن يسبب تغييراً غير مرغوب فيه على المخرج.

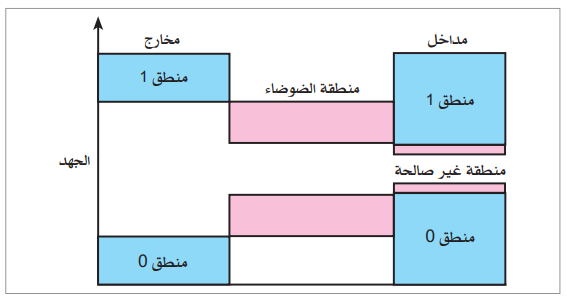

الشكل (4): مناطق الضوضاء

5- عدد المداخل Fan-in

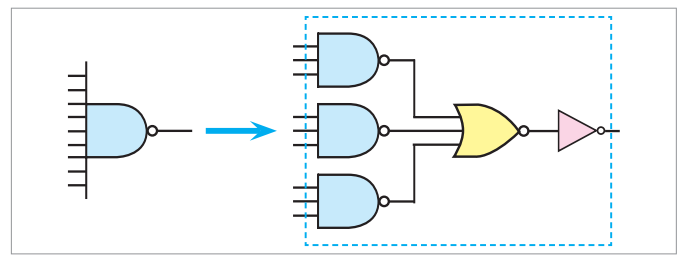

الشكل (4): عدد المداخل الاقصى

تتميز العائلة الواحدة بتوافقها بعضها مع بعض. أما الرقاقات التي تنتمي إلى عائلات مختلفة فتعد بصورة عامة غير متوافقة، ويلزم إضافة بعض الدارات لضبط توافقها بعضها مع بعض (أي فيما يخص جهود التغذية ومستويات الدخل والخرج).
