استخدام نبضة الساعة مع النطاطات Clocked Flip-Flops
المؤلف:
جهاد دريد / عثمان إرفاعية / باسل عبد الحق / يوسف شقير / إبراهيم محمود
المصدر:
الالكترونيات الصناعية
الجزء والصفحة:
ص81–82
2023-08-16
1034
أحيانا نحتاج إلى وجود تزامن في عمل النطاط مع الأجزاء الأخرى من الدائرة الإلكترونية. أي أننا لا نرغب في حدوث تغيير على مخارج النطاط بعد حدوث تغيير على مدخله / مداخله مباشرة ولكن فقط. في اللحظة التي نرغب في حدوث ذلك فيها. لتحقيق ذلك يتم إضافة مدخل آخر للنطاط، يطلق عليه اسم مدخل «نبضة الساعة» ويرمز له بالرمز CP أو CLK كما هو موضح بالشكل (10).

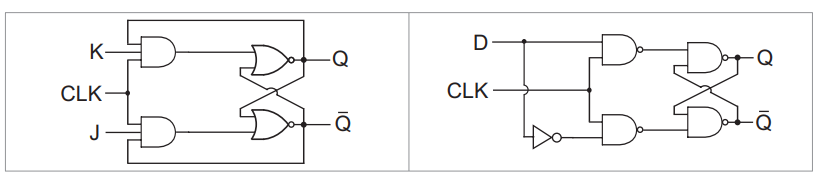

الشكل (10): استخدام نبضة الساعة مع النطاطات
من خلال هذا المدخل يتم إعطاء نبضة لتنقل التغيير الذي حدث على مدخل / مداخل النطاط على مخارجه. نبضة الساعة تفعل التغيير للنطاط، عندما يحدث تغير في قيمة إشارتها (النبضة الداخلة) من قيمة عظمى إلى قيمة دنيا أو العكس كما في الشكل (11).

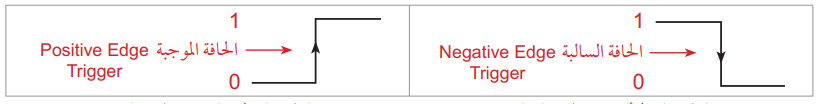

الشكل (11/أ): قدح الحافة السالبة الشكل (11/ ب) : قدح الحافة الموجبة
1- تقدح الحافة السالبة: في هذا النوع من القدح يستجيب النطاط عند حدوث تغيير من القيمة العظمى إلى القيمة الدنيا لنبضة الساعة، مؤدياً لحدوث تغيير على مخارجه.
2- تقدح الحافة الموجبة: في هذا النوع من القدح يستجيب النطاط عند حدوث تغيير من القيمة الدنيا إلى القيمة العظمى لنبضة الساعة، مؤدياً لحدوث تغيير على مخارجه.

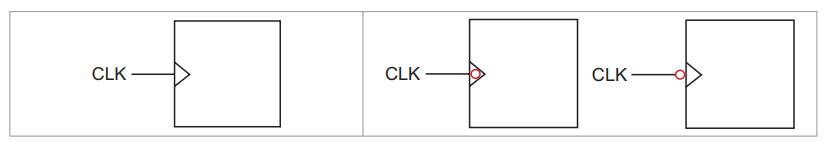

الشكل (12) يمثل الرموز التي تستخدم مع مدخل النبضة في النطاطات للتمييز بين قدح الحافة السالبة وقدح الحافة الموجبة:
الشكل (12/أ): رمز مدخل قدح الحافة السالبة للنطاط الشكل (12/ب): رمز مدخل قدح الحافة الموجبة للنطاط
