عندما نتحدث عن وجود عنصر ذاكرة في الدارة المنطقية التتابعية فإننا نتحدث عن النطاط الذي يمثل هذا العنصر. يمكن تعريف النطاط بأنه عنصر ذاكرة قادر على تخزين رقم ثنائي واحد (أي يتذكر الحالة السابقة لمداخله). يتم بناء النطاطات باستخدام البوابات المنطقية مع وجود تغذية راجعة. فيما يلي، سوف ندرس عدة أشكال من النطاطات بهدف التعرف على رموزها ومبدأ عملها واستخداماتها.

• الأشكال المختلفة للنطاطات:

يوجد أربعة أشكال مختلفة للنطاطات.

هي:

1- نطاط RS

2- نطاط JK

3- نطاط D

4- نطاط T

1- نطاط RS

أخذ اسم هذا النطاط من الأحرف الأولى لكلمتي Set وReset وتعنيان بالترتيب «الوضع» – أي جعل قيمة المخرج Q مساوية للواحد – و«الإرجاع» – أي جعل قيمة المخرج Q مساوية للصفر – ويرمز لهذا النطاط بالرمز

التالي:

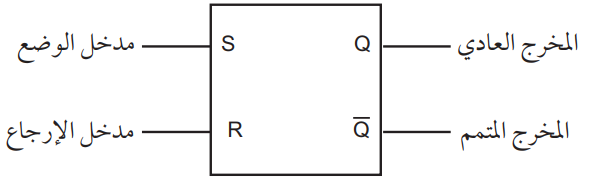

الشكل (2): الرمز العام لنطاط RS

يمكن بناء النطاط RS باستخدام بوابتي لا / أو NOR بوجود تغذية راجعة، كما في الشكل (3).

الشكل (3): نطاط RS باستخدام بوابتي لا / أو NOR

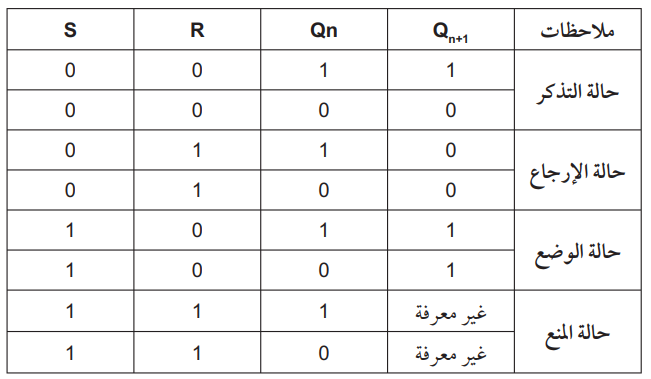

يمكن تحليل عمل النطاط RS من خلال جدول الصواب التالي إلى أربع حالات:

1. الرمز Qn يعني الحالة السابقة للمخرج Q
2. الرمز Q _n+1 يعني الحالة الجديدة للمخرج Q

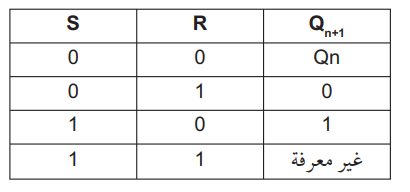

يمكن اختصار جدول الصواب أعلاه إلى الجدول التالي:

كما يمكن بناء النطاط RS باستخدام بوابتي لا / و NAND بوجود تغذية راجعة، كما في الشكل (4).

الشكل (4): نطاط RS باستخدام بوابتي لا / و NAND

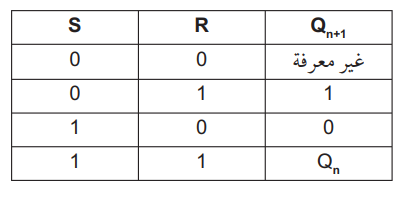

جدول الصواب التالي يوضح عمل النطاط RS باستخدام بوابتي لا / و NAND

2- نطاط JK

للتخلص من مشكلة الحالة غير المعرفة في نطاط RS تم إضافة مجموعة من البوابات المنطقية على نطاط R–S المبني باستخدام بوابات لا / أو NOR كما بالشكل (5/أ) لنحصل على نطاط جديد سمي نطاط JK الشكل (5/ب) يوضح رمز

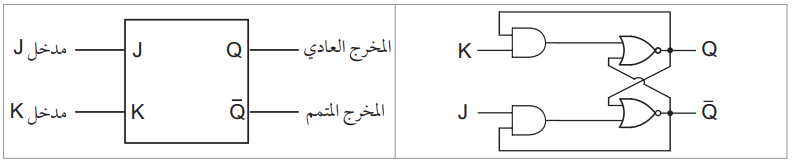

الشكل (5/أ): بناء نطاط JK باستخدام نطاط RS                الشكل (5/ب): الرمز العام لنطاط JK

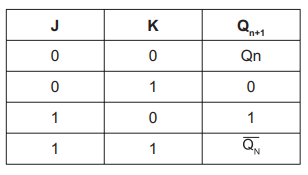

جدول الصواب التالي يوضح عمل النطاط JK:

لاحظ أن مشكلة الحالة غير المعرفة تم حلها.

وتمثل الرقاقة 74104 النطاط JK من نوع Master-Slave.

3- نطاط D

في حالة وضع بوابة (لا) Not بين مدخلي نطاط RS أو نطاط JK كما في الشكل (6)، نحصل على نطاط له القدرة على تخزين رقم ثنائي أي بيانات؛ ولذا أطلق عليه اسم D الحرف الأول لكلمة Data وتعني البيانات. الشكل (7) يمثل الرمز العام لنطاط D.

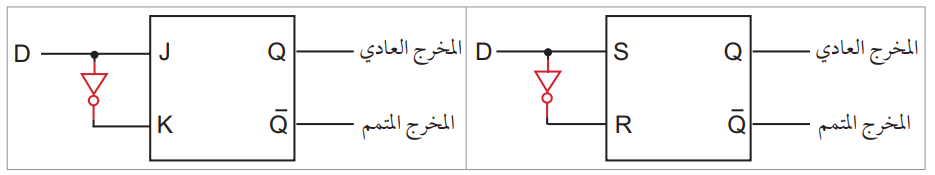

الشكل (6/أ): بناء نطاط D باستخدام نطاط RS          الشكل (6/ب) : بناء نطاط D باستخدام نطاط JK

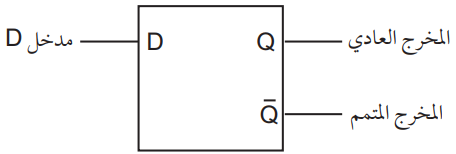

الشكل (7): الرمز العام لنطاط D

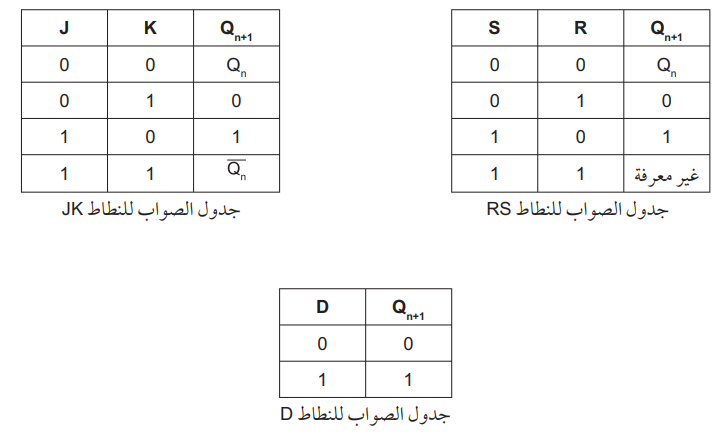

يمكن استنتاج جدول الصواب للنطاط D من جدول الصواب للنطاط RS أو JK كما يلي:

وتمثل الرقاقة 7479 نطاطين من نوع D.



4- نطاط T

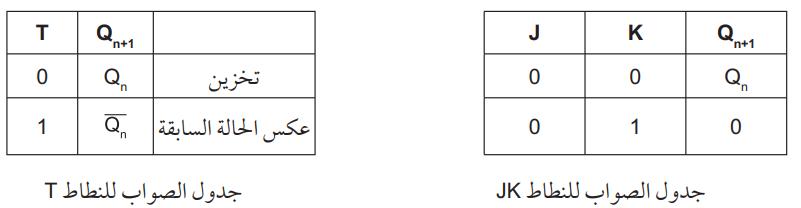

في حالة توصيل كلا مدخلي النطاط Kال معا، فإننا نحصل على مدخل واحد كما في الشكل (8). أطلق الاسم T على هذا المدخل حيث إن الحرف T يمثل الحرف الاول لكلمة Toggle وتعني القلاب. لأن قيمة Q تتقلب ما بين (0) و(1) مع التقلب في قيمة المدخل T كما هو موضح في جدول الصواب للنطاط T المشتق من جدول الصواب للنطاط JK. الشكل (9) يمثل الرمز العام لنطاط T .

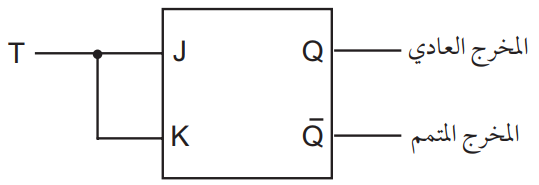

الشكل (8): بناء نطاط T باستخدام نطاط JK

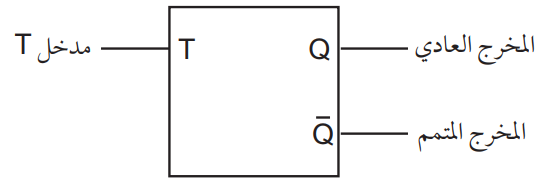

الشكل (9): الرمز العام لنطاط T
