الدارات المنطقية التجميعية: دارة فك الترميز Decoder
المؤلف:
جهاد دريد / عثمان إرفاعية / باسل عبد الحق / يوسف شقير / إبراهيم محمود
المصدر:
الالكترونيات الصناعية
الجزء والصفحة:
ص73–75
2023-08-16
1925
دارة فك الترميز تعد من الدارات المهمة المستخدمة للتحويل من نظام ترميز معين إلى نظام ترميز آخر، الشكل (2) يمثل دارة فك ترميز لها مدخلان (y،x) وأربعة مخارج (3D، 2D، 1D، 0D). الحد الأقصى لعدد المخارج في دارة الترميز يعتمد على عدد المداخل من خلال العلاقة التالية:
عدد المخارج = n2، حيث n = عدد المداخل
لاحظ من خلال جدول الصواب، أنه اعتماداً على حالة المداخل سوف يتم اختيار مخرج واحد ليتم تفعيله (يأخذ القيمة واحد). هذا ويمكن بناء دارة فك الترميز باستخدام بوابات NAND أو NOR بدلا من بوابة AND، وفي هذه الحالة يأخذ المخرج المفعل القيمة صفراً في حين تأخذ المخارج الأخرى القيمة واحداً. (Active Low)

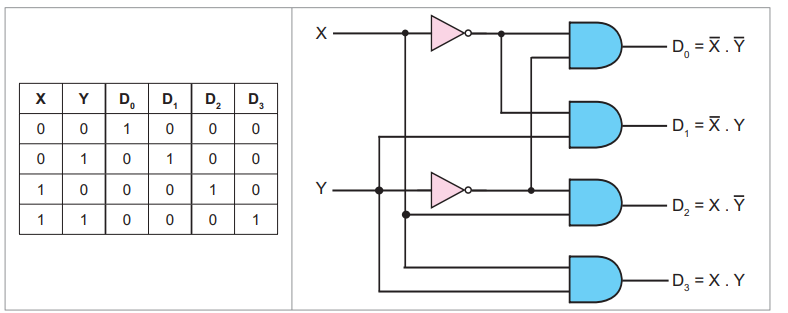

الشكل (2): دارة فك الترميز جدول الصواب
الشكل (3) يمثل المخطط التمثيلي لدارة فك ترميز تستقبل العدد الثنائي من خلال المداخل x y z ليتم تفعيل مخرج واحد من مخارجها الثمانية D0 ــ D7ليمثل الرقم بالنظام الثماني. لاحظ وجود مدخل enable الذي يستخدم لتمكين مخارج الدارة من العمل. تعطى هذه الدارة الاسمto - 8 line Decoder - 3

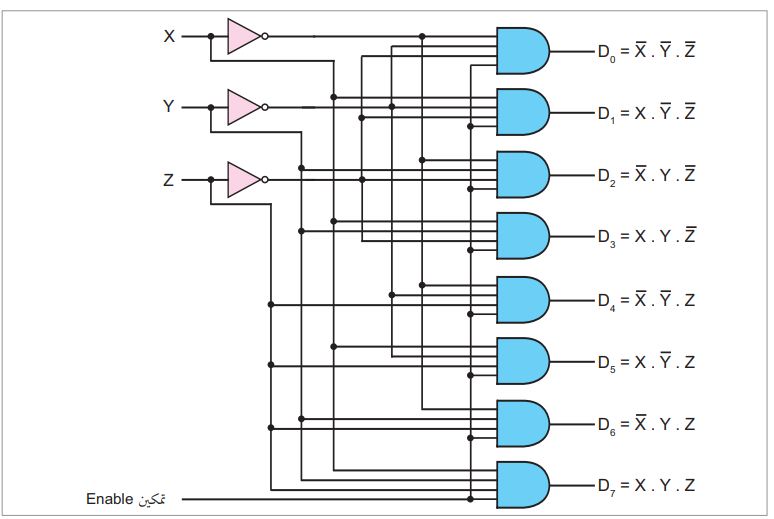

الشكل (3): المخطط التمثيلي لدارة فك الترميز

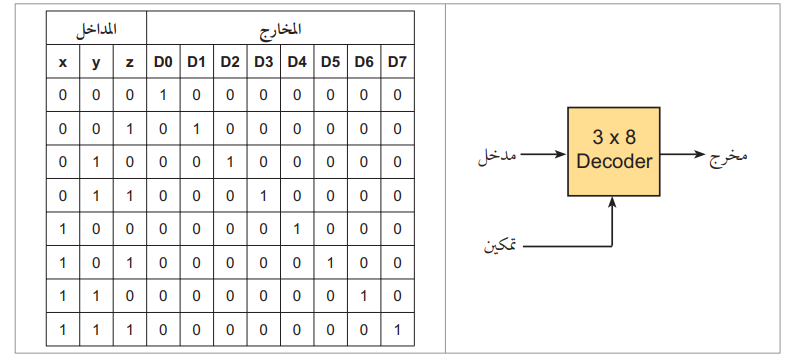

الشكل (4): رمز دارة فك الترميز جدول الصواب

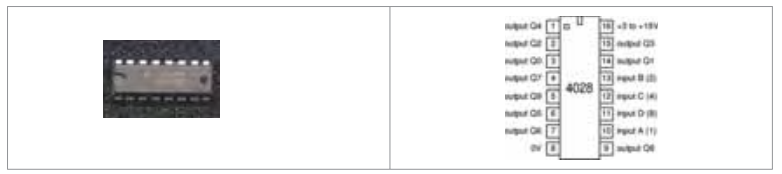

الشكل (5) يمثل الرقاقة 4028، التي تحوي في داخلها دارة فك ترميز، تستقبل العدد الثنائي المرمز عشرياً من خلال المداخل A B C D ليتم تفعيل مخرج واحد من مخارجها العشر Q0 – Q9 ليمثل الرقم العشري المختار.
الشكل (5) رقاقة فك الترميز 4028
