مثال 1: ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

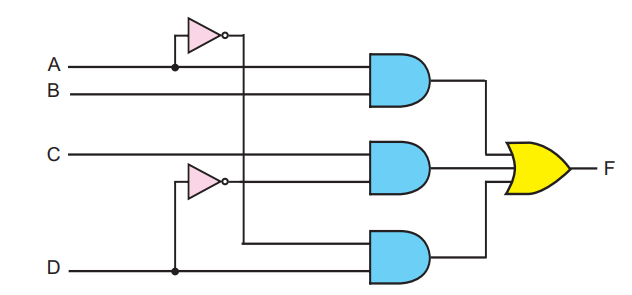

ارسم الاقتران التالي باستخدام البوابات المنطقية:

F = A B + C D̅ + A̅ D

الحل:

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

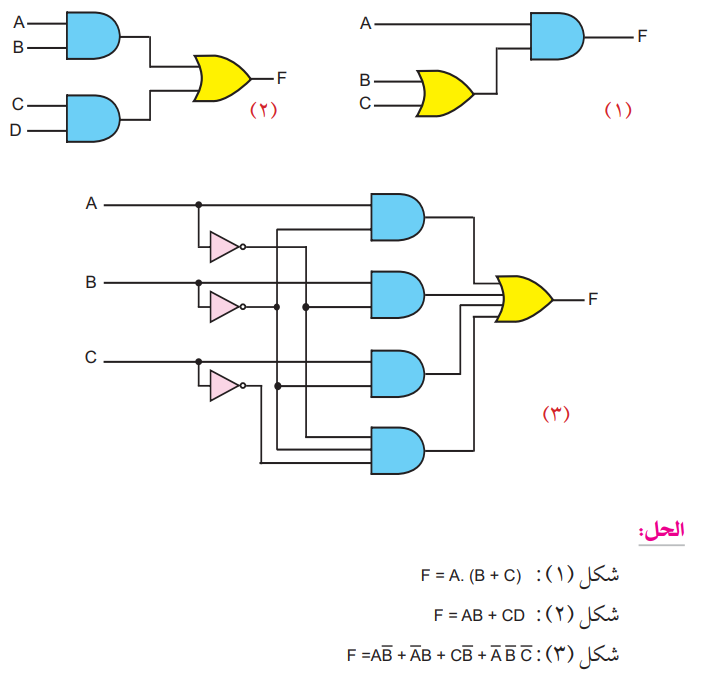

مثال 2: اكتب الاقتران المناسب للدارات التالية:

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

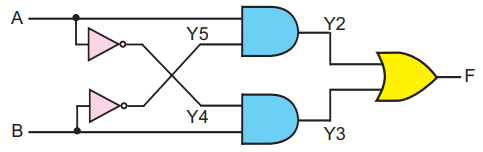

مثال 3: في الدارة التالية اذا كانت A=1, B=0

1- ما قيمة F؟

2- اكتب الاقتران المناسب لهذه الدائرة.

3- ما جدول الصواب لهذه الدائرة؟

الحل:

F= 1 - 1

2- لمعرفة قيمة الاقتران نتتبع الدائرة ابتداءً من المخرجات إلى أن نصل إلى المدخلات مروراً بالنقاط الوسطية.

Y1 = Y2 + Y3

Y2=Y5. A

Y3 = Y4. B

Y4=Ā

Ā =Y5

وبالتعويض نحصل على الاقتران.

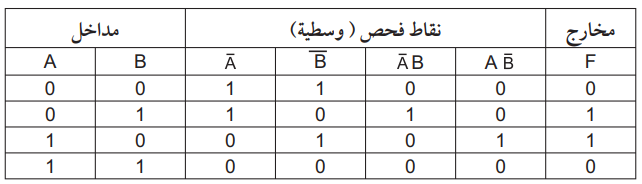

3- جدول الصواب الخاص بهذه الدائرة:

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

مثال 4:

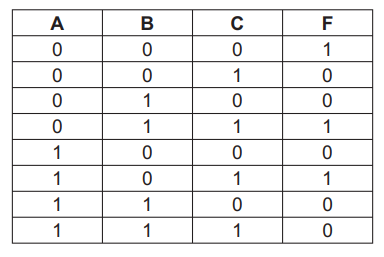

اكتب اقتراناً يمثل جدول الصواب التالي:

الحل:

لاستنتاج الاقتران من جدول الصواب نقوم بتحديد المخرجات التي ناتجها مساو للواحد ومن ثم نبدأ باستنتاج المدخلات حيث يتم التعبير 0 ⇐ A ⇐ 1, Ā وهكذا:
