كما في الثايرستور يتم بواسطة الترانزستور ثنائي الوصلة معزول البوابة بناء عاكس القدرة، حيث يعمل على تحويل الجهد المباشر إلى جهد متناوب، وتكون هذه العواكس أحادية الطور (P1) أو ثلاثية الطور (3P) ويبين الشكل (53) دارة عاكس ثلاثي الطور، ومع أن دارات العاكس أكثر تعقيداً، ولكن ما يظهر في الشكل يعد اللبنة الأساسية للعاكس، ودارة العاكس تحوي على دارة تحكم ومراقبة الخرج ودارات تغذية راجعة ودارات حماية، يتم التحكم في بوابات الترانزستورات بواسطة معالج دقيق يتم برمجته ليشغل كل ترانزستور في الوقت المناسب ولمدة التشغيل المناسبة، ولأهمية مثل هذه التطبيقات قامت الشركات المصنعة بتصنيع الترانزستورات في مجموعات تتكون إما من ترانزستورين وثنائيين أو ستة ترانزستورات وستة ثنائيات كما في الشكل (54).

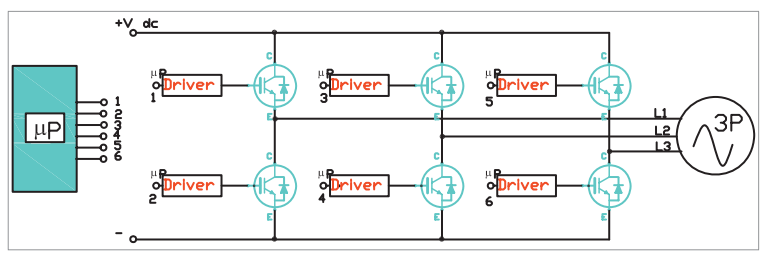

الشكل (53)

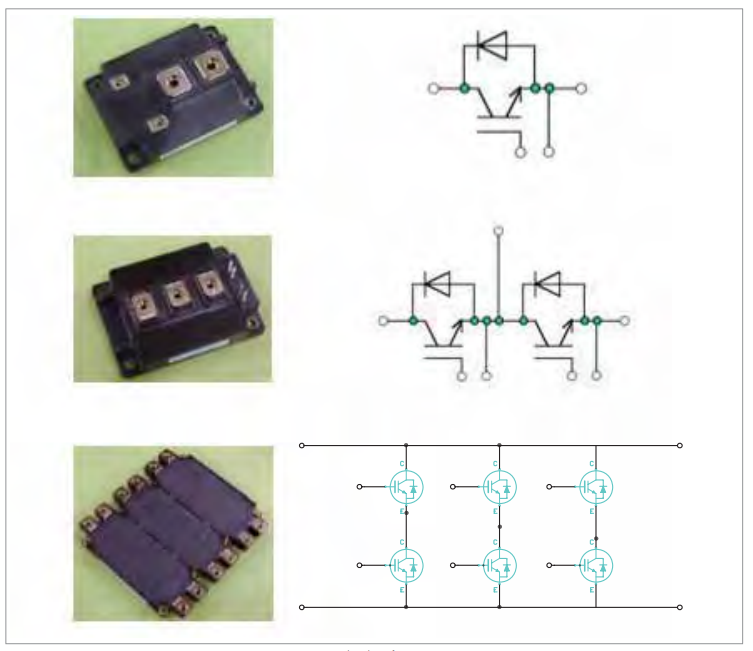

شكل (54)
