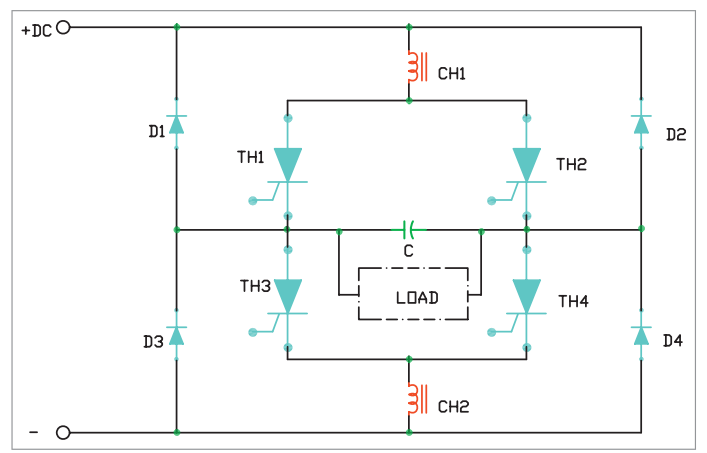

يبين الشكل (46) عاكساً جسري أحادي الطور، يكون خرج هذا العاكس عبارة عن موجة مربعة اتساعها من القمة إلى القمة ضعف قيمة مصدر التغذية المستمر وزمنها الدوري يعتمد على مقدار زاوية القدح للثايرستورات الأربعة.

شكل (46)

عمل الدارة

يتم قدح الثايرستورات على شكل أزواج وبتبادل، وعلى فرض أنه تم قدح الثايرستورين Th₁, Th₄ سيمر التيار في الحمل من اليسار إلى اليمين ويتم شحن المكثف C₁ بحيث يكون طرفه الأيمن سالباً بالنسبة للطرف الأيسر، ويتحدد تيار الحمل بمقدار ممانعته؛ لأن ممانعة الملف الخانق CH₁ والثايرستورين Th₁, Th₄ لهما ممانعة قليلة، ويستمر توصيل كل من  Th₁, Th₄إلى أن يتم قدح الثايرستورين Th₂, Th₃ عندها يبدأ المكثف C₁ بتفريغ شحنته في مسارين هما:

1. المسار الأول من المكثف إلى الثايرستور Th₁، الثايرستور Th₂ لينتهي بالمكثف ويعمل التيار العكسي المار في الثايرستور Th₁ على إطفائه.
2. المسار الثاني من المكثف إلى الثايرستور Th₃، الثايرستور Th₄ ويعمل التيار العكسي المار في الثايرستور Th₄ على إطفائه. ويمر تيار الحمل من اليمن إلى اليسار ويتحدد تيار الحمل بمقدار ممانعته لأن ممانعة الملف الخانق Ch₂ والثايرستورين Th₂, Th₃ لهما ممانعة قليلة، ويتم شحن المكثف بقطبية معاكسة بحيث يكون الطرف إلى الأيمن موجباً بالنسبة إلى الطرف الأيسر، وتعاد الكرة عند إعادة قدح الثايرستورين Th₄ ، Th₁ فالمكثف هو المسؤول عن عملية التبديل في الثايرستورات الأربعة. أما الملف الخانق Ch₂، Ch₁ فيعمل على تحديد التيار المسحوب من المصدر، في حين تعمل الثنائيات D₄ D₂, D₃, D₁, على إعادة الطاقة المعادة من الحمل إلى المصدر وكذلك تقوم بتفريغ الطاقة المختزنة في الملفين.
